主变压器施工方案

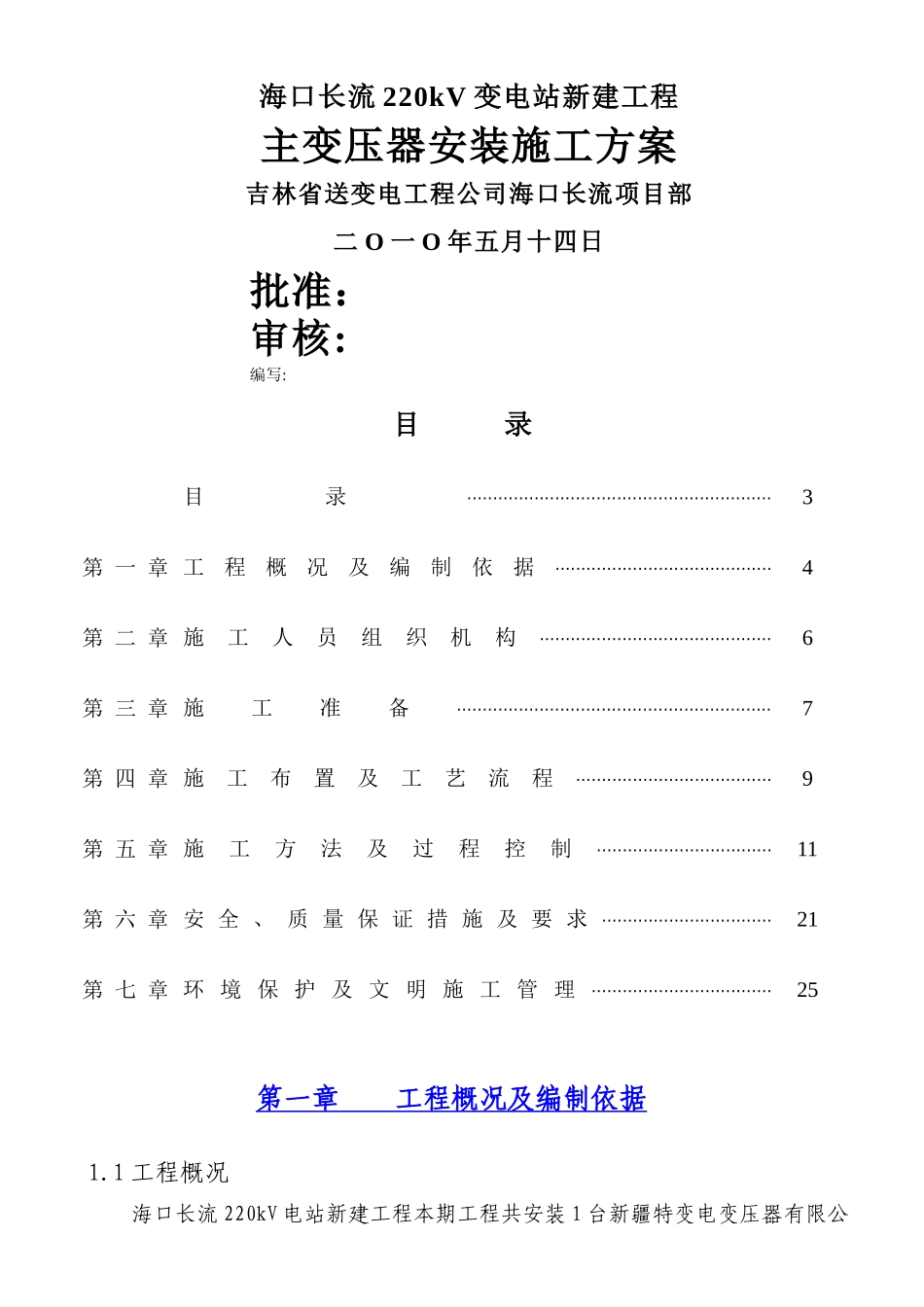

海口长流 220kV 变电站新建工程主变压器安装施工方案吉林省送变电工程公司海口长流项目部二 O 一 O 年五月十四日批准：审核:编写:目 录目录···························································3第 一 章 工程概况及编制依据··········································4第 二 章 施工人员组织机构·············································6第 三 章 施工准备·····························································7第 四 章 施工布置及工艺流程······································9第 五 章 施工方法及过程控制··································11第 六 章 安 全 、 质 量 保 证 措 施 及 要 求·································21第 七 章 环 境 保 护 及 文 明 施 工 管 理···································25第一章 工程概况及编制依据1.1 工程概况海口长流 220kV 电站新建工程本期工程共安装 1 台新疆特变电变压器有限公司生产的三相有载调压油浸变压器。1。2 编制依据1。2。1《电气装置安装工程、电力变压器、油浸电抗器、互感器施工及验收法律规范》GBJ148—19901。2。2《电气装置安装工程、电气设备交接试验标准》GB50150—20241.2.3 海口长流设计院设计的施工图纸1。2。4 主变压器及高压电抗器产品技术说明书1.2。5《电力建设安全工作规程》（变电所部分） 1。2。6《电气装置安装工程质量检验及评定规程》 第二章 施工人员组织机构施 工 总 指 挥 ：吴晓风施工技术负责人: 张金修质 量 负 责 人 :郑 强试 验 负 责 人 ：李 勇施工队负责人：王树春安 全 员：周玉伟起 重 指 挥： 王 靖电 源 负 责 人： 李永春临 时 力 工： 10 人第一章、工程概况及编制依据海口长流 220kV 变电站新建工程本期工程安装 1 台特变电工变压器厂生产的三相有载调压电力变压器，型号为 SFZ11—180000/230 ,容量为 180000KVA,相数三相，额定...
