主变安装技术交底记录

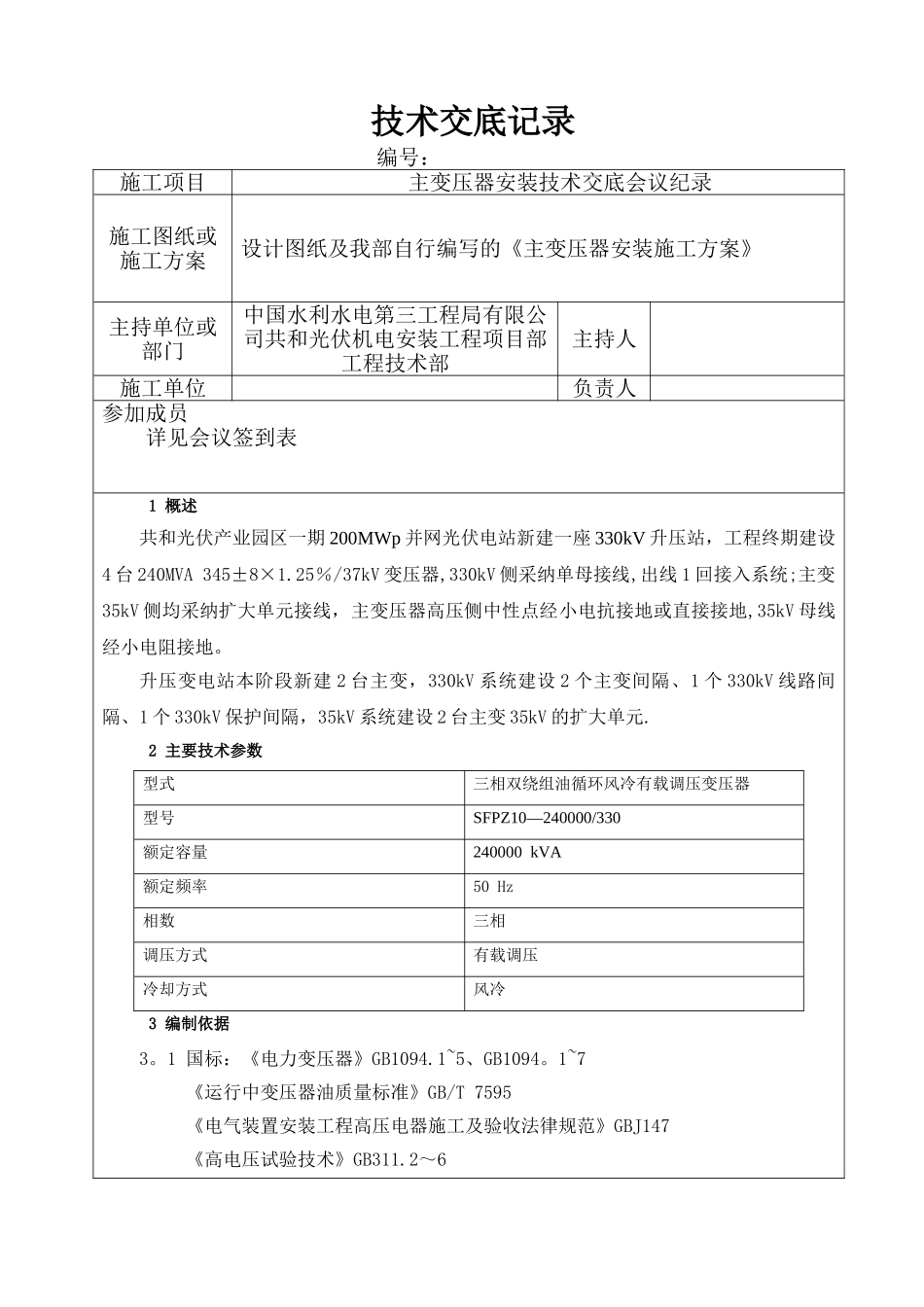

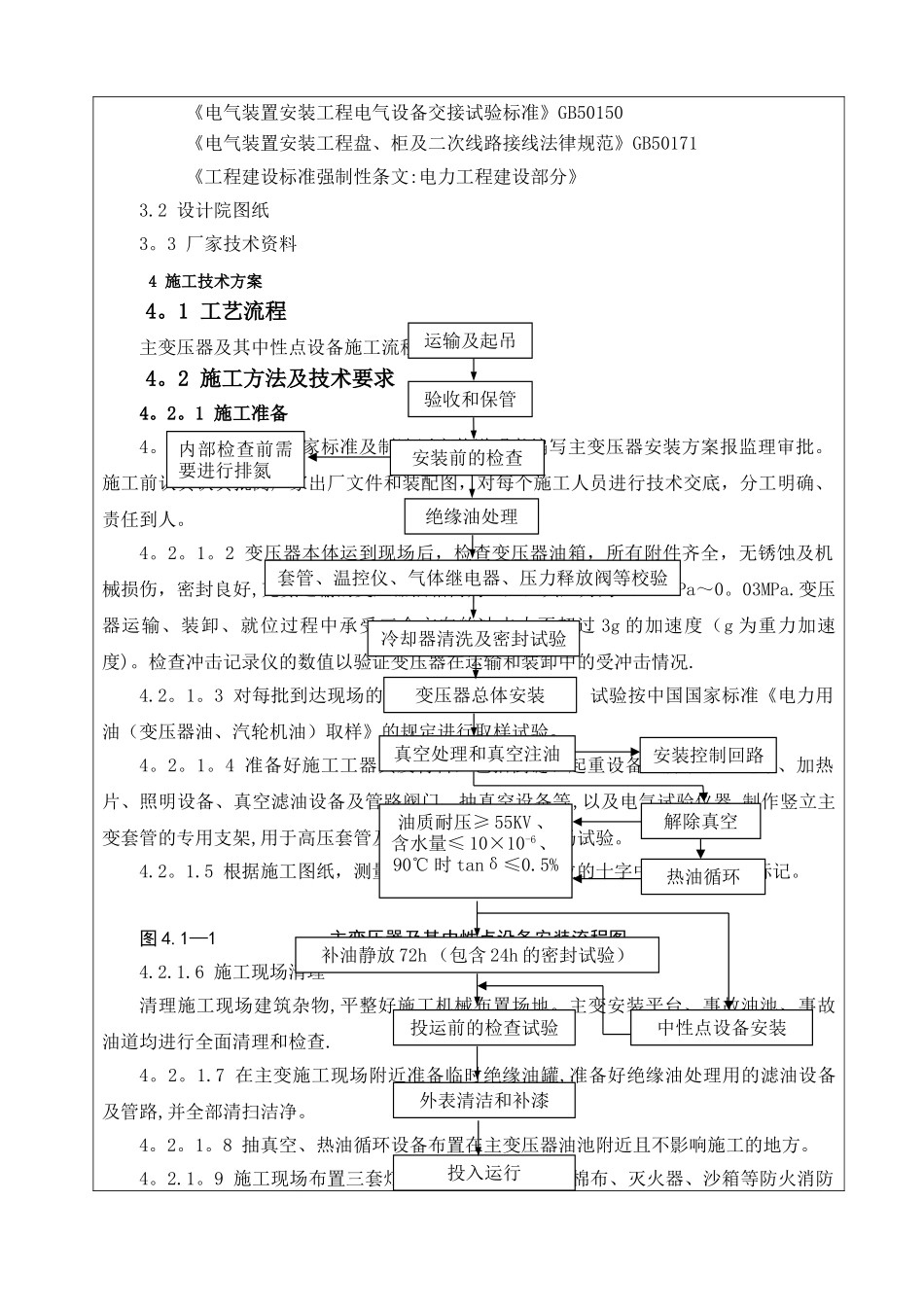

技术交底记录 编号：施工项目主变压器安装技术交底会议纪录施工图纸或施工方案设计图纸及我部自行编写的《主变压器安装施工方案》主持单位或部门中国水利水电第三工程局有限公司共和光伏机电安装工程项目部工程技术部主持人 施工单位负责人 参加成员详见会议签到表1 概述共和光伏产业园区一期 200MWp 并网光伏电站新建一座 330kV 升压站，工程终期建设4 台 240MVA 345±8×1.25％/37kV 变压器,330kV 侧采纳单母接线,出线 1 回接入系统;主变35kV 侧均采纳扩大单元接线，主变压器高压侧中性点经小电抗接地或直接接地,35kV 母线经小电阻接地。升压变电站本阶段新建 2 台主变，330kV 系统建设 2 个主变间隔、1 个 330kV 线路间隔、1 个 330kV 保护间隔，35kV 系统建设 2 台主变 35kV 的扩大单元.2 主要技术参数型式三相双绕组油循环风冷有载调压变压器型号SFPZ10—240000/330额定容量240000 kVA额定频率50 Hz相数三相调压方式有载调压冷却方式风冷3 编制依据3。1 国标：《电力变压器》GB1094.1~5、GB1094。1~7《运行中变压器油质量标准》GB/T 7595 《电气装置安装工程高压电器施工及验收法律规范》GBJ147 《高电压试验技术》GB311.2～6 《电气装置安装工程电气设备交接试验标准》GB50150《电气装置安装工程盘、柜及二次线路接线法律规范》GB50171《工程建设标准强制性条文:电力工程建设部分》3.2 设计院图纸3。3 厂家技术资料4 施工技术方案4。1 工艺流程主变压器及其中性点设备施工流程见图 4.1—14。2 施工方法及技术要求4。2。1 施工准备4。2。1。1 根据国家标准及制造厂安装说明书编写主变压器安装方案报监理审批。施工前认真认真批阅厂家出厂文件和装配图，对每个施工人员进行技术交底，分工明确、责任到人。4。2。1。2 变压器本体运到现场后，检查变压器油箱，所有附件齐全，无锈蚀及机械损伤，密封良好,充氮运输的变压器油箱内为正压，其压力为 0。02MPa～0。03MPa.变压器运输、装卸、就位过程中承受三个方向的冲击力不超过 3g 的加速度（g 为重力加速度)。检查冲击记录仪的数值以验证变压器在运输和装卸中的受冲击情况.4.2。1。3 对每批到达现场的绝缘油进行试验和记录，试验按中国国家标准《电力用油（变压器油、汽轮机油）取样》的规定进行取样试验。4。2。1。4 准备好施工工器具及材料，包括倒链、起重设备，脚手架、蓬布、加热片、照明设备、真空滤油设备及管路阀门、抽真空设备...
