主变安装施工技术方案

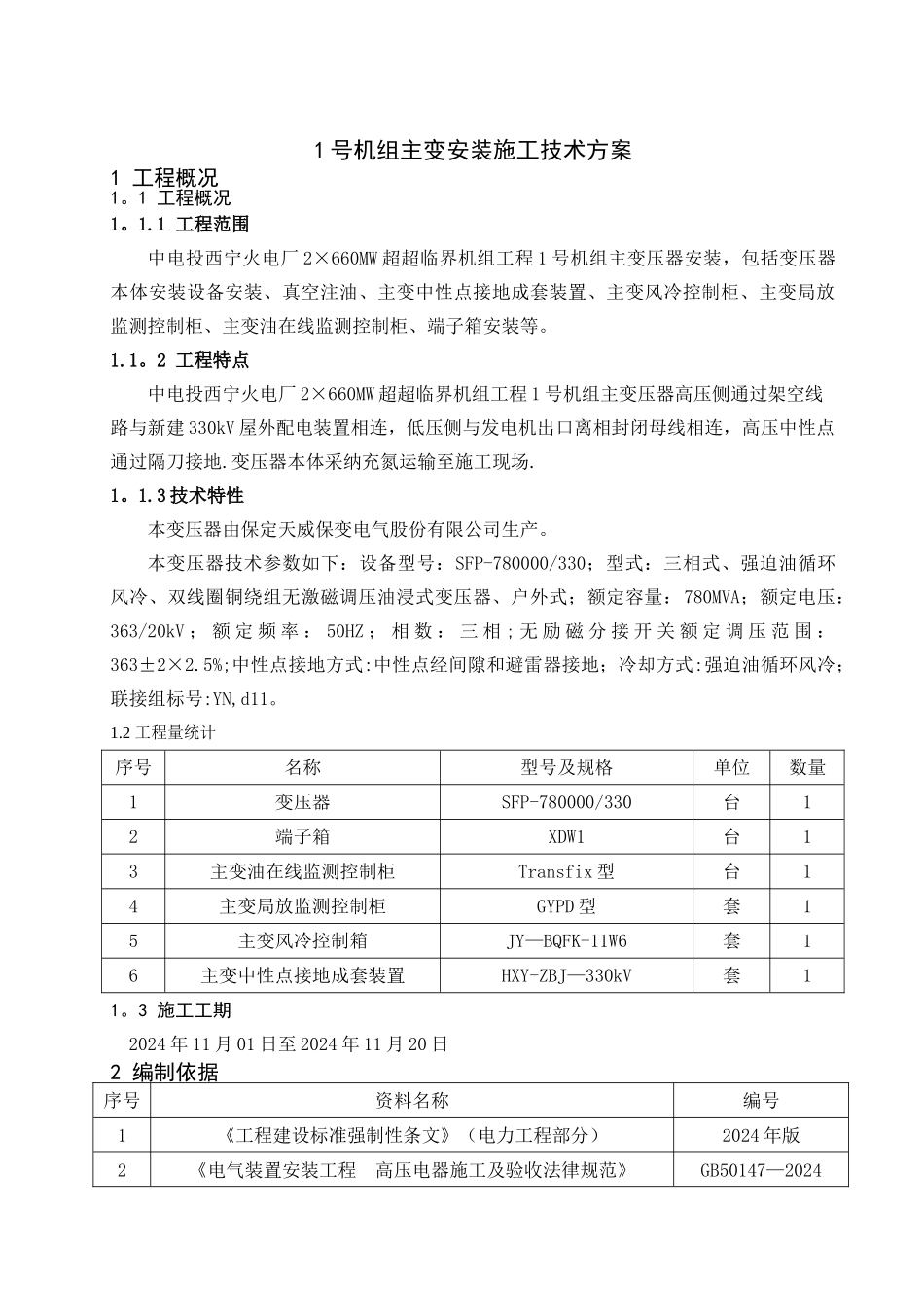

主变安装施工技术方案_第1页
1/19

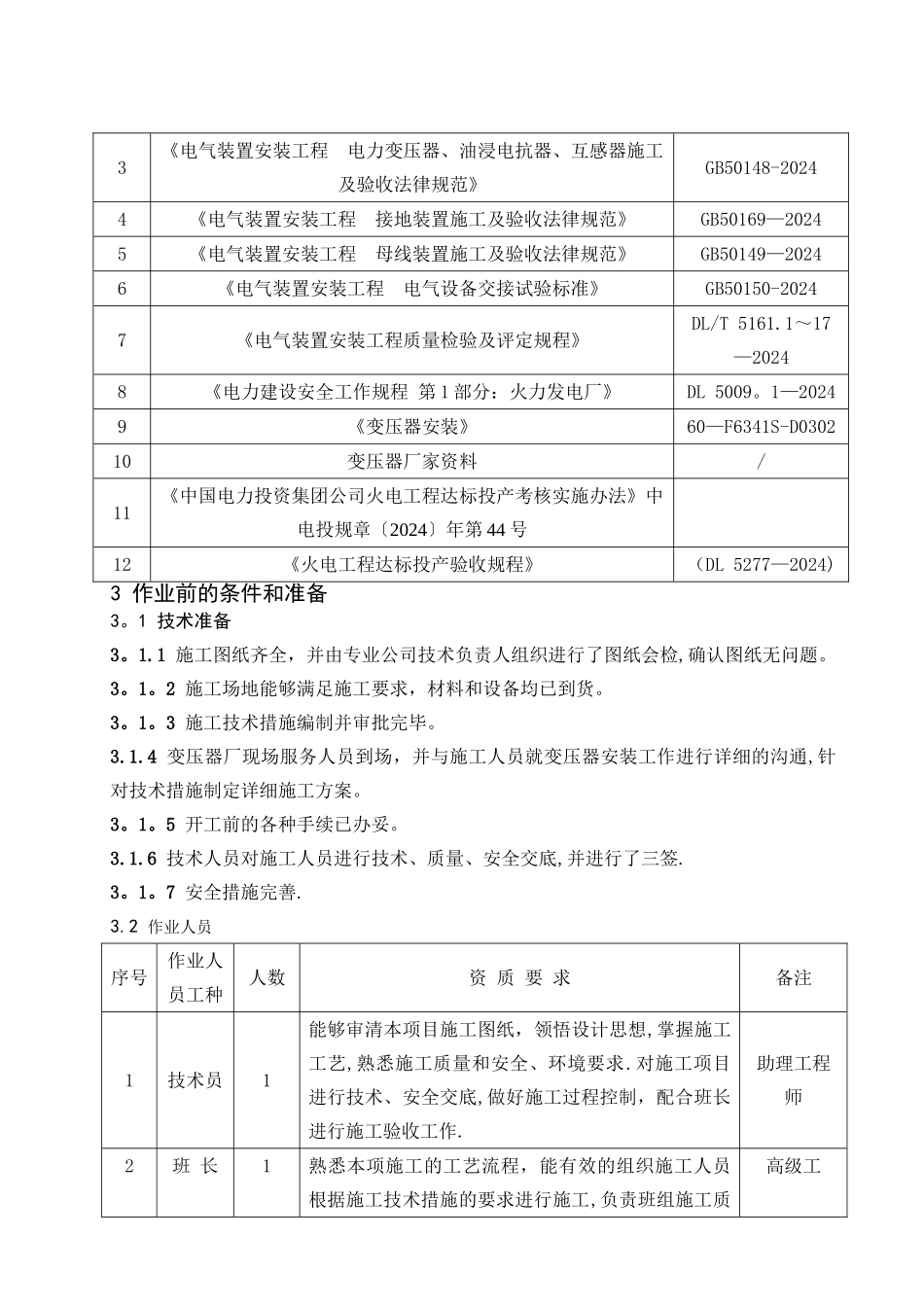

主变安装施工技术方案_第2页
2/19

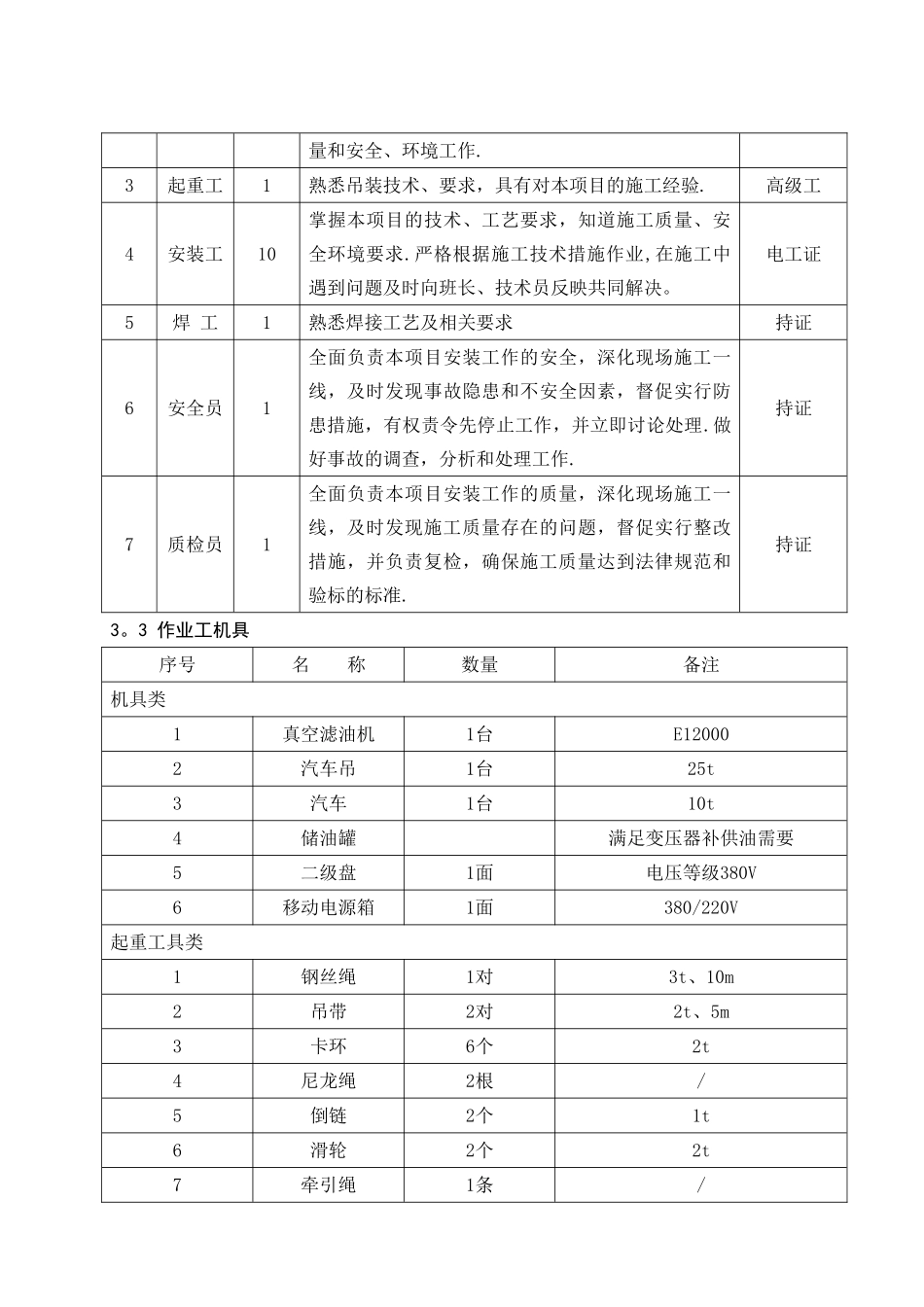

主变安装施工技术方案_第3页
3/19
1 号机组主变安装施工技术方案1 工程概况1。1 工程概况1。1.1 工程范围中电投西宁火电厂 2×660MW 超超临界机组工程 1 号机组主变压器安装,包括变压器本体安装设备安装、真空注油、主变中性点接地成套装置、主变风冷控制柜、主变局放监测控制柜、主变油在线监测控制柜、端子箱安装等。1.1。2 工程特点中电投西宁火电厂 2×660MW 超超临界机组工程 1 号机组主变压器高压侧通过架空线路与新建 330kV 屋外配电装置相连,低压侧与发电机出口离相封闭母线相连,高压中性点通过隔刀接地.变压器本体采纳充氮运输至施工现场.1。1.3 技术特性本变压器由保定天威保变电气股份有限公司生产。本变压器技术参数如下:设备型号:SFP-780000/330;型式:三相式、强迫油循环风冷、双线圈铜绕组无激磁调压油浸式变压器、户外式;额定容量:780MVA;额定电压:363/20kV ; 额 定 频 率 : 50HZ ; 相 数 : 三 相 ; 无 励 磁 分 接 开 关 额 定 调 压 范 围 :363±2×2.5%;中性点接地方式:中性点经间隙和避雷器接地;冷却方式:强迫油循环风冷;联接组标号:YN,d11。1.2 工程量统计序号名称型号及规格单位数量1变压器SFP-780000/330台12端子箱XDW1台13主变油在线监测控制柜Transfix 型台14主变局放监测控制柜GYPD 型套15主变风冷控制箱JY—BQFK-11W6套16主变中性点接地成套装置HXY-ZBJ—330kV套11。3 施工工期2024 年 11 月 01 日至 2024 年 11 月 20 日2 编制依据序号资料名称编号1《工程建设标准强制性条文》(电力工程部分)2024 年版2《电气装置安装工程 高压电器施工及验收法律规范》GB50147—20243《电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收法律规范》GB50148-20244《电气装置安装工程 接地装置施工及验收法律规范》GB50169—20245《电气装置安装工程 母线装置施工及验收法律规范》GB50149—20246《电气装置安装工程 电气设备交接试验标准》GB50150-20247《电气装置安装工程质量检验及评定规程》DL/T 5161.1~17—20248《电力建设安全工作规程 第 1 部分:火力发电厂》DL 5009。1—20249《变压器安装》60—F6341S-D030210变压器厂家资料/11《中国电力投资集团公司火电工程达标投产考核实施办法》中电投规章〔2024〕年第 44 号12《火电工程达标投产验收规程》(DL 5277—2024)3 作业前的条件和准备3。1 技术准备3。1.1 施工图纸齐全,并由专业公司技术负责人...
