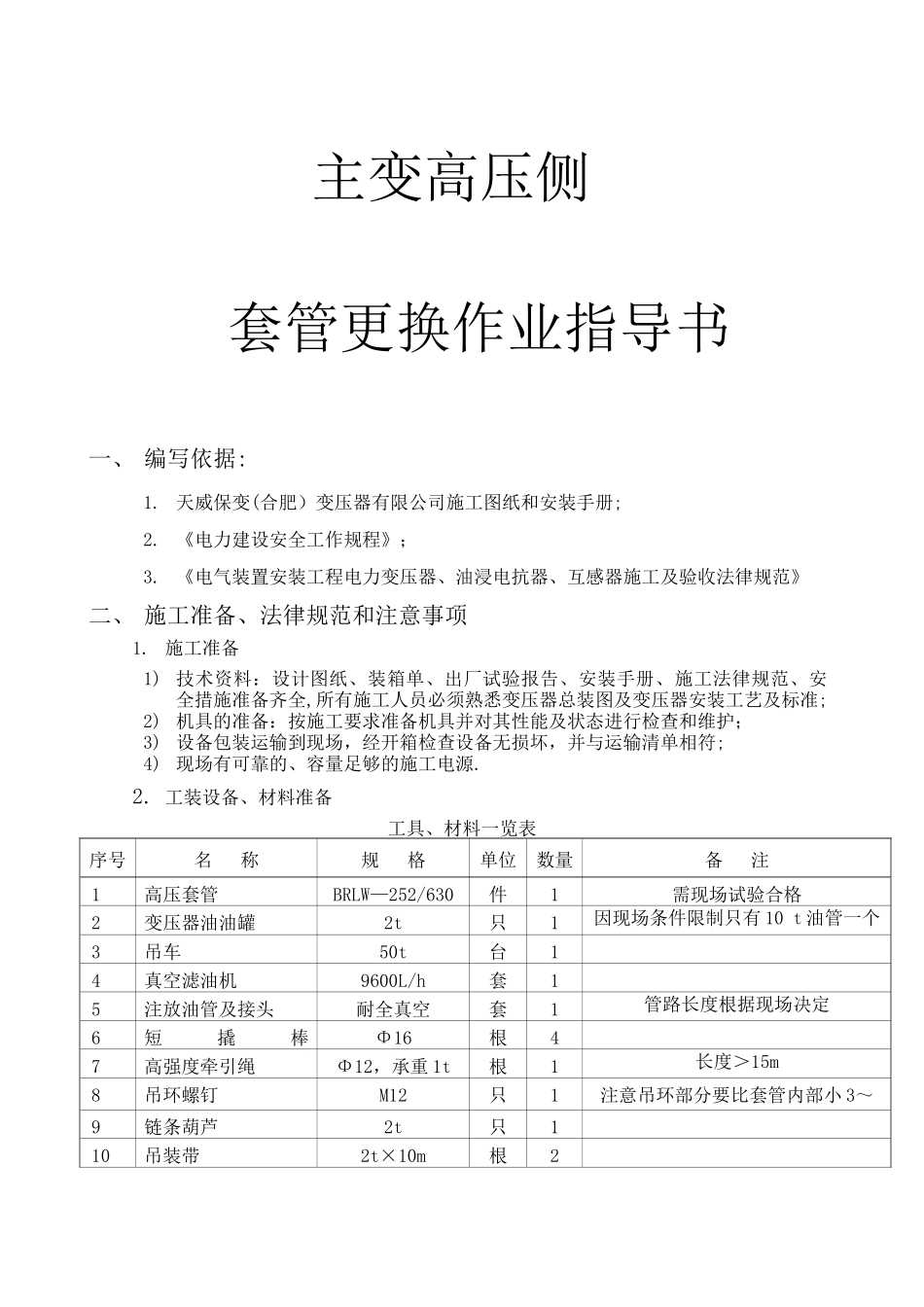

主变套管更换作业指导书

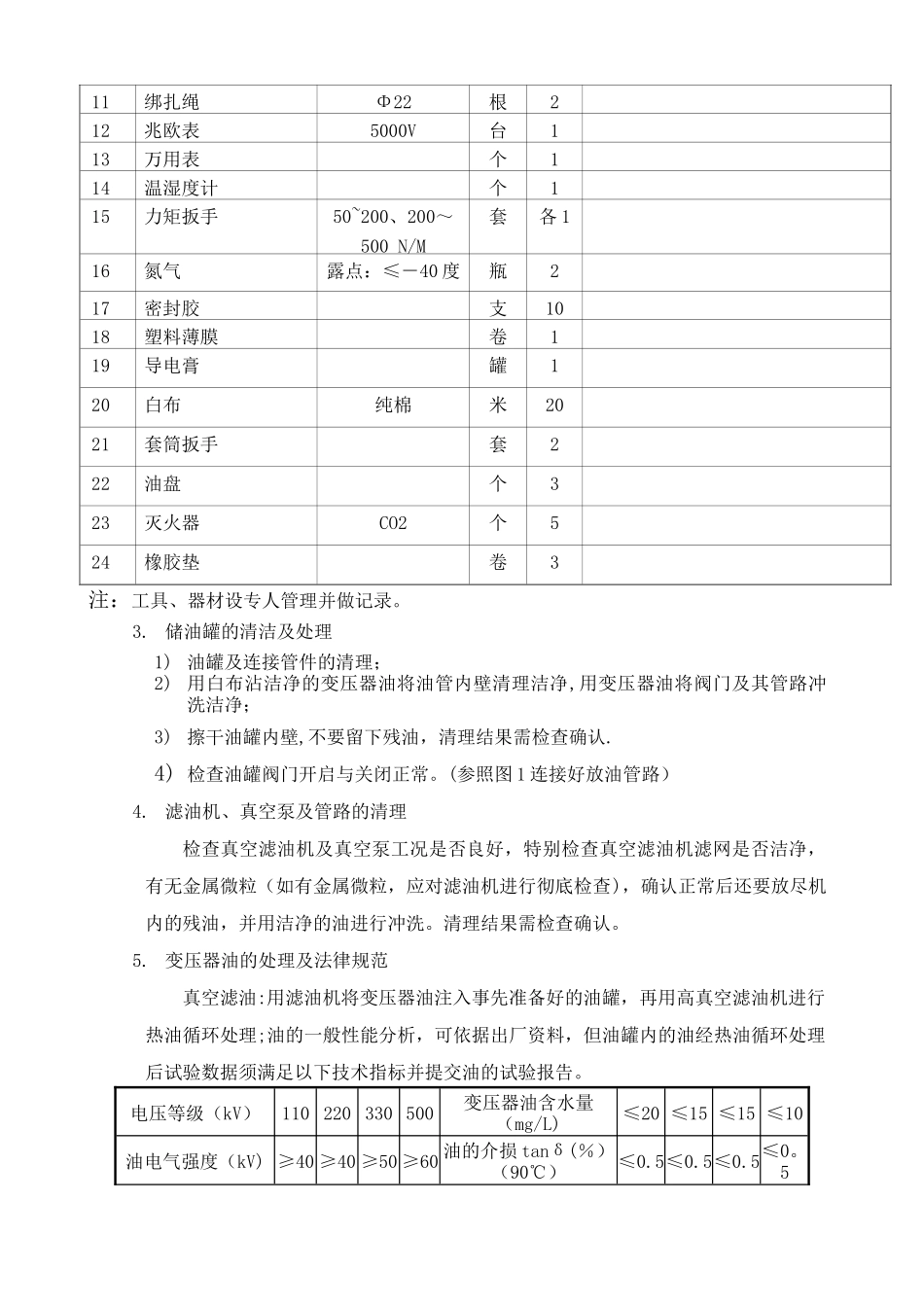

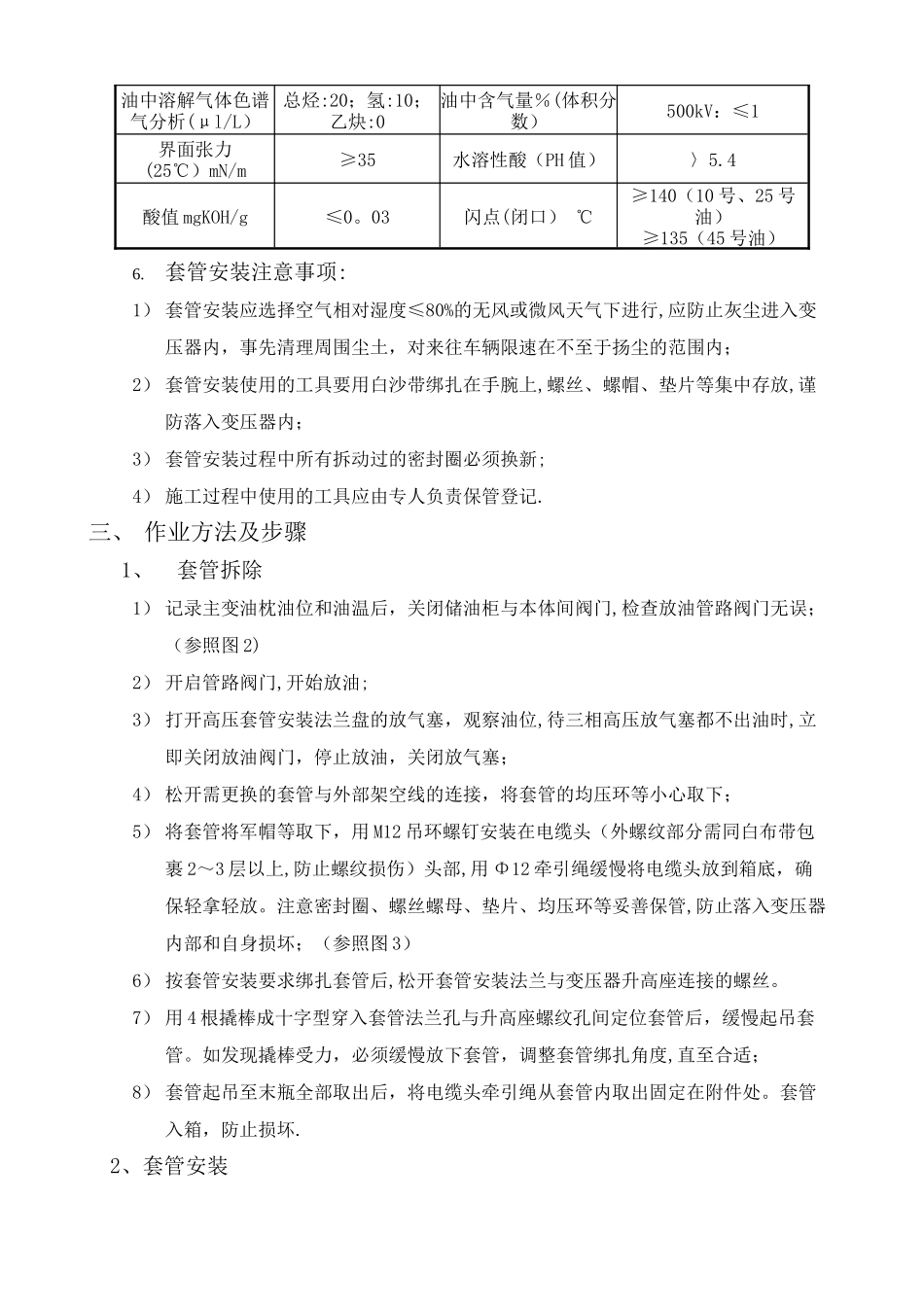

主变高压侧套管更换作业指导书一、 编写依据:1. 天威保变(合肥）变压器有限公司施工图纸和安装手册;2. 《电力建设安全工作规程》；3. 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范》二、 施工准备、法律规范和注意事项1. 施工准备1) 技术资料：设计图纸、装箱单、出厂试验报告、安装手册、施工法律规范、安全措施准备齐全,所有施工人员必须熟悉变压器总装图及变压器安装工艺及标准;2) 机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；3) 设备包装运输到现场，经开箱检查设备无损坏，并与运输清单相符;4) 现场有可靠的、容量足够的施工电源.2. 工装设备、材料准备工具、材料一览表序号名 称规 格单位数量备 注1高压套管BRLW—252/630件1需现场试验合格2变压器油油罐2t只1因现场条件限制只有 10 t 油管一个3吊车50t台14真空滤油机9600L/h套15注放油管及接头耐全真空套1管路长度根据现场决定6短撬棒Φ16根47高强度牵引绳Φ12，承重 1t根1长度＞15m8吊环螺钉M12只1注意吊环部分要比套管内部小 3～4mm9链条葫芦2t只110吊装带2t×10m根2注：工具、器材设专人管理并做记录。3. 储油罐的清洁及处理1) 油罐及连接管件的清理；2) 用白布沾洁净的变压器油将油管内壁清理洁净,用变压器油将阀门及其管路冲洗洁净；3) 擦干油罐内壁,不要留下残油，清理结果需检查确认.4) 检查油罐阀门开启与关闭正常。(参照图 1 连接好放油管路）4. 滤油机、真空泵及管路的清理 检查真空滤油机及真空泵工况是否良好，特别检查真空滤油机滤网是否洁净，有无金属微粒（如有金属微粒，应对滤油机进行彻底检查)，确认正常后还要放尽机内的残油，并用洁净的油进行冲洗。清理结果需检查确认。5. 变压器油的处理及法律规范真空滤油:用滤油机将变压器油注入事先准备好的油罐，再用高真空滤油机进行热油循环处理;油的一般性能分析，可依据出厂资料，但油罐内的油经热油循环处理后试验数据须满足以下技术指标并提交油的试验报告。电压等级（kV）110 220 330 500变压器油含水量（mg/L)≤20 ≤15 ≤15 ≤10油电气强度（kV) ≥40 ≥40 ≥50 ≥60 油的介损 tanδ(％）（90℃）≤0.5≤0.5≤0.5≤0。511绑扎绳Φ22根212兆欧表5000V台113万用表个114温湿度计个115力矩扳手50~200、200～500 N/M套各 116氮气露点：≤－40 度瓶217密封胶支1018塑料薄膜卷119导电膏罐120白布纯棉米2021套筒扳手套222油盘个323灭...
