主变安装施工方案

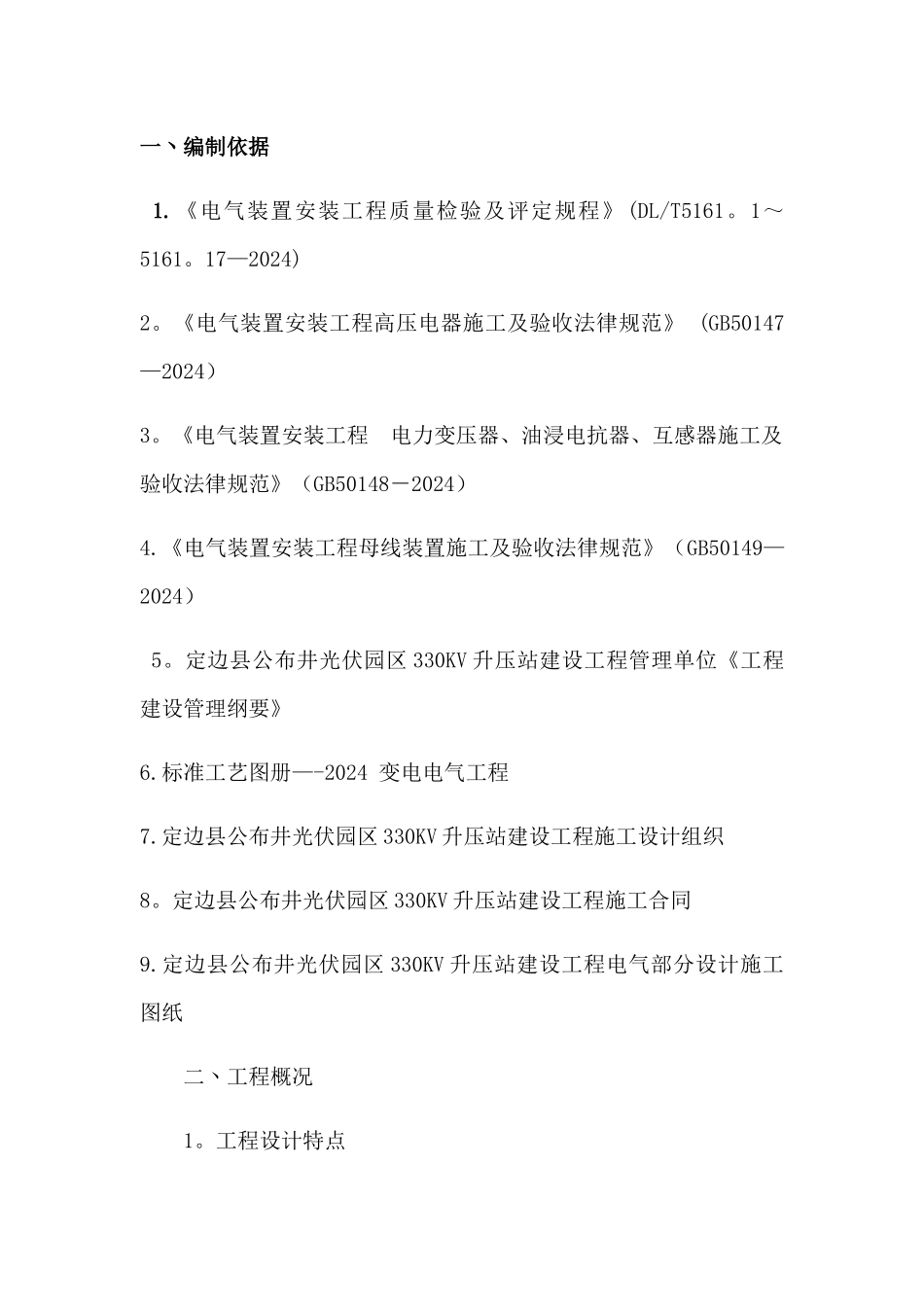

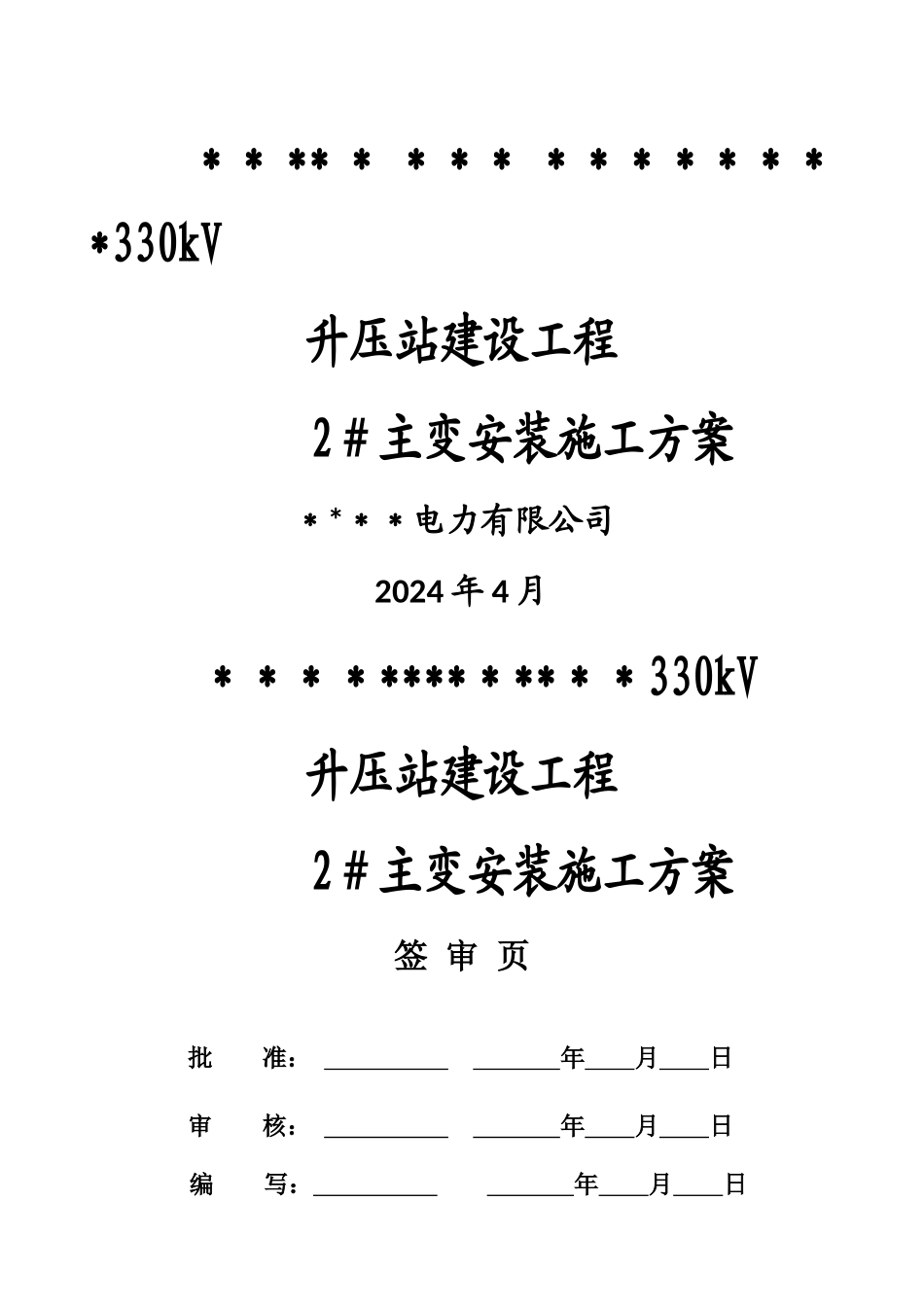

* ＊ ** ＊ ＊ * ＊ ＊ * ＊ * ＊ * ＊*330kV升压站建设工程2＃主变安装施工方案＊*＊＊电力有限公司2024 年 4 月＊＊＊＊****＊**＊＊330kV升压站建设工程2＃主变安装施工方案签 审 页批 准： 年 月 日审 核： 年 月 日 编 写： 年 月 日一丶编制依据 1.《电气装置安装工程质量检验及评定规程》(DL/T5161。1～5161。17—2024)2。《电气装置安装工程高压电器施工及验收法律规范》 (GB50147—2024）3。《电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收法律规范》（GB50148－2024）4.《电气装置安装工程母线装置施工及验收法律规范》（GB50149—2024） 5。定边县公布井光伏园区 330KV 升压站建设工程管理单位《工程建设管理纲要》6.标准工艺图册—-2024 变电电气工程7.定边县公布井光伏园区 330KV 升压站建设工程施工设计组织 8。定边县公布井光伏园区 330KV 升压站建设工程施工合同9.定边县公布井光伏园区 330KV 升压站建设工程电气部分设计施工图纸二丶工程概况1。工程设计特点*＊＊＊*＊**＊**＊330KV 升压站为新建工程，站址位于位于＊＊＊＊＊*＊＊＊＊＊＊＊*约 1 公里处，距离县城约 28 公里,位于光伏园区东南侧.土地性质为建设用地，站址总征地面积为2。3231 公顷(34.85 亩），围墙内用地 1。9567 公顷(29。35 亩），进站道路用地面积 0.1297（1。95 亩），其他用地 0。2367 公顷（3。55 亩)。2.建设规模（一）主变本期主变容量 1×360MVA，远期主变容量 3×360MVA。（二）光纤通信建设＊＊330kV 变～330kV 升压站 SDH—2。5/622Mb/s 光纤通信电路。(三）电力系统一次1。**＊*＊＊＊*＊＊＊330kV 升压站接入系统方案以 1 回 330kV 线路接入 330kV 变电站。2。＊*＊**＊*330kV 升压站工程规模(1）主变压器:本期容量为 1×360MVA，远期容量为 3×360MVA,调压方式选为有载调压，电压变比为电压比为 345+-8＊1。25％/121/35KV 采纳常规阻抗变压器.(2)330KV 出线:本期出线 1 回，远期出线 2 回。(3）110KV 出线:本期 5 回，远期出线 12 回。（4)电气主接线:公布井 330KV 升压站 330KV 侧电气主接线本、远期均采纳单母线接线,110KV 侧主接线本期采纳单母线分段接线,远期采纳单母线三分段接线，35KV 侧电气主接线采纳单母线单元接线。（5)无功补偿装置本远期每台主变低压侧装设 2×30Mvar 电容器和 1×15Mvar 电抗器;（四)电力系...
