主桥上部构造悬臂浇筑施工组织设计

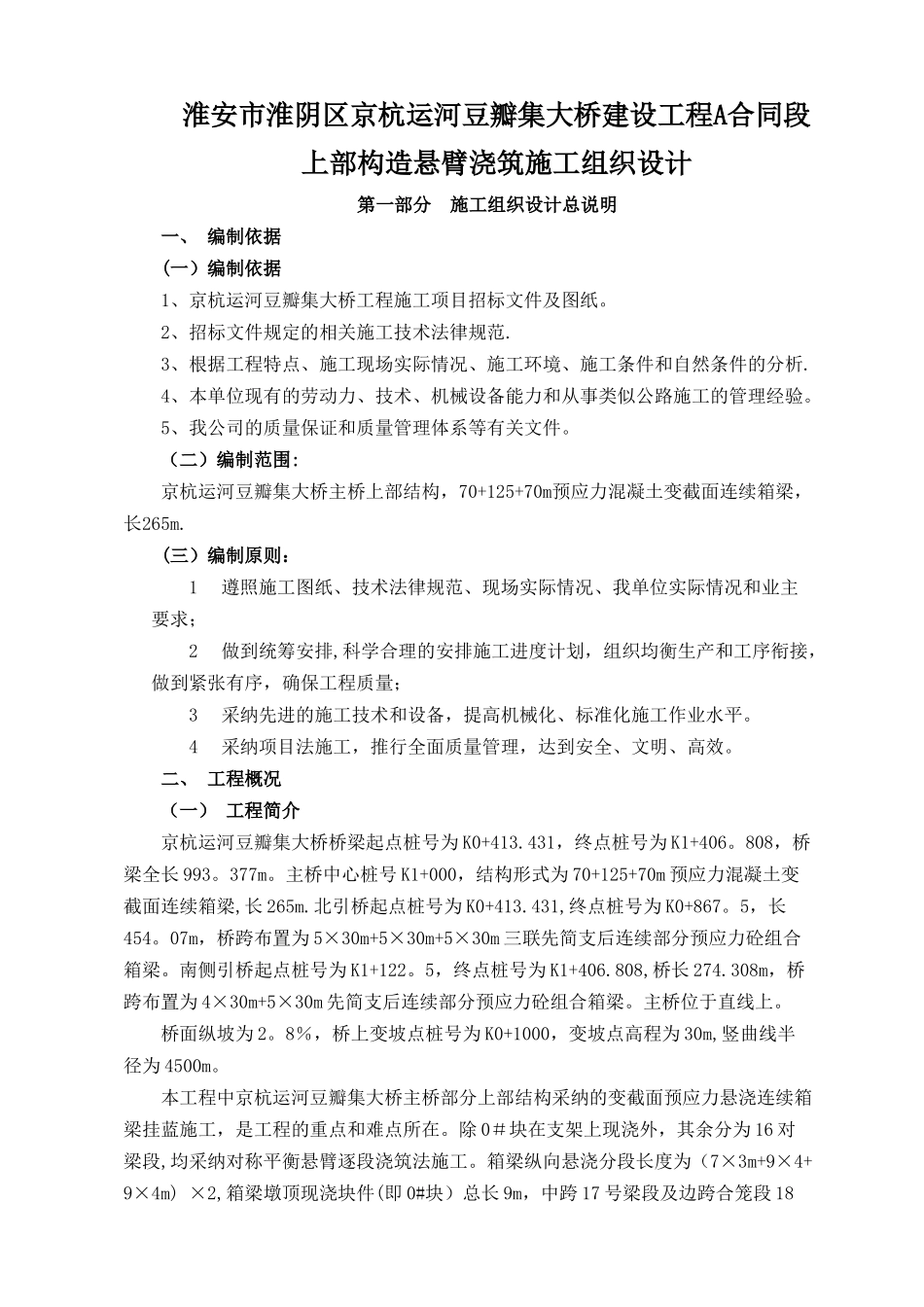

主桥上部构造悬臂浇筑施工组织设计_第1页
1/13

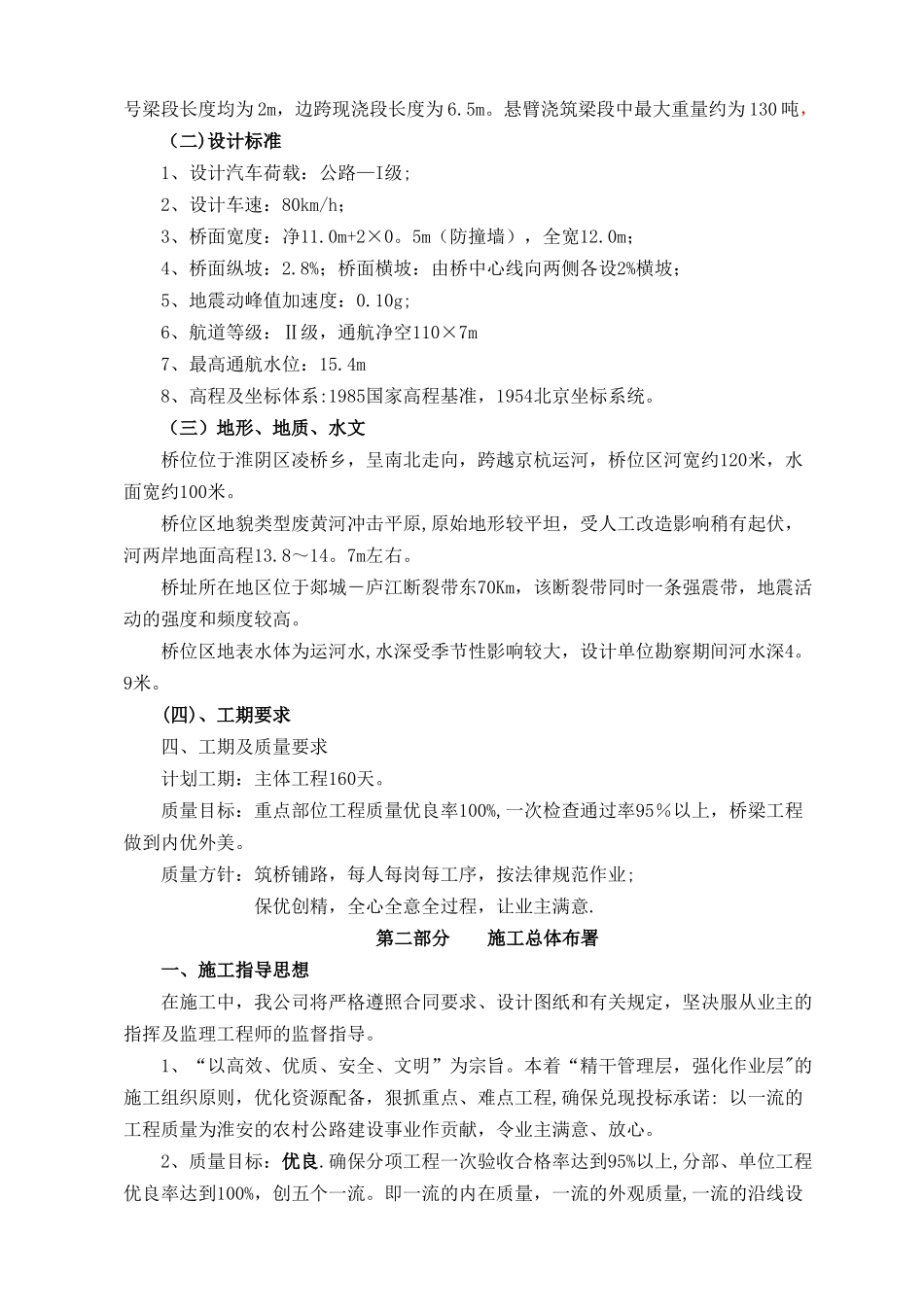

主桥上部构造悬臂浇筑施工组织设计_第2页
2/13
主桥上部构造悬臂浇筑施工组织设计_第3页
3/13
淮安市淮阴区京杭运河豆瓣集大桥建设工程A合同段上部构造悬臂浇筑施工组织设计第一部分 施工组织设计总说明一、 编制依据(一)编制依据1、京杭运河豆瓣集大桥工程施工项目招标文件及图纸。2、招标文件规定的相关施工技术法律规范.3、根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件的分析.4、本单位现有的劳动力、技术、机械设备能力和从事类似公路施工的管理经验。5、我公司的质量保证和质量管理体系等有关文件。(二)编制范围:京杭运河豆瓣集大桥主桥上部结构,70+125+70m预应力混凝土变截面连续箱梁,长265m.(三)编制原则:1遵照施工图纸、技术法律规范、现场实际情况、我单位实际情况和业主要求;2做到统筹安排,科学合理的安排施工进度计划,组织均衡生产和工序衔接,做到紧张有序,确保工程质量;3采纳先进的施工技术和设备,提高机械化、标准化施工作业水平。4采纳项目法施工,推行全面质量管理,达到安全、文明、高效。二、 工程概况(一) 工程简介京杭运河豆瓣集大桥桥梁起点桩号为 K0+413.431,终点桩号为 K1+406。808,桥梁全长 993。377m。主桥中心桩号 K1+000,结构形式为 70+125+70m 预应力混凝土变截面连续箱梁,长 265m.北引桥起点桩号为 K0+413.431,终点桩号为 K0+867。5,长454。07m,桥跨布置为 5×30m+5×30m+5×30m 三联先简支后连续部分预应力砼组合箱梁。南侧引桥起点桩号为 K1+122。5,终点桩号为 K1+406.808,桥长 274.308m,桥跨布置为 4×30m+5×30m 先简支后连续部分预应力砼组合箱梁。主桥位于直线上。桥面纵坡为 2。8%,桥上变坡点桩号为 K0+1000,变坡点高程为 30m,竖曲线半径为 4500m。本工程中京杭运河豆瓣集大桥主桥部分上部结构采纳的变截面预应力悬浇连续箱梁挂蓝施工,是工程的重点和难点所在。除 0#块在支架上现浇外,其余分为 16 对梁段,均采纳对称平衡悬臂逐段浇筑法施工。箱梁纵向悬浇分段长度为(7×3m+9×4+9×4m) ×2,箱梁墩顶现浇块件(即 0#块)总长 9m,中跨 17 号梁段及边跨合笼段 18号梁段长度均为 2m,边跨现浇段长度为 6.5m。悬臂浇筑梁段中最大重量约为 130 吨,(二)设计标准1、设计汽车荷载:公路—I级; 2、设计车速:80km/h;3、桥面宽度:净11.0m+2×0。5m(防撞墙),全宽12.0m;4、桥面纵坡:2.8%;桥面横坡:由桥中心线向两侧各设2%横坡;5、地震动峰值加速度:0.10g;6、航道等级:Ⅱ级,通航净空110×7m7、最高通航水位:15.4...
