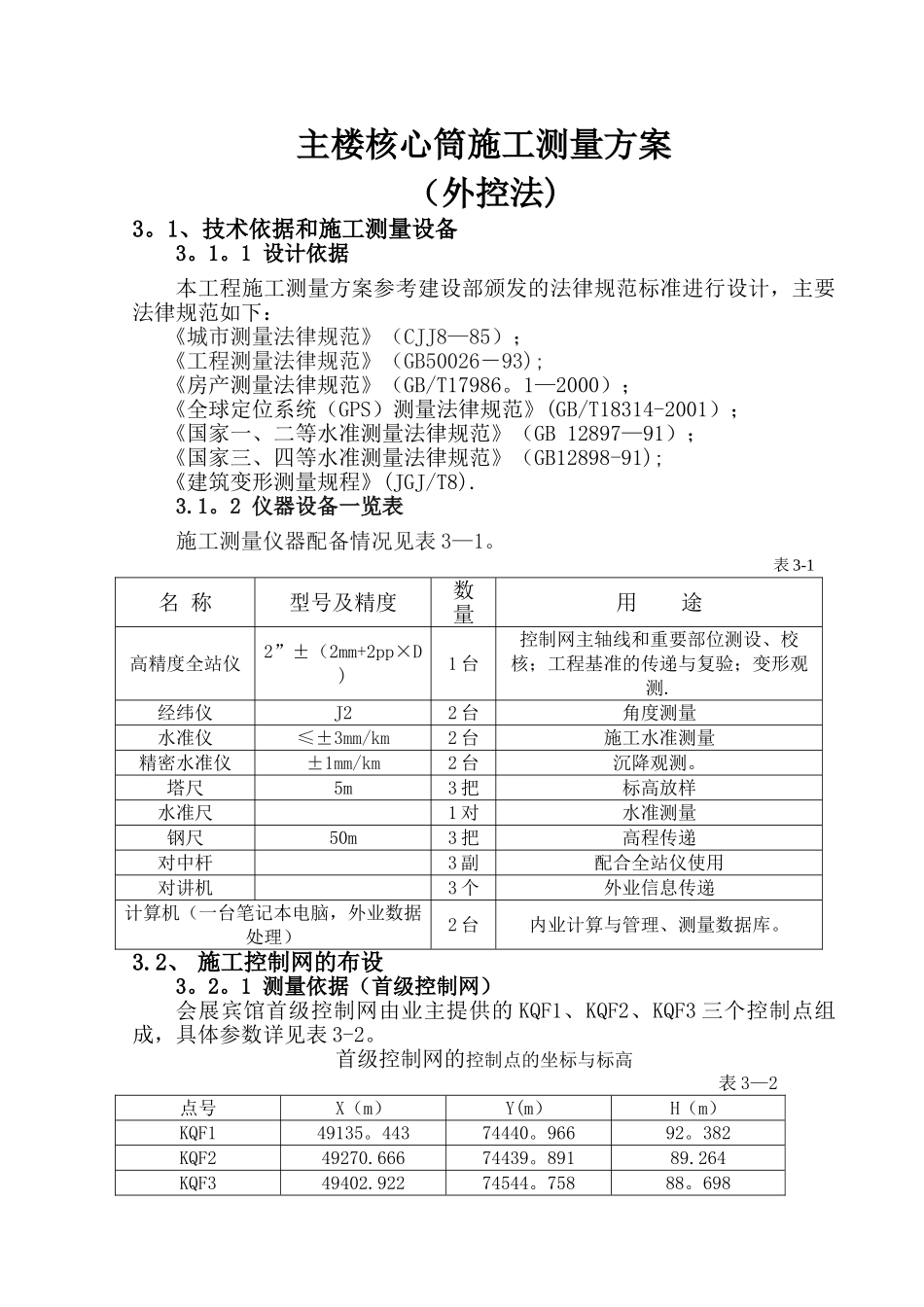

主楼核心筒施工测量方案VIP专享

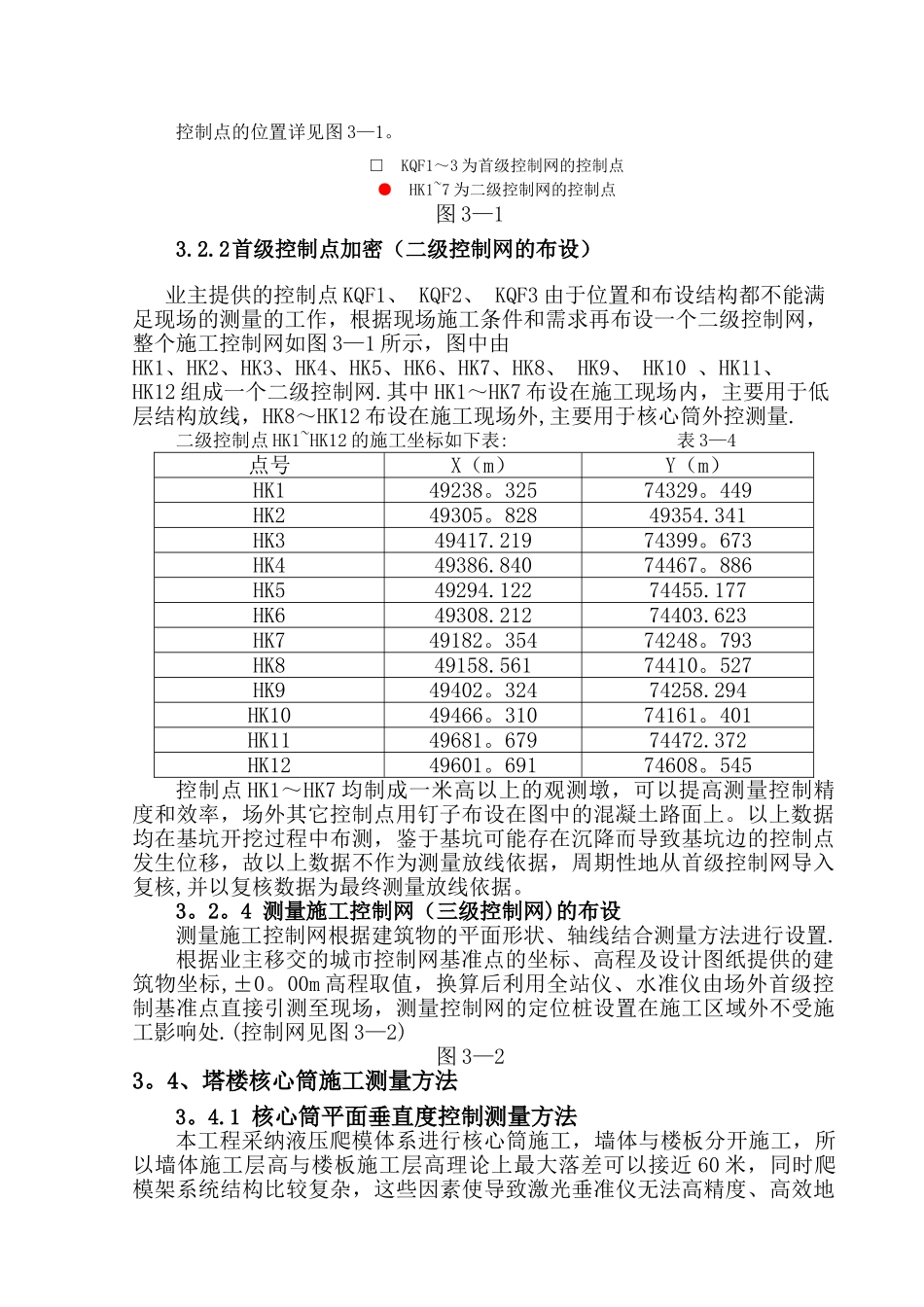

主楼核心筒施工测量方案（外控法)3。1、技术依据和施工测量设备3。1。1 设计依据本工程施工测量方案参考建设部颁发的法律规范标准进行设计，主要法律规范如下：《城市测量法律规范》（CJJ8—85）；《工程测量法律规范》（GB50026－93);《房产测量法律规范》（GB/T17986。1—2000）；《全球定位系统（GPS）测量法律规范》(GB/T18314-2001）；《国家一、二等水准测量法律规范》（GB 12897—91）；《国家三、四等水准测量法律规范》（GB12898-91);《建筑变形测量规程》(JGJ/T8).3.1。2 仪器设备一览表施工测量仪器配备情况见表 3—1。表 3-1名 称型号及精度数 量用 途高精度全站仪2”±（2mm+2pp×D)1 台控制网主轴线和重要部位测设、校核；工程基准的传递与复验；变形观测.经纬仪J2 2 台角度测量水准仪≤±3mm/km2 台施工水准测量精密水准仪±1mm/km2 台沉降观测。塔尺5m3 把标高放样水准尺1 对水准测量钢尺50m3 把高程传递对中杆3 副配合全站仪使用对讲机3 个外业信息传递计算机（一台笔记本电脑，外业数据处理）2 台内业计算与管理、测量数据库。3.2、 施工控制网的布设3。2。1 测量依据（首级控制网）会展宾馆首级控制网由业主提供的 KQF1、KQF2、KQF3 三个控制点组成，具体参数详见表 3-2。首级控制网的控制点的坐标与标高 表 3—2点号X（m）Y(m）H（m）KQF149135。44374440。96692。382KQF249270.66674439。89189.264KQF349402.92274544。75888。698控制点的位置详见图 3—1。□KQF1～3 为首级控制网的控制点● HK1~7 为二级控制网的控制点图 3—13.2.2首级控制点加密（二级控制网的布设）业主提供的控制点 KQF1、 KQF2、 KQF3 由于位置和布设结构都不能满足现场的测量的工作，根据现场施工条件和需求再布设一个二级控制网，整个施工控制网如图 3—1 所示，图中由HK1、HK2、HK3、HK4、HK5、HK6、HK7、HK8、 HK9、 HK10 、HK11、 HK12 组成一个二级控制网.其中 HK1～HK7 布设在施工现场内，主要用于低层结构放线，HK8～HK12 布设在施工现场外,主要用于核心筒外控测量.二级控制点 HK1~HK12 的施工坐标如下表: 表 3—4点号X（m）Y（m）HK149238。32574329。449HK249305。82849354.341HK349417.21974399。673HK449386.84074467。886HK549294.12274455.177HK649308.21274403.623HK749182。35474248。793HK849158.56174410。527HK949402。32474258.294HK1049466。31074161。401HK1149681。67974472....
