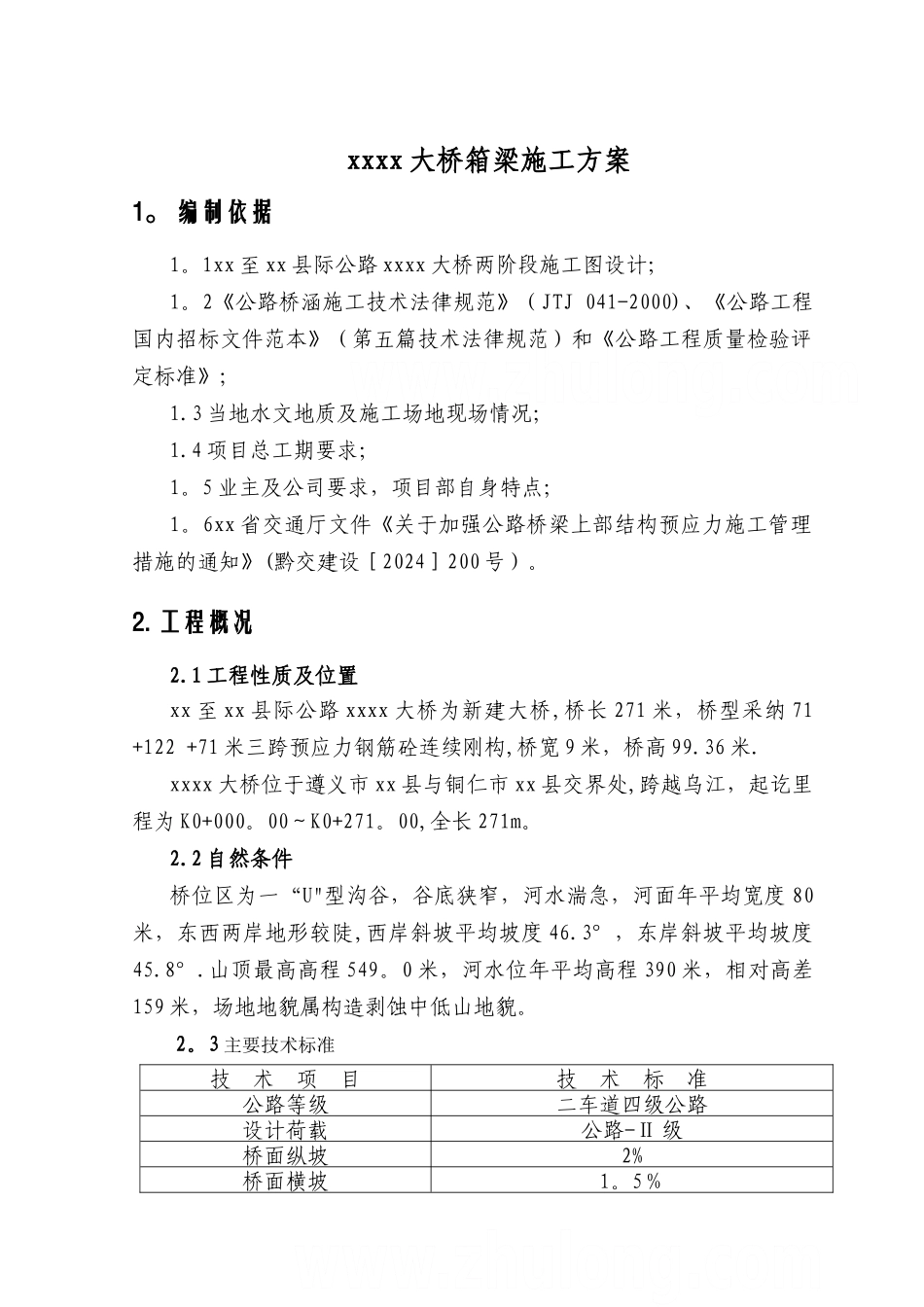

乌江河某大桥箱梁施工方案-secret_第1页
1/40

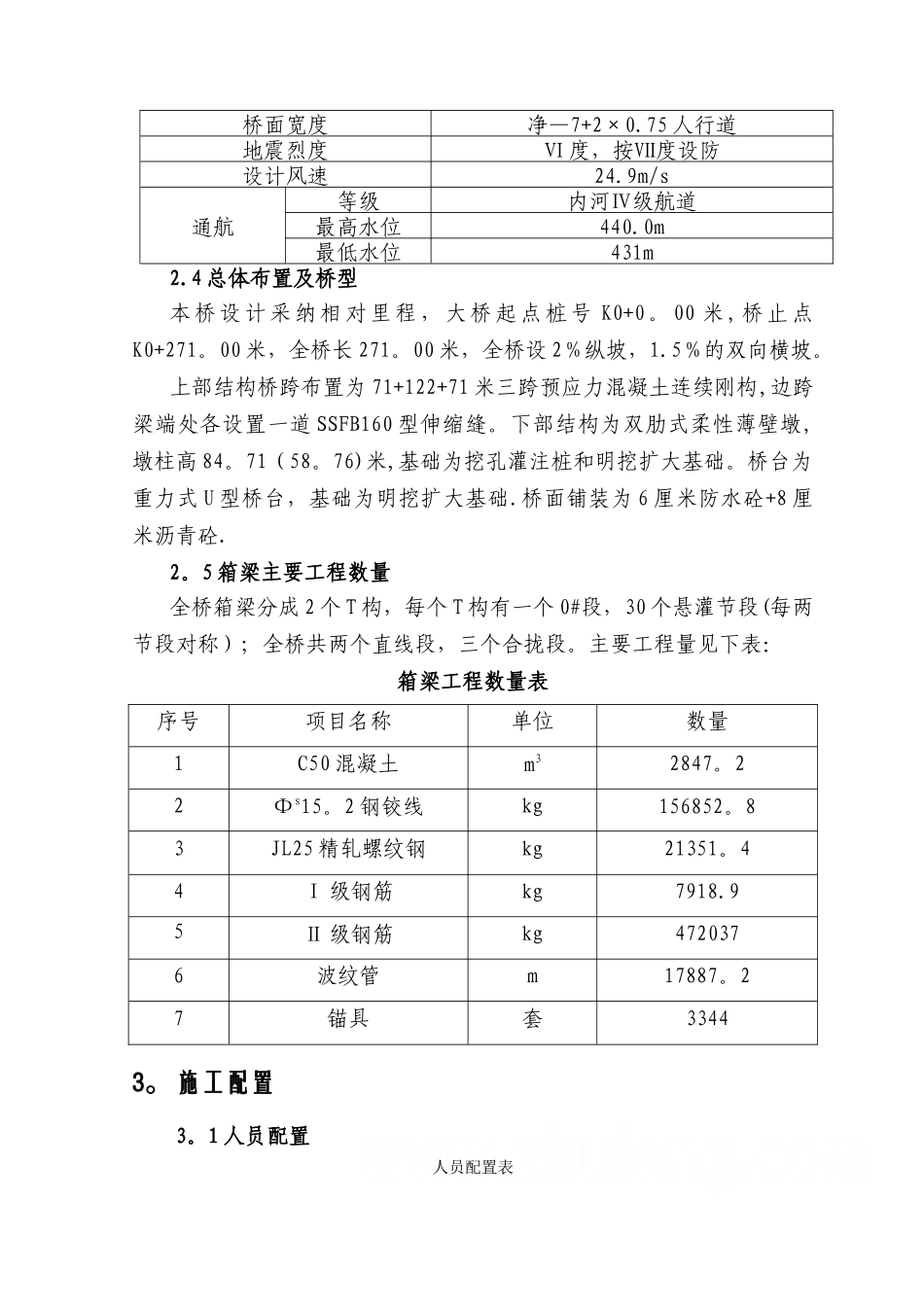

乌江河某大桥箱梁施工方案-secret_第2页
2/40

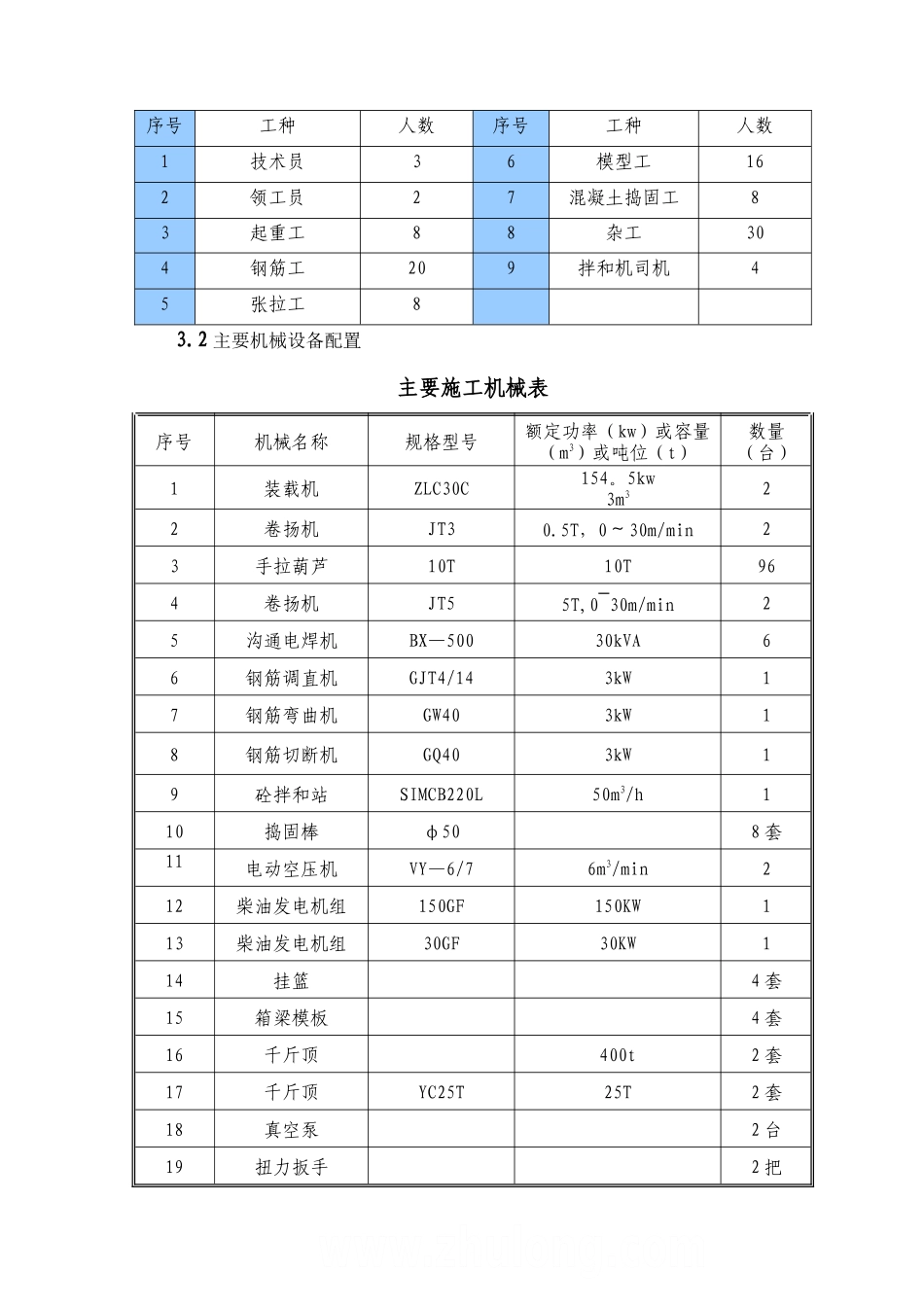

乌江河某大桥箱梁施工方案-secret_第3页
3/40
xxxx 大桥箱梁施工方案1。 编制依据1。1xx 至 xx 县际公路 xxxx 大桥两阶段施工图设计;1。2《公路桥涵施工技术法律规范》(JTJ 041-2000)、《公路工程国内招标文件范本》(第五篇技术法律规范)和《公路工程质量检验评定标准》;1.3 当地水文地质及施工场地现场情况;1.4 项目总工期要求;1。5 业主及公司要求,项目部自身特点; 1。6xx 省交通厅文件《关于加强公路桥梁上部结构预应力施工管理措施的通知》(黔交建设[2024]200 号)。2. 工程概况2.1 工程性质及位置xx 至 xx 县际公路 xxxx 大桥为新建大桥,桥长 271 米,桥型采纳 71 +122 +71 米三跨预应力钢筋砼连续刚构,桥宽 9 米,桥高 99.36 米.xxxx 大桥位于遵义市 xx 县与铜仁市 xx 县交界处,跨越乌江,起讫里程为 K0+000。00~K0+271。00,全长 271m。2.2 自然条件桥位区为一“U"型沟谷,谷底狭窄,河水湍急,河面年平均宽度 80米,东西两岸地形较陡,西岸斜坡平均坡度 46.3°,东岸斜坡平均坡度45.8°.山顶最高高程 549。0 米,河水位年平均高程 390 米,相对高差159 米,场地地貌属构造剥蚀中低山地貌。2。3 主要技术标准技 术 项 目技 术 标 准公路等级二车道四级公路设计荷载公路-Ⅱ 级桥面纵坡2%桥面横坡1。5%桥面宽度净—7+2×0.75 人行道地震烈度Ⅵ 度,按Ⅶ度设防设计风速24.9m/s通航等级内河Ⅳ级航道最高水位440.0m最低水位431m2.4 总体布置及桥型本 桥 设 计 采 纳 相 对 里 程 , 大 桥 起 点 桩 号 K0+0 。 00 米 , 桥 止 点K0+271。00 米,全桥长 271。00 米,全桥设 2%纵坡,1.5%的双向横坡。上部结构桥跨布置为 71+122+71 米三跨预应力混凝土连续刚构,边跨梁端处各设置一道 SSFB160 型伸缩缝。下部结构为双肋式柔性薄壁墩,墩柱高 84。71(58。76)米,基础为挖孔灌注桩和明挖扩大基础。桥台为重力式 U 型桥台,基础为明挖扩大基础.桥面铺装为 6 厘米防水砼+8 厘米沥青砼.2。5 箱梁主要工程数量全桥箱梁分成 2 个 T 构,每个 T 构有一个 0#段,30 个悬灌节段(每两节段对称);全桥共两个直线段,三个合拢段。主要工程量见下表:箱梁工程数量表序号项目名称单位数量1C50 混凝土m32847。22Φs15。2 钢铰线kg156852。83JL25 精轧螺纹钢kg21351。44Ⅰ 级钢筋kg7918.95Ⅱ 级钢筋kg4720376波纹管m17887。27锚具套33443。 施工配置3。1 人员配置人员配置表序号工...
