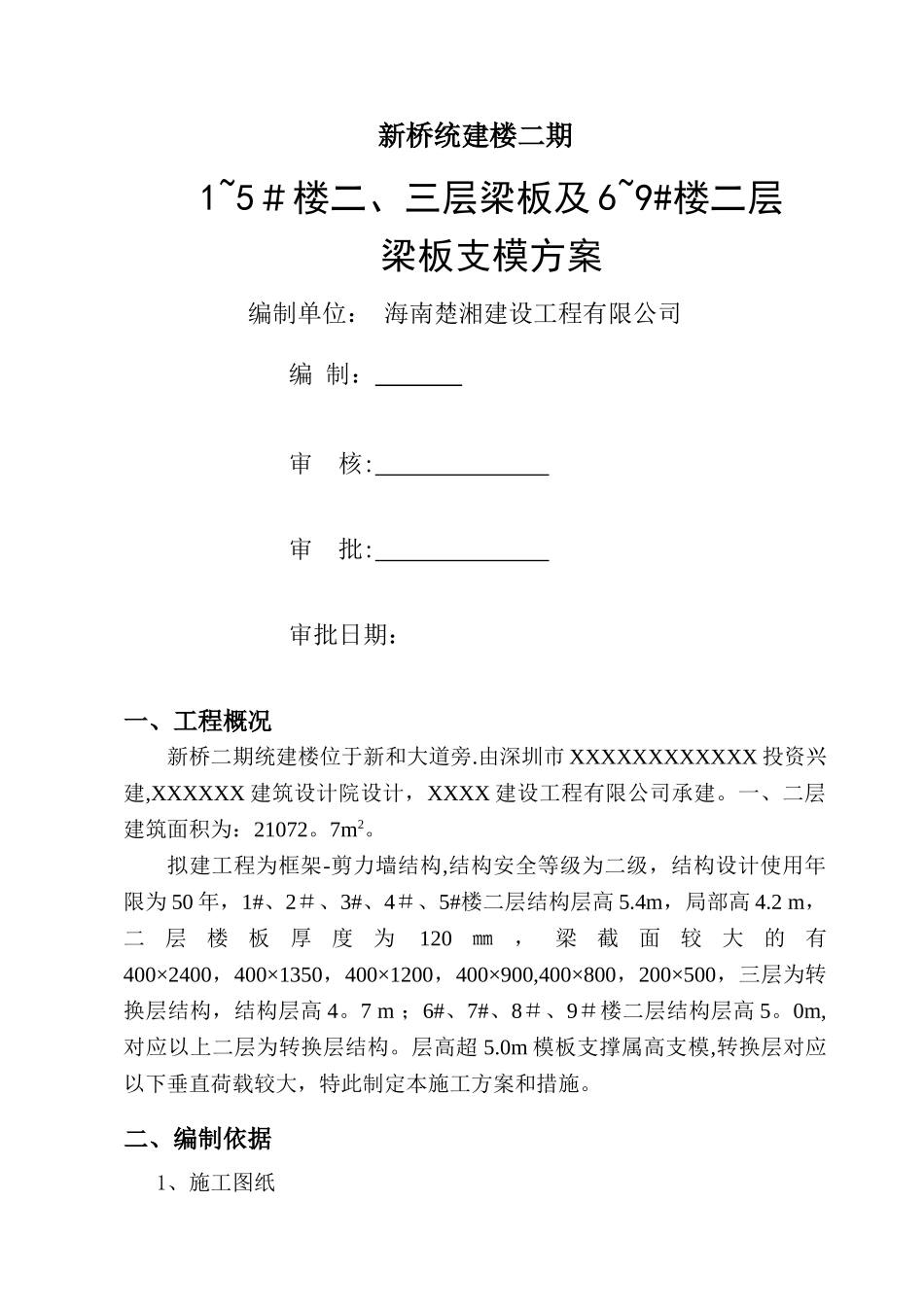

新桥统建楼二期1~5＃楼二、三层梁板及 6~9#楼二层梁板支模方案 编制单位： 海南楚湘建设工程有限公司编 制： 审 核: 审 批: 审批日期：一、工程概况新桥二期统建楼位于新和大道旁.由深圳市 XXXXXXXXXXXX 投资兴建,XXXXXX 建筑设计院设计，XXXX 建设工程有限公司承建。一、二层建筑面积为：21072。7m2。拟建工程为框架-剪力墙结构,结构安全等级为二级，结构设计使用年限为 50 年，1#、2＃、3#、4＃、5#楼二层结构层高 5.4m，局部高 4.2 m，二层楼板厚度为120㎜，梁截面较大的有400×2400，400×1350，400×1200，400×900,400×800，200×500，三层为转换层结构，结构层高 4。7 m ；6#、7#、8＃、9＃楼二层结构层高 5。0m,对应以上二层为转换层结构。层高超 5.0m 模板支撑属高支模,转换层对应以下垂直荷载较大，特此制定本施工方案和措施。二、编制依据1、施工图纸2、《混凝土结构工程施工质量标准验收法律规范》(GB50204－2024)3、《建筑施工门式钢管脚手架安全技术法律规范》(JGJ 128-2000）4、《木结构工程施工质量验收法律规范》（GBJ206-2024）5、《木结构设计法律规范》（GBJ5—1998)三、模板支撑系统的用料根据本公司实际情况，结合工程特点,从保证主体结构施工质量、施工安全，提高工效角度考虑，本工程梁板模板垂直支撑体系采纳门式钢管脚手架(简称门架），檩条(主次檩）采纳木枋和钢管，模板采纳散板，胶合板。1、梁侧模和底模采纳 18 厚夹板；2、梁侧模板的竖直木枋采纳 80×80 木枋；3、梁底板纵横龙骨均采纳 80×80 木枋;4、楼面模板采纳 1830×915×18 厚夹板;5、楼面模板纵横龙骨均采纳 80×80 木枋；6、梁支顶、楼面支顶采纳门式架、可调式 U 型上托盘和平底下托盘;7、纵横水平拉杆和剪刀撑采纳厚 Φ48×3。0㎜钢管。8、对拉螺杆 M12，配蝴蝶扣。9、其他，一字扣，十字扣,铁钉，铁线。四、支架模板搭设要求：1、概述1～5#楼二层顶板楼板厚度为 120㎜，层净高 5。28m;2400 高梁处净高3 m ，1350 高梁处净高 3.65m,1200 高梁处净高 3.8 m，800 高梁处净高4。6m,750 高梁处净高 4。65m，500 高梁处净高 4。9m;1～5#楼三层顶板楼板厚度为 120㎜，层净高 4。58m;900 高梁处净高3.8m,800 高梁处净高 3.9m，700 高梁处净高 4m,500 高梁处净高 4。2m； 6～9＃楼二层顶板楼板厚度为 150㎜,层净高 4.85m;800 高梁处净高4。2m，700 高梁处净高 4。3m，500 高梁处净高 ...
