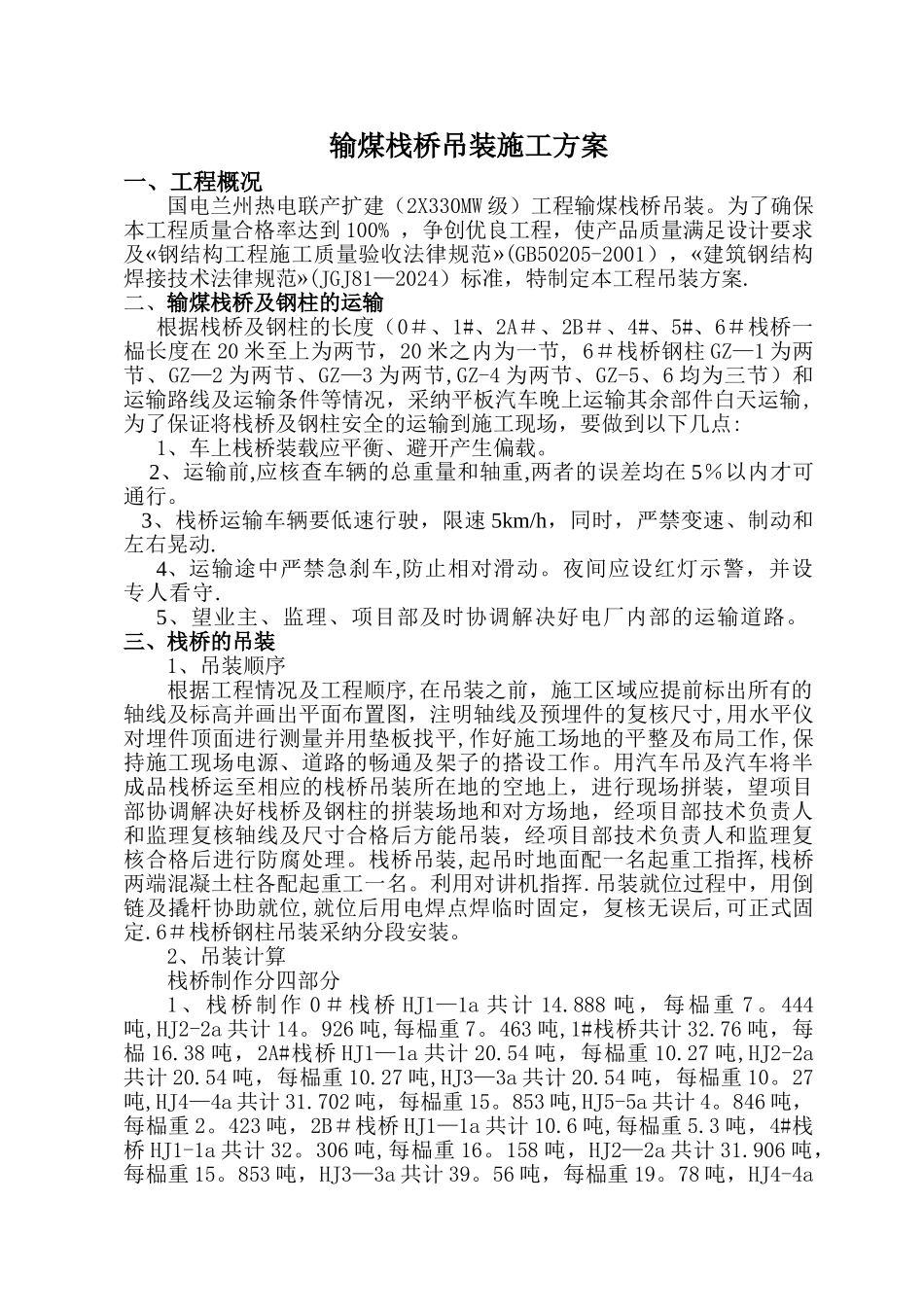

输煤栈桥吊装施工方案一、工程概况国电兰州热电联产扩建（2X330MW 级）工程输煤栈桥吊装。为了确保本工程质量合格率达到 100% ，争创优良工程，使产品质量满足设计要求及«钢结构工程施工质量验收法律规范»(GB50205-2001），«建筑钢结构焊接技术法律规范»(JGJ81—2024）标准，特制定本工程吊装方案.二、输煤栈桥及钢柱的运输根据栈桥及钢柱的长度（0＃、1#、2A＃、2B＃、4#、5#、6＃栈桥一榀长度在 20 米至上为两节，20 米之内为一节, 6＃栈桥钢柱 GZ—1 为两节、GZ—2 为两节、GZ—3 为两节,GZ-4 为两节、GZ-5、6 均为三节）和运输路线及运输条件等情况，采纳平板汽车晚上运输其余部件白天运输,为了保证将栈桥及钢柱安全的运输到施工现场，要做到以下几点: 1、车上栈桥装载应平衡、避开产生偏载。 2、运输前,应核查车辆的总重量和轴重,两者的误差均在 5％以内才可通行。 3、栈桥运输车辆要低速行驶，限速 5km/h，同时，严禁变速、制动和左右晃动.4、运输途中严禁急刹车,防止相对滑动。夜间应设红灯示警，并设专人看守.5、望业主、监理、项目部及时协调解决好电厂内部的运输道路。三、栈桥的吊装1、吊装顺序根据工程情况及工程顺序,在吊装之前，施工区域应提前标出所有的轴线及标高并画出平面布置图，注明轴线及预埋件的复核尺寸,用水平仪对埋件顶面进行测量并用垫板找平,作好施工场地的平整及布局工作,保持施工现场电源、道路的畅通及架子的搭设工作。用汽车吊及汽车将半成品栈桥运至相应的栈桥吊装所在地的空地上，进行现场拼装，望项目部协调解决好栈桥及钢柱的拼装场地和对方场地，经项目部技术负责人和监理复核轴线及尺寸合格后方能吊装，经项目部技术负责人和监理复核合格后进行防腐处理。栈桥吊装,起吊时地面配一名起重工指挥,栈桥两端混凝土柱各配起重工一名。利用对讲机指挥.吊装就位过程中，用倒链及撬杆协助就位,就位后用电焊点焊临时固定，复核无误后,可正式固定.6＃栈桥钢柱吊装采纳分段安装。2、吊装计算栈桥制作分四部分1、栈桥制作 0＃栈桥 HJ1—1a 共计 14.888 吨，每榀重 7。444吨,HJ2-2a 共计 14。926 吨,每榀重 7。463 吨,1#栈桥共计 32.76 吨，每榀 16.38 吨，2A#栈桥 HJ1—1a 共计 20.54 吨，每榀重 10.27 吨,HJ2-2a共计 20.54 吨，每榀重 10.27 吨,HJ3—3a 共计 20.54 吨，每榀重 10。27吨,HJ4—4a 共计 31.702 吨，每榀重 15。853 吨,HJ5-5a 共计 4。846 吨，...
