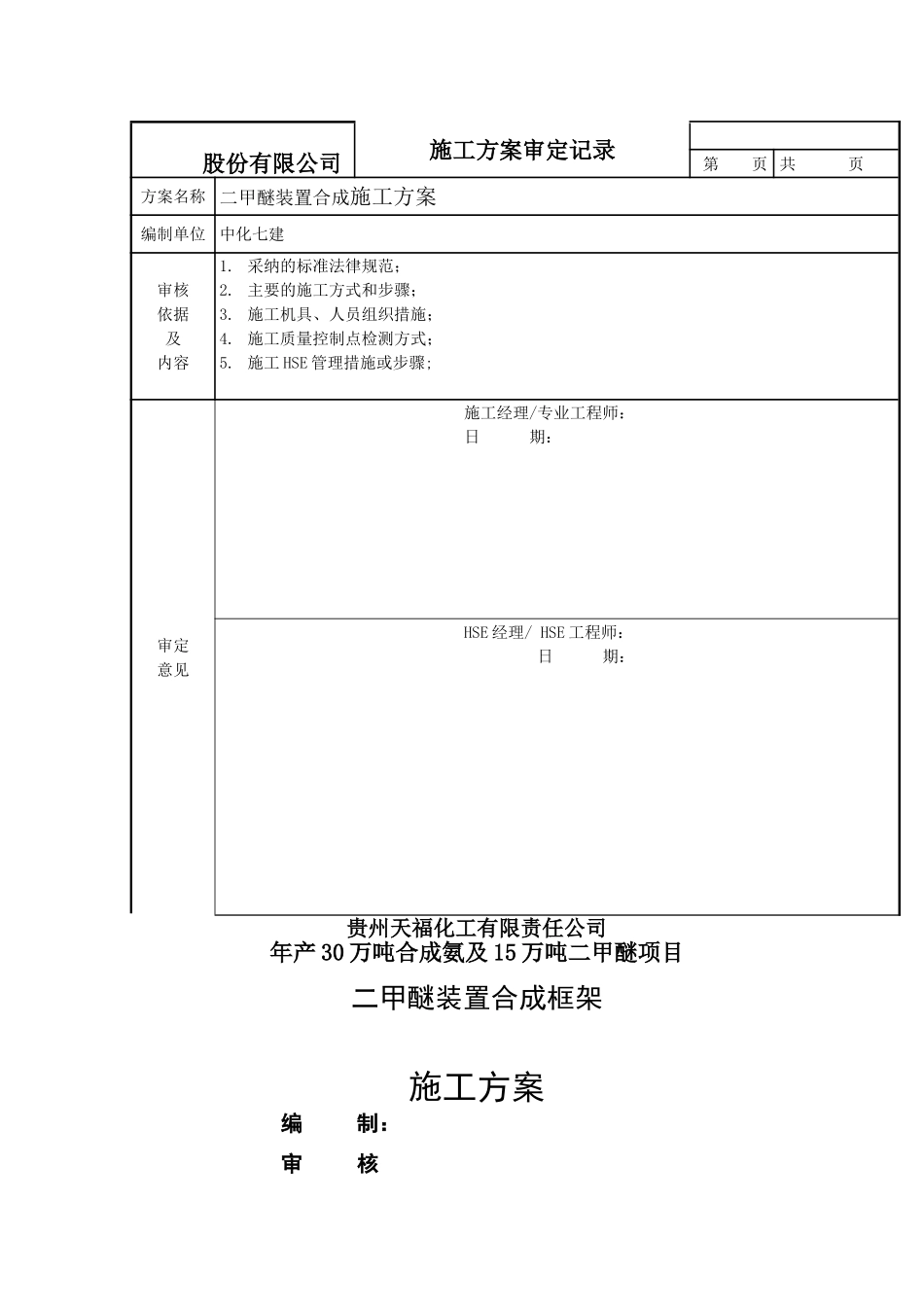

施工组织设计(方案)报审表工程名称:天福年产 30 万吨合成氨/15 万吨二甲醚项目二甲醚装置合成框架 编号:07001-PC63- 致:中国成达工程公司 (监理单位) 我方已根据施工合同的有关规定完成了 二甲醚装置合成框架 施工方案的编制,并经我单位上级技术负责人审查批准,请予以审查。 附:二甲醚装置合成框架施工方案施工单位(章) 中化七建 总包单位(章) 五环科技 项目经理 专业工程师 日 期 日 期 专业监理工程师审查意见: 专业监理工程师 日 期 总监理工程师审核意见: 项目监理机构 总监理工程师 日 期 五环科技贵州天福化工有限责任公司项目号07001年产 30 万吨合成氨及 15 万吨二甲醚项目07001-PC63—股份有限公司施工方案审定记录第页 共页方案名称 二甲醚装置合成施工方案编制单位中化七建审核依据及内容1. 采纳的标准法律规范;2. 主要的施工方式和步骤; 3. 施工机具、人员组织措施;4. 施工质量控制点检测方式;5. 施工 HSE 管理措施或步骤;审定意见 施工经理/专业工程师: 日 期: HSE 经理/ HSE 工程师: 日 期:贵州天福化工有限责任公司年产 30 万吨合成氨及 15 万吨二甲醚项目二甲醚装置合成框架施工方案 编 制: 审 核 质 量 部: H S E 部: 项目总工程师: 项目施工经理: 陈 朝 友 批 准: 徐 忠 荣 中国化学工程第七建设公司 二〇〇八年八月二甲醚装置合成框架施工方案1、编制依据1.1、施工合同;1。2、二甲醚装置合成框架结构设计图纸和相应的施工验收法律规范;1。3、五环科技、成达监理、天福公司等的现场管理制度等;1。4、公司的质量管理体系、环境管理体系、职业健康安全管理体系等管理文件;1.5、现场实际情况和类似工程施工经验等;2、工程概况 贵州天福年产 30 万吨合成氨及 15 万吨二甲醚项目二甲醚装置合成框架主体为三层钢筋砼框架结构,总高度 15 m,框架跨度分别为 8.0×(6。0+6。0)m。轴线长度 32 m,轴线宽度 12m,楼层结构标高分别为 4.97m、9.97m、15m;框架南侧±0。0m 平面有室外设备基础。±0。0=915.30.结构安全等级二级,场地类别Ⅱ类,抗震设防烈度为 6°,抗震等级为四级。框架基础为钢筋混凝土独立基础和部分人工挖孔灌注桩基础,基础持力层为中风化燧石灰岩。主体结构砼:C30、垫层砼:C10;钢筋 HPB235(φ)、钢筋 HRB335(Φ)、钢材 Q235B。二甲醚装置合成框架位于项目 915 平面,北面是除...
