井下消防洒水管路施工组织设计

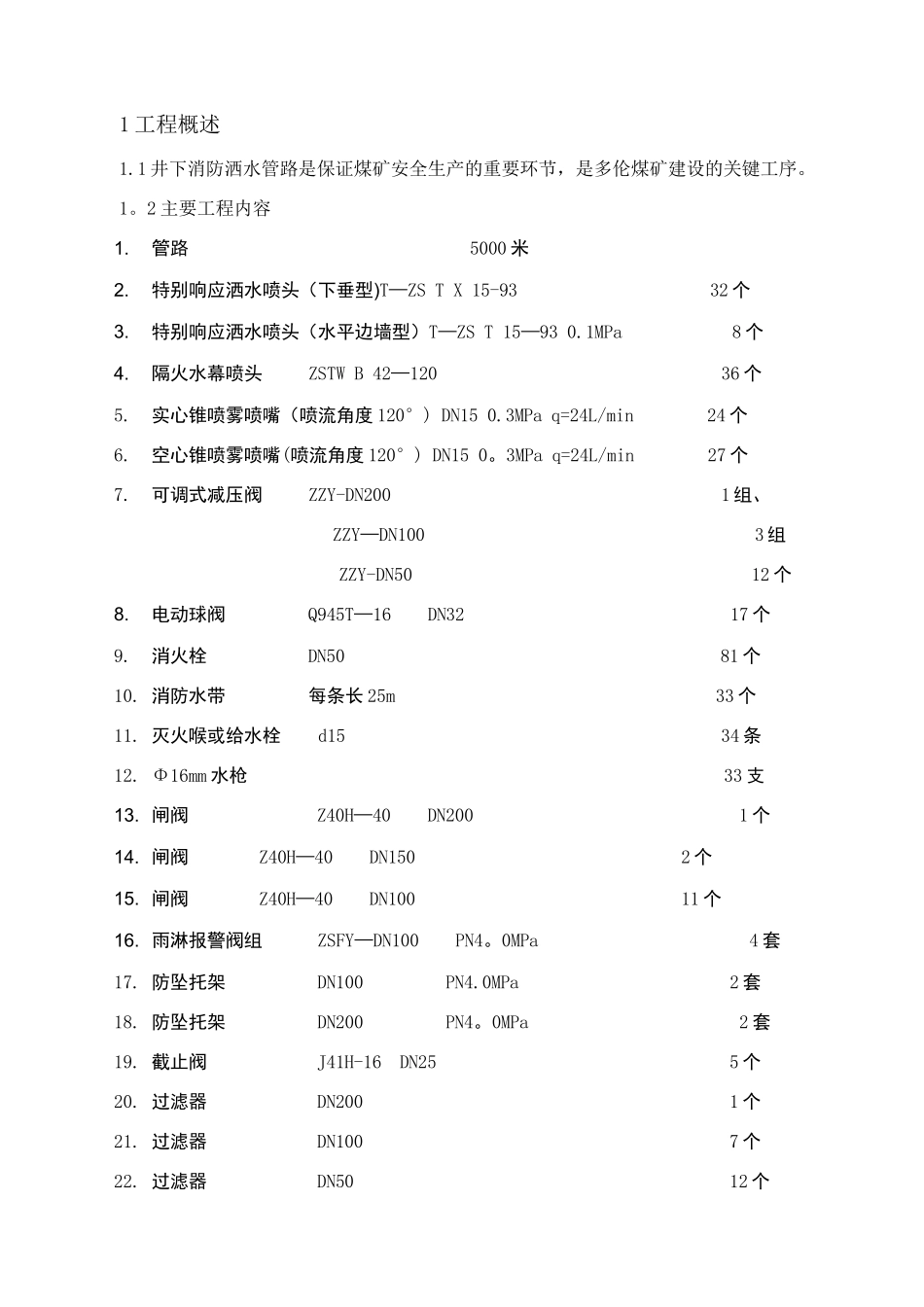

1 工程概述1.1 井下消防洒水管路是保证煤矿安全生产的重要环节，是多伦煤矿建设的关键工序。1。2 主要工程内容1.管路 5000 米2.特别响应洒水喷头（下垂型)T—ZS T X 15-93 32 个3.特别响应洒水喷头（水平边墙型）T—ZS T 15—93 0.1MPa 8 个4.隔火水幕喷头 ZSTW B 42—120 36 个5.实心锥喷雾喷嘴（喷流角度 120°) DN15 0.3MPa q=24L/min 24 个6.空心锥喷雾喷嘴(喷流角度 120°) DN15 0。3MPa q=24L/min 27 个7.可调式减压阀 ZZY-DN200 1 组、ZZY—DN100 3 组 ZZY-DN50 12 个 8.电动球阀 Q945T—16 DN32 17 个9.消火栓 DN50 81 个10. 消防水带 每条长 25m 33 个11. 灭火喉或给水栓 d15 34 条12. Φ16mm 水枪 33 支13. 闸阀 Z40H—40 DN200 1 个14. 闸阀 Z40H—40 DN150 2 个15. 闸阀 Z40H—40 DN100 11 个16. 雨淋报警阀组 ZSFY—DN100 PN4。0MPa 4 套17. 防坠托架 DN100 PN4.0MPa 2 套18. 防坠托架 DN200 PN4。0MPa 2 套19. 截止阀 J41H-16 DN25 5 个20. 过滤器 DN200 1 个21. 过滤器 DN100 7 个22. 过滤器 DN50 12 个23. 湿式报警器 DN100 4 个24. 信号阀 DN100 8 个25. 雨淋报警阀组 DN65 4 套26. 高倍数泡沫灭火装置 SGP—50 型 发泡倍数 700 倍 2 套2 编制依据及执行标准执行的法律规范与标准：a 《煤矿安全规程》2024 版b《煤矿安装工程质量检验评定标准》（MT5010—95)c《煤矿立井井筒装备防腐蚀技术规程》（MT/T5017-96）d《矿山井巷施工及验收法律规范》e《建筑钢结构焊接规程》 (JGJ81—91）f ISO 9001 开滦建设集团公司质量管理体系程序文件g ISO 14001 开滦建设集团公司环境管理体系文件h ISO 18001 开滦建设集团公司安全管理体系文件；i 天地科技股份有限公司设计的福井井筒洒水管路安装，图号 S1132—845-0。3 施工准备3.1 技术准备：熟悉、审查施工图纸与有关设计资料，作好相应的技术准备工作。3。2 劳动组织的准备 项目部组成:管理人员：项目经理:党广护 生产经理：邢贵坡 李瑞堂 技术经理：钱敬源 经营经理：郭雨涛 质量检查员:董春贵 安全员:杨连仲施工人员铆工:18 人 起重工：20 人 电工：6 人 焊工:10 人 普工：10 人 库工:1 人 3。3 施工现场的准备施工现场的准备要在建设单位的统一协调下进行,主要有临时设备的安装、运输道路的确定，施工工、机...
