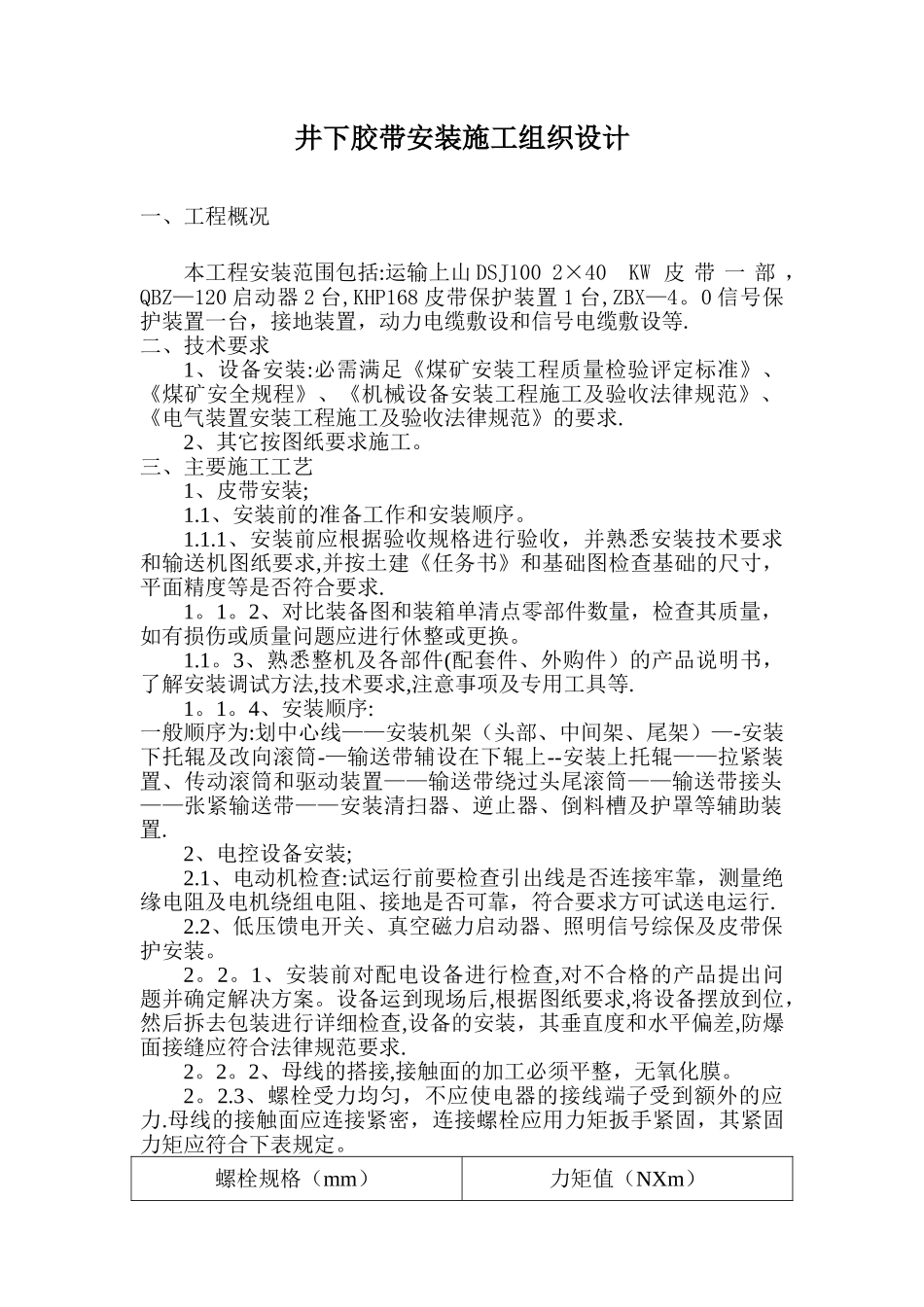

井下胶带安装施工组织设计一、工程概况本工程安装范围包括:运输上山 DSJ100 2×40KW 皮 带 一 部 ，QBZ—120 启动器 2 台,KHP168 皮带保护装置 1 台,ZBX—4。0 信号保护装置一台，接地装置，动力电缆敷设和信号电缆敷设等.二、技术要求1、设备安装:必需满足《煤矿安装工程质量检验评定标准》、《煤矿安全规程》、《机械设备安装工程施工及验收法律规范》、《电气装置安装工程施工及验收法律规范》的要求.2、其它按图纸要求施工。三、主要施工工艺1、皮带安装;1.1、安装前的准备工作和安装顺序。1.1.1、安装前应根据验收规格进行验收，并熟悉安装技术要求和输送机图纸要求,并按土建《任务书》和基础图检查基础的尺寸，平面精度等是否符合要求.1。1。2、对比装备图和装箱单清点零部件数量，检查其质量，如有损伤或质量问题应进行休整或更换。1.1。3、熟悉整机及各部件(配套件、外购件）的产品说明书，了解安装调试方法,技术要求,注意事项及专用工具等.1。1。4、安装顺序:一般顺序为:划中心线——安装机架（头部、中间架、尾架）—-安装下托辊及改向滚筒-—输送带辅设在下辊上--安装上托辊——拉紧装置、传动滚筒和驱动装置——输送带绕过头尾滚筒——输送带接头——张紧输送带——安装清扫器、逆止器、倒料槽及护罩等辅助装置.2、电控设备安装;2.1、电动机检查:试运行前要检查引出线是否连接牢靠，测量绝缘电阻及电机绕组电阻、接地是否可靠，符合要求方可试送电运行.2.2、低压馈电开关、真空磁力启动器、照明信号综保及皮带保护安装。2。2。1、安装前对配电设备进行检查,对不合格的产品提出问题并确定解决方案。设备运到现场后,根据图纸要求,将设备摆放到位，然后拆去包装进行详细检查,设备的安装，其垂直度和水平偏差,防爆面接缝应符合法律规范要求.2。2。2、母线的搭接,接触面的加工必须平整，无氧化膜。2。2.3、螺栓受力均匀，不应使电器的接线端子受到额外的应力.母线的接触面应连接紧密，连接螺栓应用力矩扳手紧固，其紧固力矩应符合下表规定。螺栓规格（mm）力矩值（NXm）M88。8——10。8M1017.7——22。6M1231。4——39.4M1451。0——60。8M1678。5—-98。12.2。4、母线与螺杆形接线端子连接时，母线的孔径不应大于螺杆形端子 1mm，丝扣的氧化膜必须刷净，螺母接触面必须平整,螺母与母线间应有锁紧螺母，但不得加弹簧垫圈。3、电缆敷设及接线；3.1、敷设前应认真核对电缆的型号、规格是否符合设计要求,检查电缆表面是否有表皮...
