亳州农贸市场临时用电施工方案

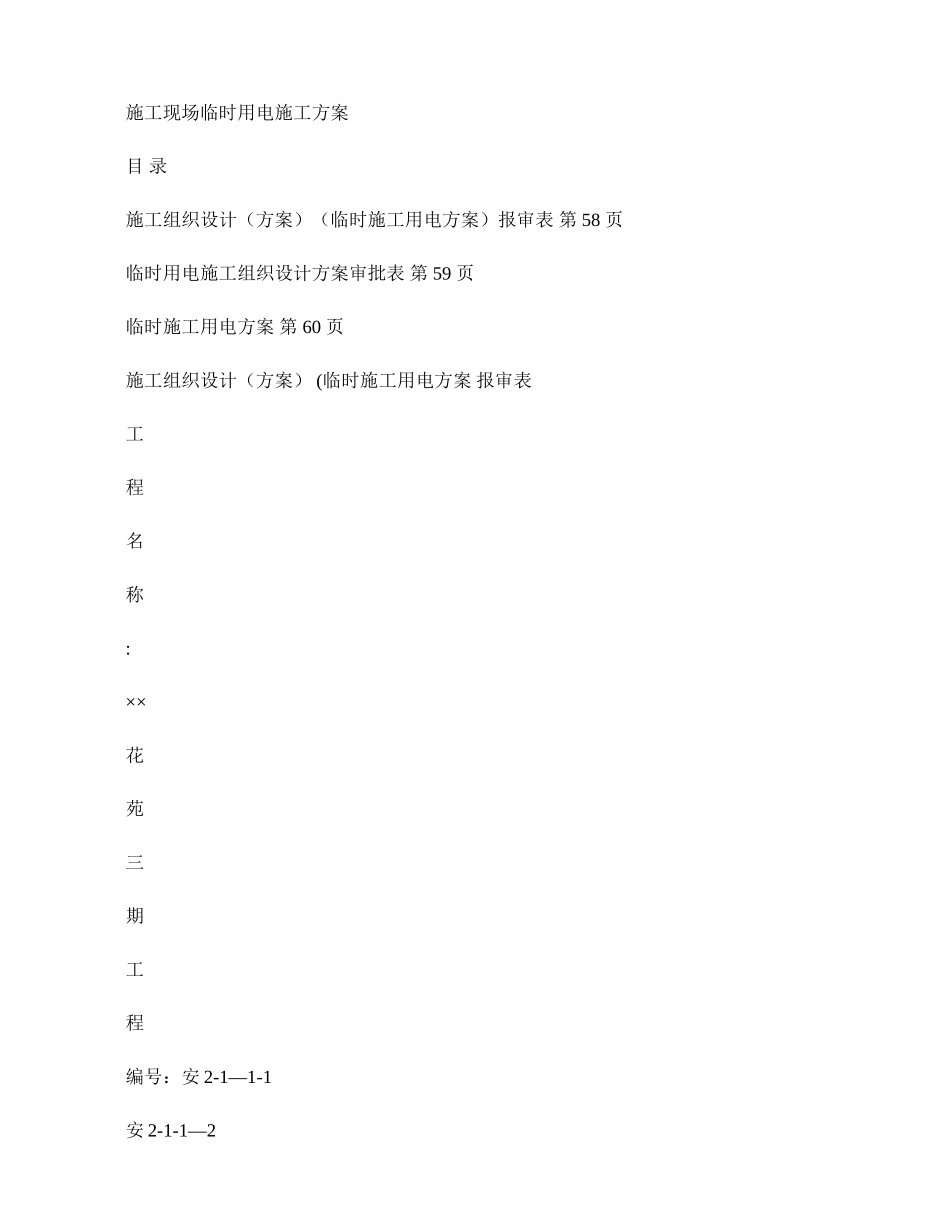

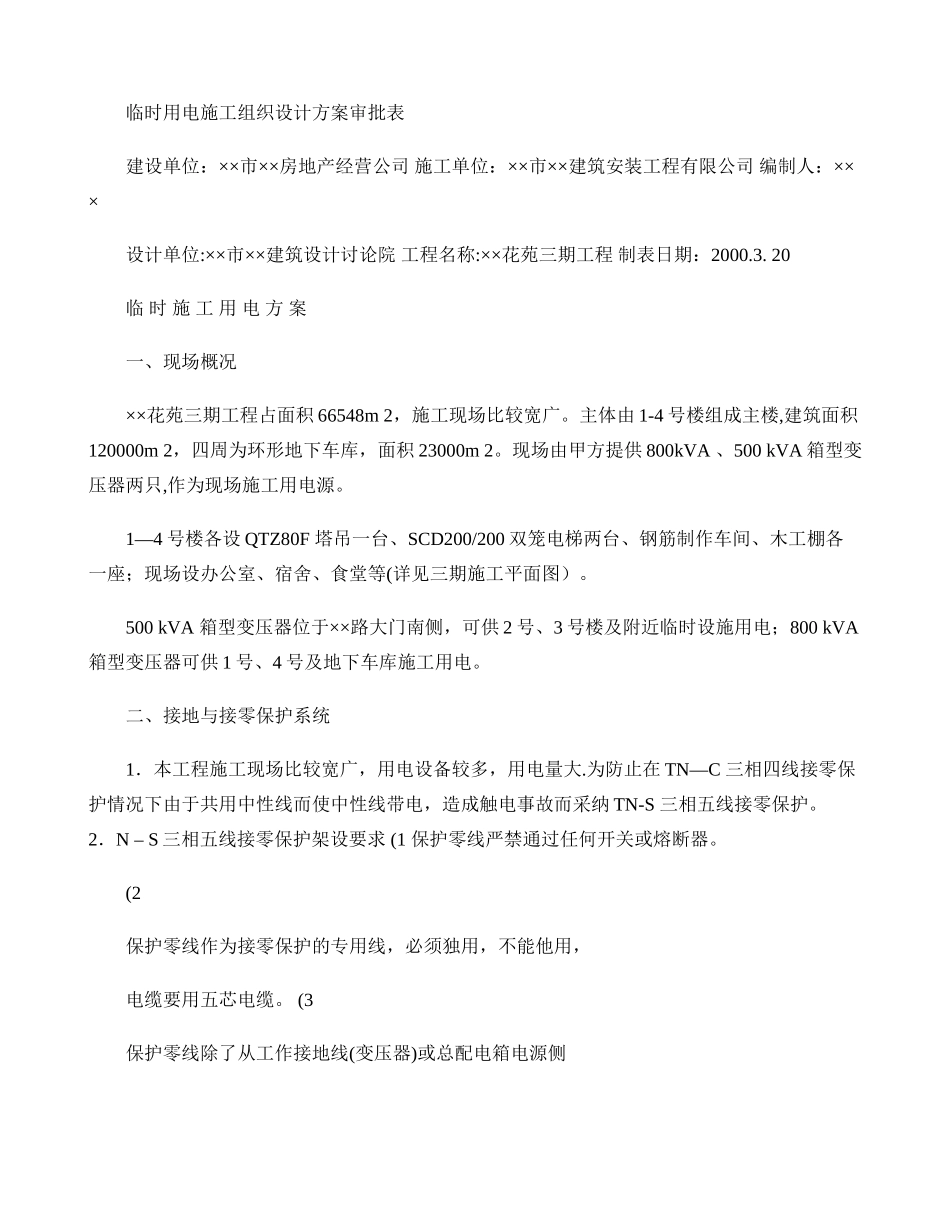

施工现场临时用电施工方案 目 录 施工组织设计（方案）（临时施工用电方案）报审表 第 58 页 临时用电施工组织设计方案审批表 第 59 页 临时施工用电方案 第 60 页 施工组织设计（方案） ( 临时施工用电方案 报审表工程名称:××花苑三期工程编号：安 2-1—1-1安 2-1-1—2临时用电施工组织设计方案审批表建设单位：××市×× 房地产经营公司 施工单位：××市×× 建筑安装工程有限公司 编制人：×××设计单位:××市×× 建筑设计讨论院 工程名称:×× 花苑三期工程 制表日期：2000.3. 20 临 时 施 工 用 电 方 案一、现场概况××花苑三期工程占面积 66548m 2，施工现场比较宽广。主体由 1-4 号楼组成主楼,建筑面积120000m 2，四周为环形地下车库，面积 23000m 2。现场由甲方提供 800kVA 、500 kVA 箱型变压器两只,作为现场施工用电源。1—4 号楼各设 QTZ80F 塔吊一台、SCD200/200 双笼电梯两台、钢筋制作车间、木工棚各一座；现场设办公室、宿舍、食堂等(详见三期施工平面图）。500 kVA 箱型变压器位于××路大门南侧，可供 2 号、3 号楼及附近临时设施用电；800 kVA箱型变压器可供 1 号、4 号及地下车库施工用电。二、接地与接零保护系统1．本工程施工现场比较宽广，用电设备较多，用电量大.为防止在 TN—C 三相四线接零保护情况下由于共用中性线而使中性线带电，造成触电事故而采纳 TN-S 三相五线接零保护。2．N – S 三相五线接零保护架设要求 (1 保护零线严禁通过任何开关或熔断器。(2保护零线作为接零保护的专用线，必须独用，不能他用， 电缆要用五芯电缆。 (3保护零线除了从工作接地线(变压器)或总配电箱电源侧零线引出外，在任何地方不得与工作零线有电气连接,特别注意电箱中防止经过铁质箱体形 成电气连接。 (4保护零线的截面积应不小于工作零线的截面积，同时必须满足机械强度的要求。（5 保护零线的统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用. （6重复接地必须在保护零线上。工作零线不能加重复接地(因工作零线加了重复接地，漏电保护器就无法使用) 。 （7保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处及末端做重复接地,配电线路越长，重复接地的作用越明显，为了接地电阻更小，可适当多打接地桩重复接地. 三、电源负荷计算1．变压器（500 kVA ）用电量验算 （1 变压器主要供电对象表 2—1-1—1...
