人工挖孔桩二级施工技术交底

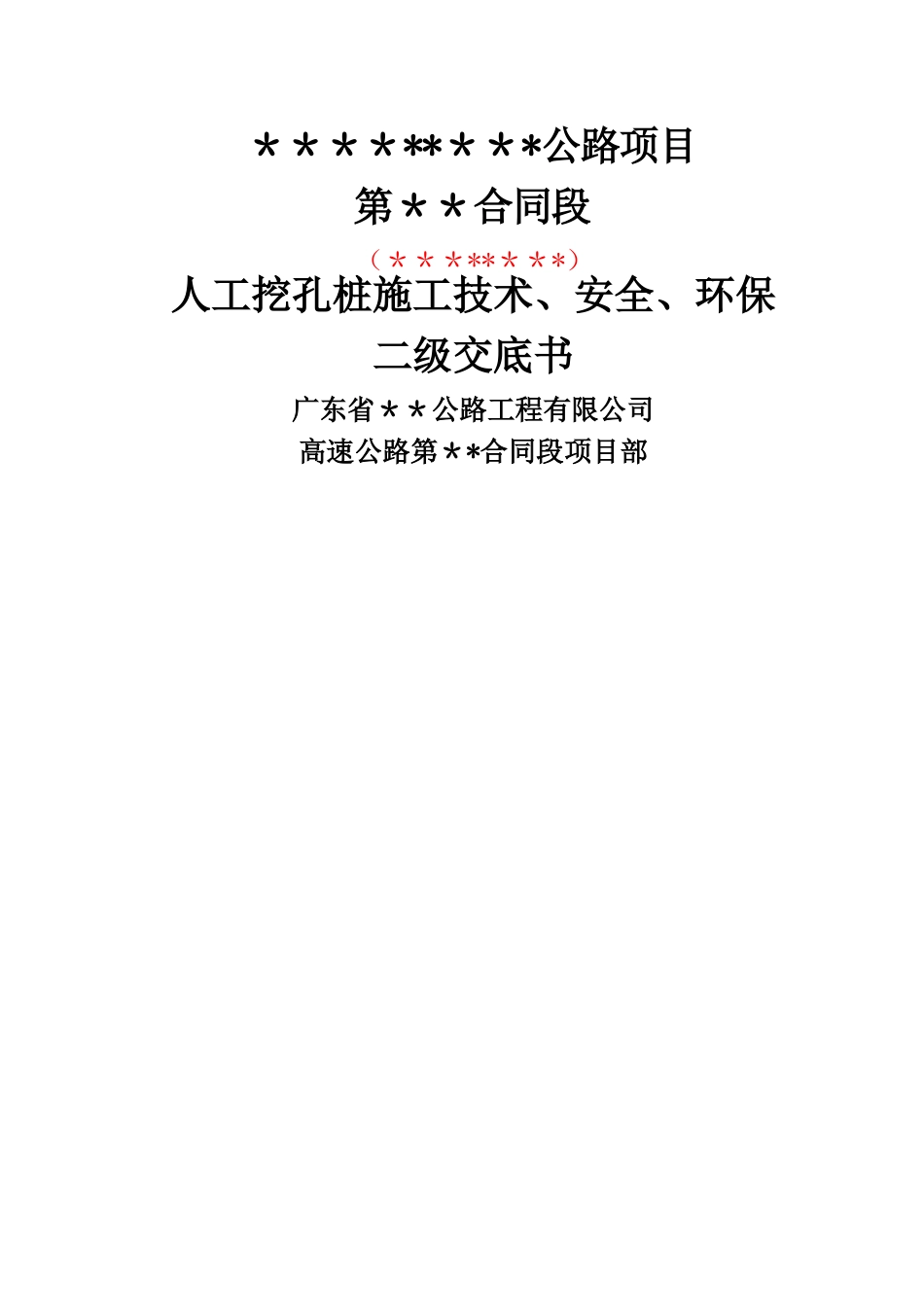

人工挖孔桩二级施工技术交底_第1页
1/16

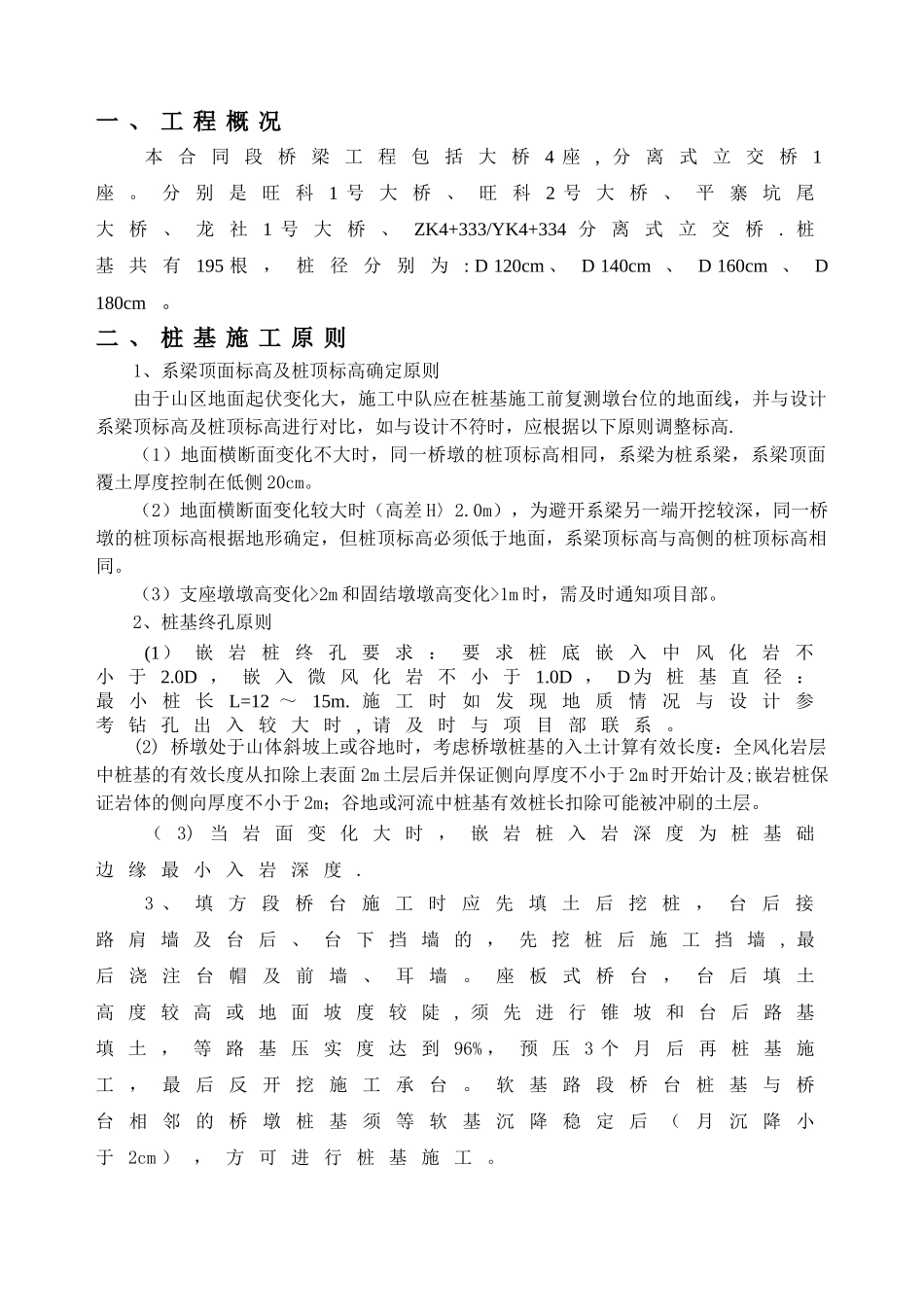

人工挖孔桩二级施工技术交底_第2页
2/16

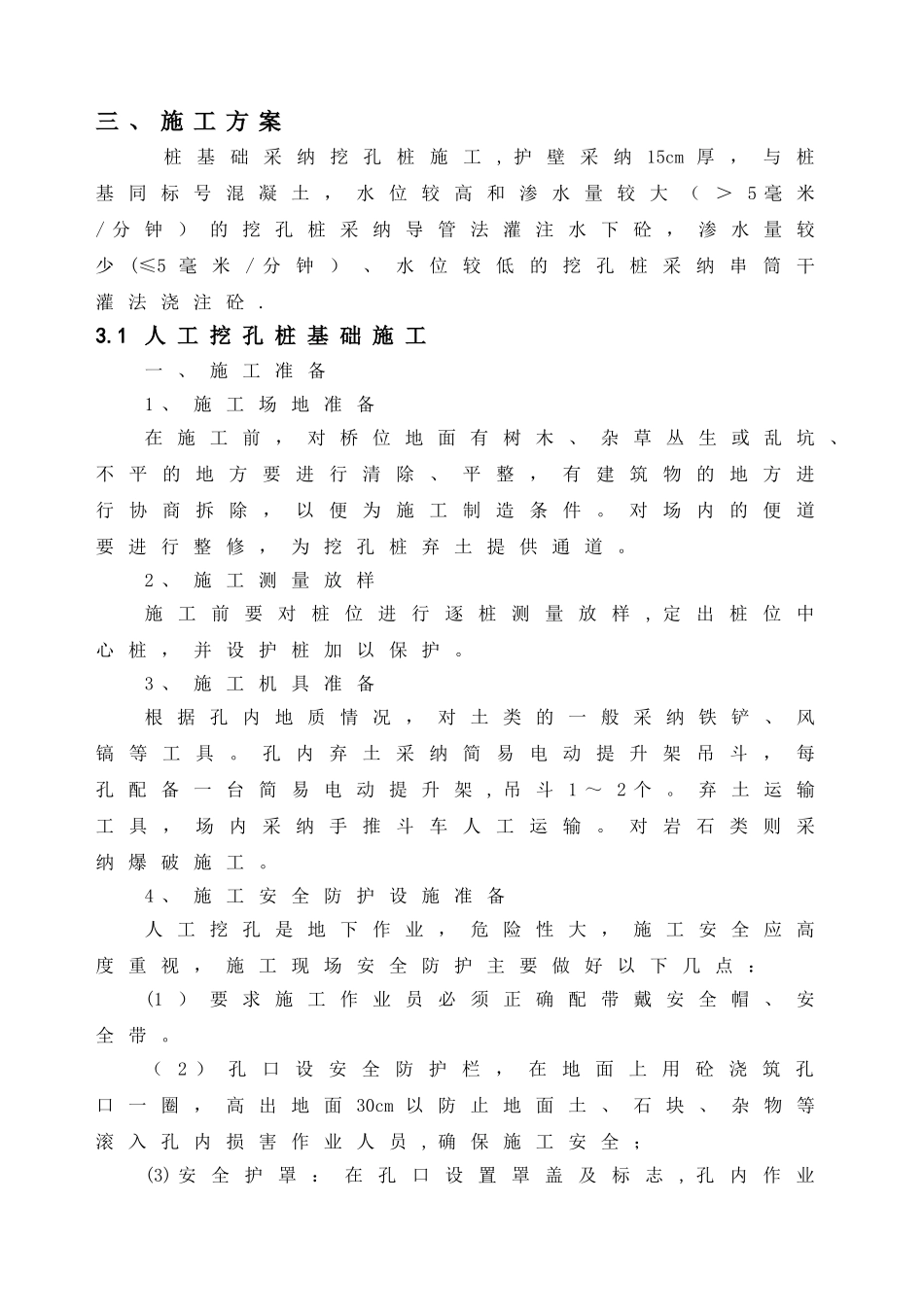

人工挖孔桩二级施工技术交底_第3页
3/16
*********公路项目第**合同段(********)人工挖孔桩施工技术、安全、环保二级交底书广东省**公路工程有限公司高速公路第**合同段项目部一 、 工 程 概 况本 合 同 段 桥 梁 工 程 包 括 大 桥 4 座 , 分 离 式 立 交 桥 1座 。 分 别 是 旺 科1 号 大 桥 、 旺 科2 号 大 桥 、 平 寨 坑 尾大 桥 、 龙 社1 号 大 桥 、ZK4+333/YK4+334 分 离 式 立 交 桥. 桩基 共 有195 根 , 桩 径 分 别 为: D 120cm 、 D 140cm 、 D 160cm 、 D 180cm 。二 、 桩 基 施 工 原 则1、系梁顶面标高及桩顶标高确定原则由于山区地面起伏变化大,施工中队应在桩基施工前复测墩台位的地面线,并与设计系梁顶标高及桩顶标高进行对比,如与设计不符时,应根据以下原则调整标高.(1)地面横断面变化不大时,同一桥墩的桩顶标高相同,系梁为桩系梁,系梁顶面覆土厚度控制在低侧 20cm。(2)地面横断面变化较大时(高差 H〉2.0m),为避开系梁另一端开挖较深,同一桥墩的桩顶标高根据地形确定,但桩顶标高必须低于地面,系梁顶标高与高侧的桩顶标高相同。(3)支座墩墩高变化>2m 和固结墩墩高变化>1m 时,需及时通知项目部。2、桩基终孔原则(1) 嵌 岩 桩 终 孔 要 求 : 要 求 桩 底 嵌 入 中 风 化 岩 不小 于 2.0D , 嵌 入 微 风 化 岩 不 小 于 1.0D , D 为 桩 基 直 径 :最 小 桩 长L=12 ~ 15m. 施 工 时 如 发 现 地 质 情 况 与 设 计 参考 钻 孔 出 入 较 大 时 , 请 及 时 与 项 目 部 联 系 。(2) 桥墩处于山体斜坡上或谷地时,考虑桥墩桩基的入土计算有效长度:全风化岩层中桩基的有效长度从扣除上表面 2m 土层后并保证侧向厚度不小于 2m 时开始计及;嵌岩桩保证岩体的侧向厚度不小于 2m;谷地或河流中桩基有效桩长扣除可能被冲刷的土层。( 3) 当 岩 面 变 化 大 时 , 嵌 岩 桩 入 岩 深 度 为 桩 基 础边 缘 最 小 入 岩 深 度 .3 、 填 方 段 桥 台 施 工 时 应 先 填 土 后 挖 桩 , 台 后 接路 肩 墙 及 台 后 、 台 下 挡 墙 的 , 先 挖 桩 后 施 工 挡 墙 , 最后 浇 注 台 帽 及 前 墙 、 耳 墙 。 座 板 式 桥 台 , 台 后 填 土高 度 较 ...
