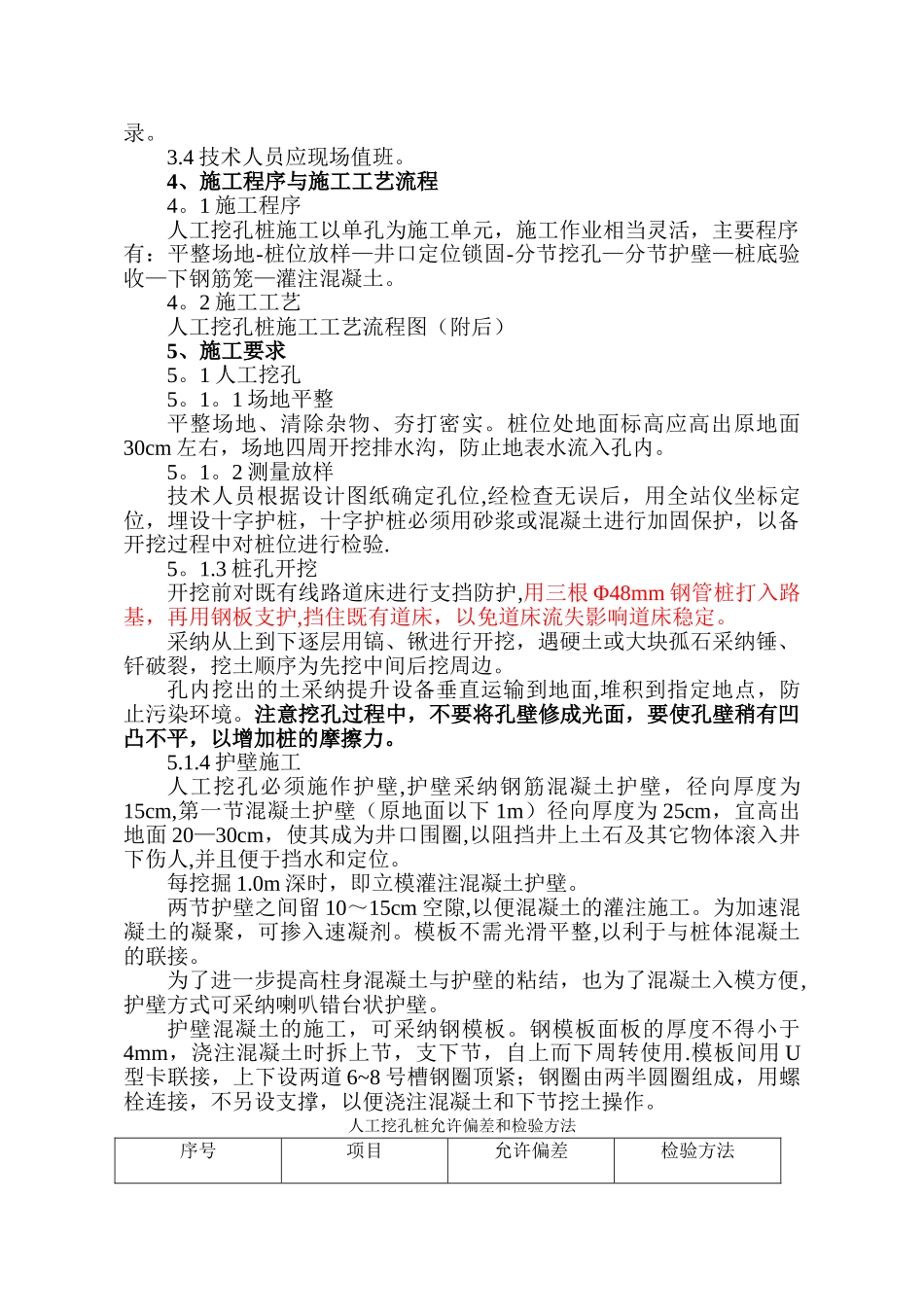

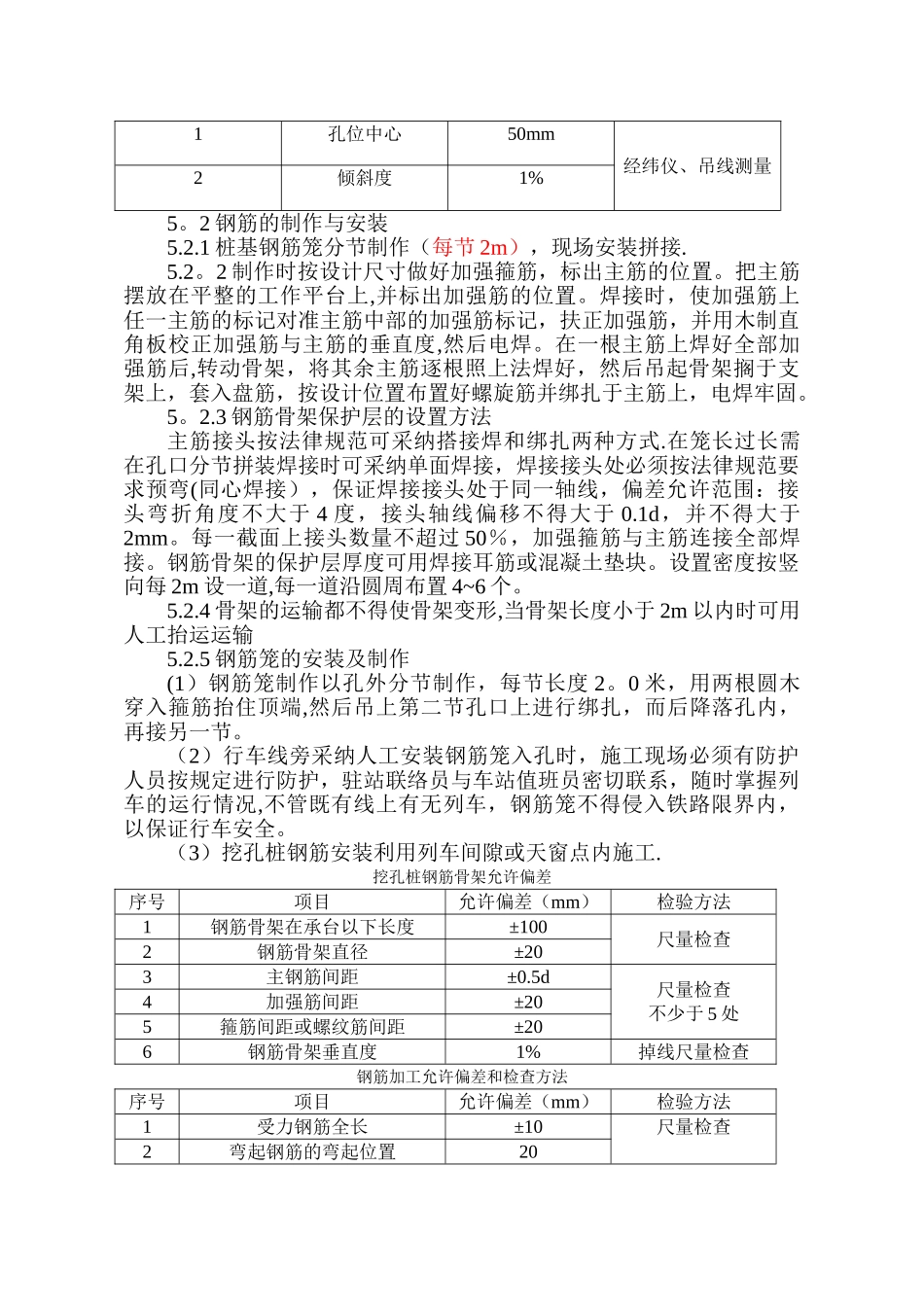

S312 温邵线罡头至李八庄段一级公路改建工程穿越焦柳铁路立交桥工程（焦柳铁路下行里程：K55+115。6)人工挖孔桩施工作业指导书编制： 审核: 批准: 中国通号电气化局郑州铁路工程公司 S312 穿越焦柳铁路立交桥工程项目经理部二〇一六年三月人工挖孔桩施工作业指导书1、适用范围 适用于 S312 穿越焦柳铁路立交桥，无地下水、少量地下水、孔壁不易坍塌的土层和风化软质岩层、孔深少于 20m 的桩基.2、作业准备2。1 场地平整，做好现场排水，并做到水通、电通、道路通.2。2 查阅有关档案资料，调查了解施工现场地上、地下的障碍物。如：地下电缆、旧墙基等分布情况，并针对情况提出预防事故的方案。2.3 熟悉桩基础工程设计图纸、说明及施工要求,以及完整的地质勘察报告书，以掌握施工区域各层土质的物理力学性质,桩持力层的岩土特征及埋深、地下水位及分布情况。2。4 根据施工方案要求备齐挖孔桩施工机具、模板、通风机、水泵、照明及动力电器以及土建钢筋混凝土工程的施工机具等，并检验各种机具的安全使用性能，确保施工机具使用安全。2。5 开挖前应对施工人员进行全面的安全技术交底;施工前对吊具及其它机具进行安全检查和试验，确保施工安全。3、技术要求3。1 混凝土采纳商品混凝土。3.2 钢筋笼按设计图纸要求施工，报请监理单位验收.3.3 挖孔和混凝土灌注过程中，现场技术人员应做好挖孔和灌注记录。3.4 技术人员应现场值班。4、施工程序与施工工艺流程4。1 施工程序人工挖孔桩施工以单孔为施工单元，施工作业相当灵活，主要程序有：平整场地-桩位放样—井口定位锁固-分节挖孔—分节护壁—桩底验收—下钢筋笼—灌注混凝土。4。2 施工工艺人工挖孔桩施工工艺流程图（附后）5、施工要求5。1 人工挖孔5。1。1 场地平整平整场地、清除杂物、夯打密实。桩位处地面标高应高出原地面30cm 左右，场地四周开挖排水沟，防止地表水流入孔内。5。1。2 测量放样技术人员根据设计图纸确定孔位,经检查无误后，用全站仪坐标定位，埋设十字护桩，十字护桩必须用砂浆或混凝土进行加固保护，以备开挖过程中对桩位进行检验.5。1.3 桩孔开挖开挖前对既有线路道床进行支挡防护,用三根 Φ48mm 钢管桩打入路基，再用钢板支护,挡住既有道床，以免道床流失影响道床稳定。采纳从上到下逐层用镐、锹进行开挖，遇硬土或大块孤石采纳锤、钎破裂，挖土顺序为先挖中间后挖周边。孔内挖出的土采纳提升设备垂直运输到地面,堆积到指定地点，防止污染环境...
