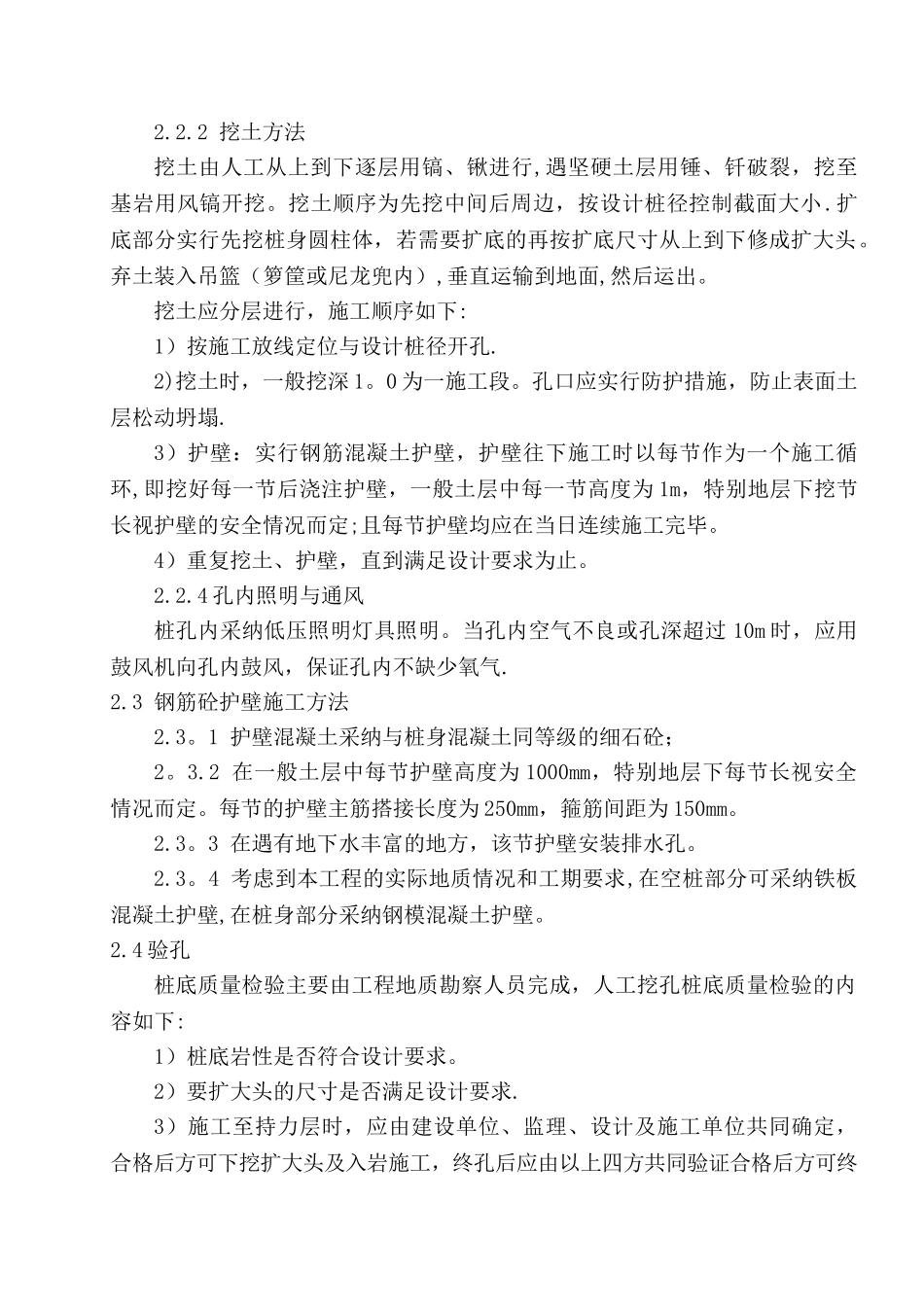

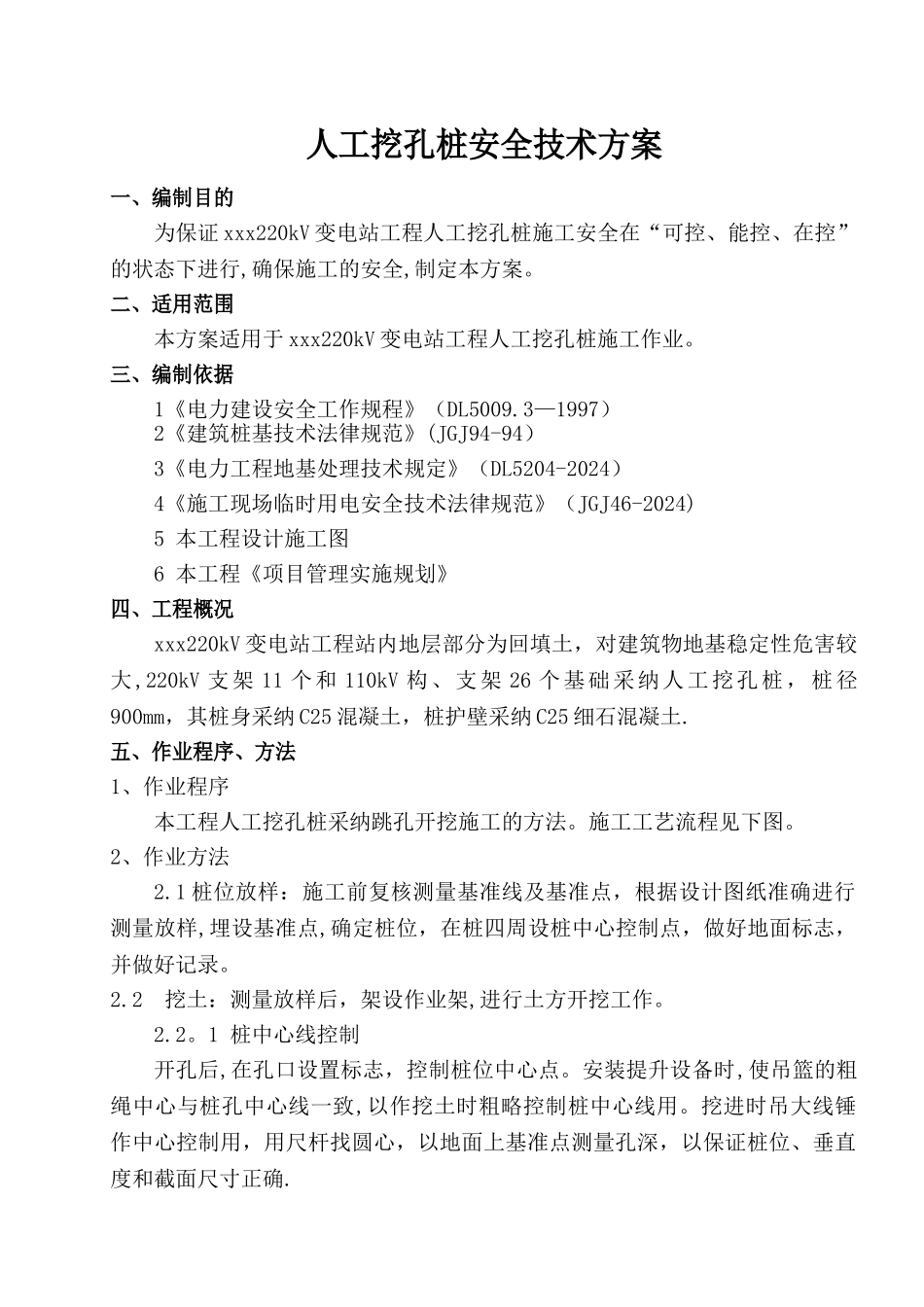

人工挖孔桩安全技术方案一、编制目的为保证 xxx220kV 变电站工程人工挖孔桩施工安全在“可控、能控、在控”的状态下进行,确保施工的安全,制定本方案。二、适用范围本方案适用于 xxx220kV 变电站工程人工挖孔桩施工作业。三、编制依据1《电力建设安全工作规程》（DL5009.3—1997）2《建筑桩基技术法律规范》(JGJ94-94）3《电力工程地基处理技术规定》（DL5204-2024）4《施工现场临时用电安全技术法律规范》（JGJ46-2024)5 本工程设计施工图6 本工程《项目管理实施规划》四、工程概况xxx220kV 变电站工程站内地层部分为回填土，对建筑物地基稳定性危害较大,220kV 支架 11 个和 110kV 构、支架 26 个基础采纳人工挖孔桩， 桩径900mm，其桩身采纳 C25 混凝土，桩护壁采纳 C25 细石混凝土.五、作业程序、方法1、作业程序 本工程人工挖孔桩采纳跳孔开挖施工的方法。施工工艺流程见下图。2、作业方法2.1 桩位放样：施工前复核测量基准线及基准点，根据设计图纸准确进行测量放样,埋设基准点,确定桩位，在桩四周设桩中心控制点，做好地面标志，并做好记录。2.2 挖土：测量放样后，架设作业架,进行土方开挖工作。2.2。1 桩中心线控制 开孔后,在孔口设置标志，控制桩位中心点。安装提升设备时,使吊篮的粗绳中心与桩孔中心线一致,以作挖土时粗略控制桩中心线用。挖进时吊大线锤作中心控制用，用尺杆找圆心，以地面上基准点测量孔深，以保证桩位、垂直度和截面尺寸正确.2.2.2 挖土方法挖土由人工从上到下逐层用镐、锹进行,遇坚硬土层用锤、钎破裂，挖至基岩用风镐开挖。挖土顺序为先挖中间后周边，按设计桩径控制截面大小.扩底部分实行先挖桩身圆柱体，若需要扩底的再按扩底尺寸从上到下修成扩大头。弃土装入吊篮（箩筐或尼龙兜内）,垂直运输到地面,然后运出。挖土应分层进行，施工顺序如下:1）按施工放线定位与设计桩径开孔.2)挖土时，一般挖深 1。0 为一施工段。孔口应实行防护措施，防止表面土层松动坍塌.3）护壁：实行钢筋混凝土护壁，护壁往下施工时以每节作为一个施工循环,即挖好每一节后浇注护壁，一般土层中每一节高度为 1m，特别地层下挖节长视护壁的安全情况而定;且每节护壁均应在当日连续施工完毕。4）重复挖土、护壁，直到满足设计要求为止。2.2.4 孔内照明与通风桩孔内采纳低压照明灯具照明。当孔内空气不良或孔深超过 10m 时，应用鼓风机向孔内鼓风，保证孔内不缺少氧气.2.3 钢筋砼护壁施工方法2.3。1 护壁混凝...
