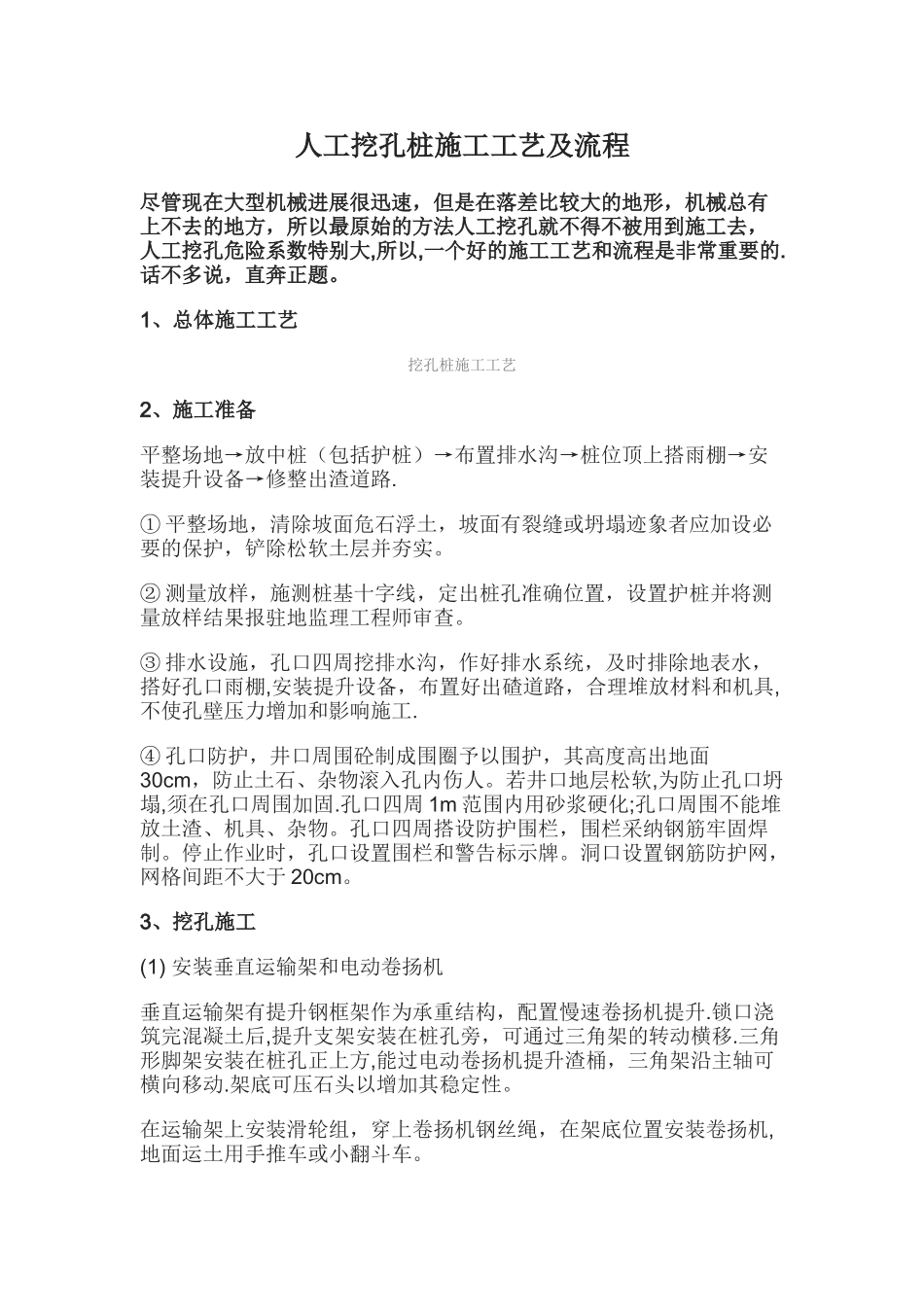

人工挖孔桩施工工艺及流程尽管现在大型机械进展很迅速,但是在落差比较大的地形,机械总有上不去的地方,所以最原始的方法人工挖孔就不得不被用到施工去,人工挖孔危险系数特别大,所以,一个好的施工工艺和流程是非常重要的.话不多说,直奔正题。1、总体施工工艺挖孔桩施工工艺2、施工准备平整场地→放中桩(包括护桩)→布置排水沟→桩位顶上搭雨棚→安装提升设备→修整出渣道路.① 平整场地,清除坡面危石浮土,坡面有裂缝或坍塌迹象者应加设必要的保护,铲除松软土层并夯实。② 测量放样,施测桩基十字线,定出桩孔准确位置,设置护桩并将测量放样结果报驻地监理工程师审查。③ 排水设施,孔口四周挖排水沟,作好排水系统,及时排除地表水,搭好孔口雨棚,安装提升设备,布置好出碴道路,合理堆放材料和机具,不使孔壁压力增加和影响施工.④ 孔口防护,井口周围砼制成围圈予以围护,其高度高出地面30cm,防止土石、杂物滚入孔内伤人。若井口地层松软,为防止孔口坍塌,须在孔口周围加固.孔口四周 1m 范围内用砂浆硬化;孔口周围不能堆放土渣、机具、杂物。孔口四周搭设防护围栏,围栏采纳钢筋牢固焊制。停止作业时,孔口设置围栏和警告标示牌。洞口设置钢筋防护网,网格间距不大于 20cm。3、挖孔施工(1) 安装垂直运输架和电动卷扬机垂直运输架有提升钢框架作为承重结构,配置慢速卷扬机提升.锁口浇筑完混凝土后,提升支架安装在桩孔旁,可通过三角架的转动横移.三角形脚架安装在桩孔正上方,能过电动卷扬机提升渣桶,三角架沿主轴可横向移动.架底可压石头以增加其稳定性。在运输架上安装滑轮组,穿上卷扬机钢丝绳,在架底位置安装卷扬机,地面运土用手推车或小翻斗车。在地面按护壁处理挖深 1m,安放护壁模板,浇筑 C30 砼形成井圈,井圈上口即井台座比周围地面或桩基顶标高(两者以高标高为准)高出30cm,以避开井口进水或掉落杂物.圈顶通过测量准确测设四个控制点以铁钉做标记,通过这四个控制点校核孔中心位置和垂直度。在井圈内壁用油漆做水准标记,以便控制桩底高程。(2) 安装活底吊桶、活动盖板、照明、水泵及通风机在安装滑轮组和吊桶时,保持吊桶与孔壁之间留有适当距离,防止施工过程中吊桶碰撞孔壁,预防安全事故,井底照明必须用低压电源(36V)、防破电线、带罩的防水、防爆照明灯.孔口四周设置围护栏。当桩孔深度大于 10m 时,应进行井下机械通风,加强空气的流动,必要时向井下输送氧气,防止有毒气体对人体的危害,操作时上下人...
