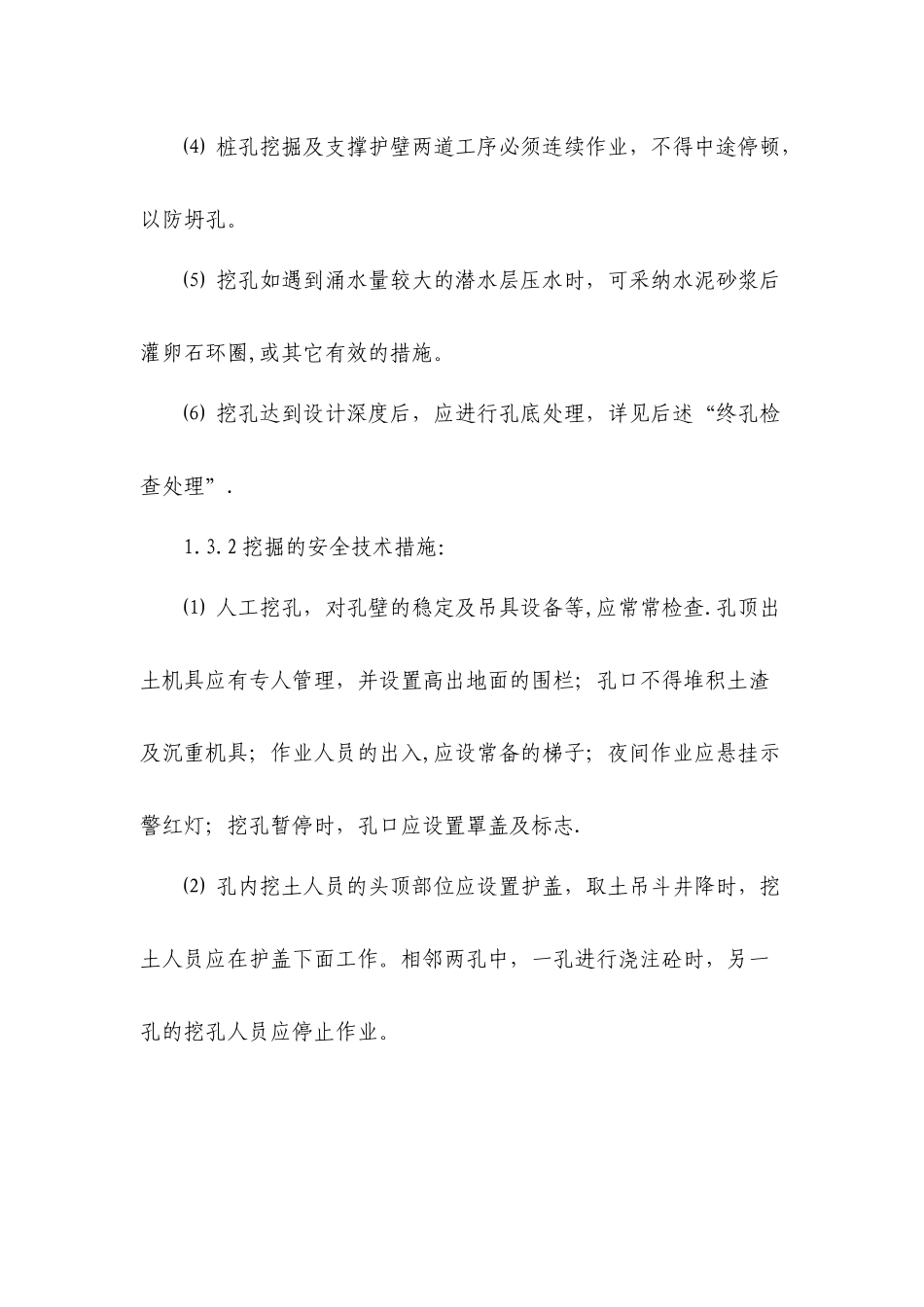

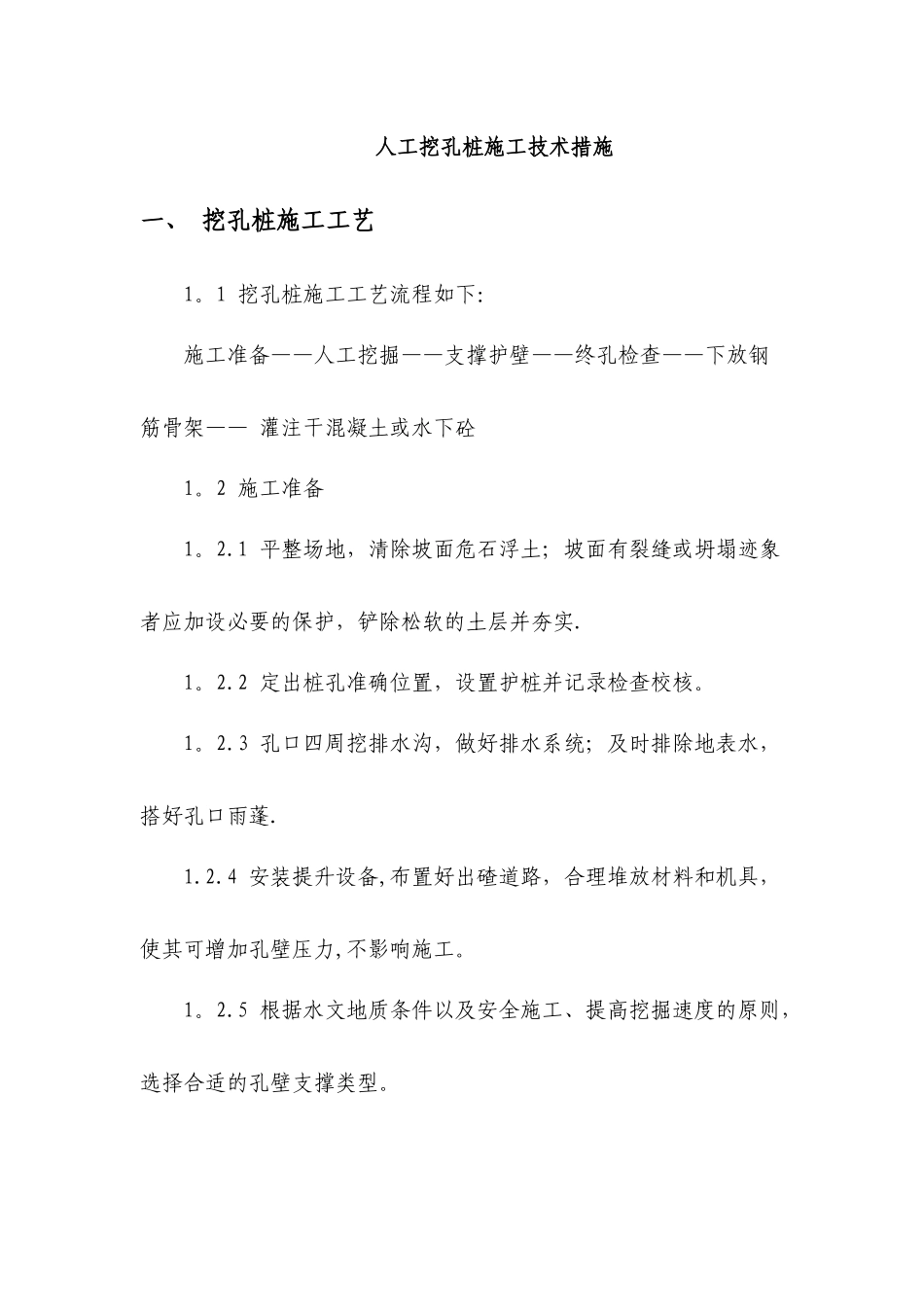

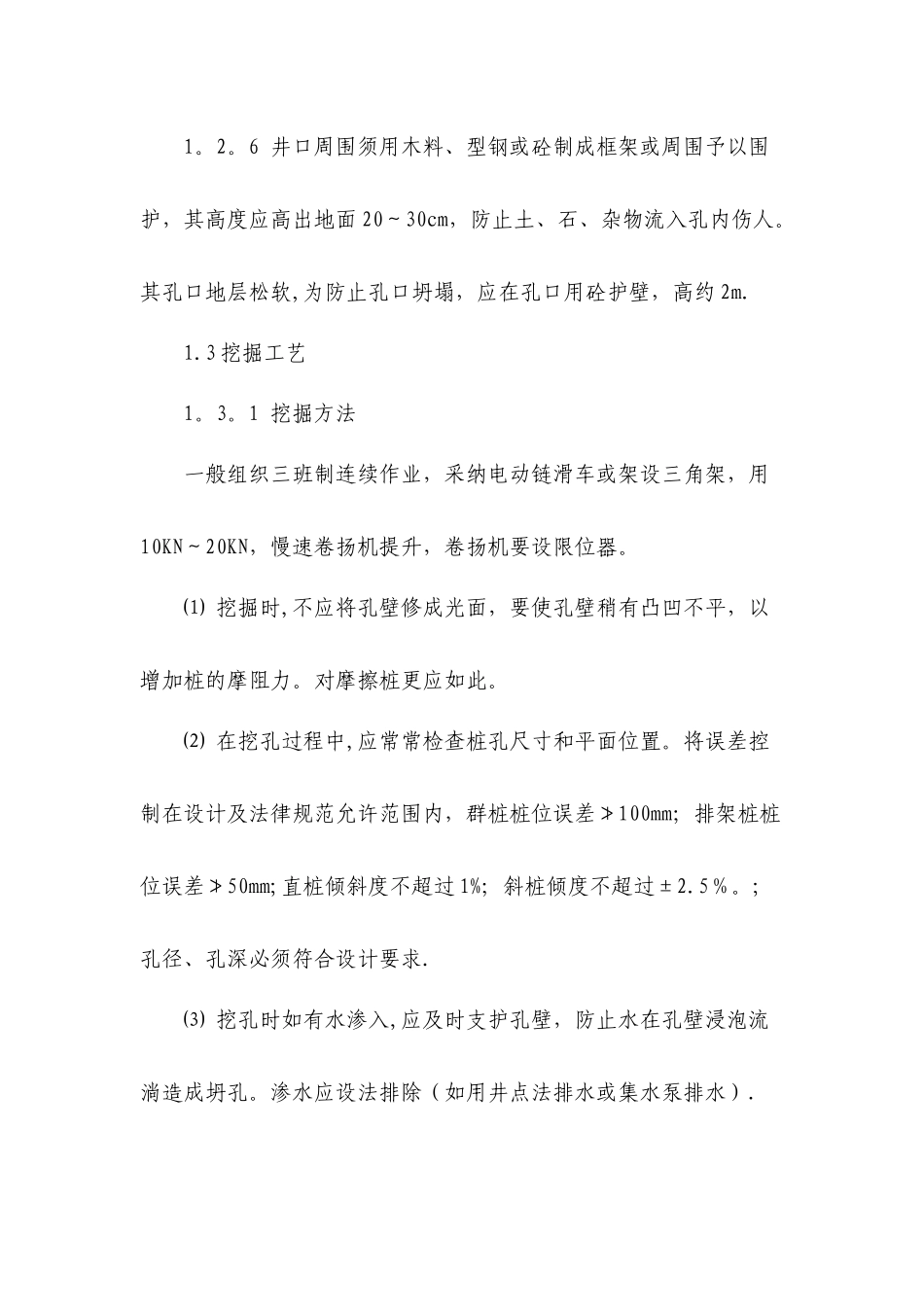

人工挖孔桩施工技术措施一、 挖孔桩施工工艺1。1 挖孔桩施工工艺流程如下:施工准备——人工挖掘——支撑护壁——终孔检查——下放钢筋骨架—— 灌注干混凝土或水下砼1。2 施工准备1。2.1 平整场地,清除坡面危石浮土;坡面有裂缝或坍塌迹象者应加设必要的保护,铲除松软的土层并夯实.1。2.2 定出桩孔准确位置,设置护桩并记录检查校核。1。2.3 孔口四周挖排水沟,做好排水系统;及时排除地表水,搭好孔口雨蓬.1.2.4 安装提升设备,布置好出碴道路,合理堆放材料和机具,使其可增加孔壁压力,不影响施工。 1。2.5 根据水文地质条件以及安全施工、提高挖掘速度的原则,选择合适的孔壁支撑类型。 1。2。6 井口周围须用木料、型钢或砼制成框架或周围予以围护,其高度应高出地面 20~30cm,防止土、石、杂物流入孔内伤人。其孔口地层松软,为防止孔口坍塌,应在孔口用砼护壁,高约 2m. 1.3 挖掘工艺 1。3。1 挖掘方法 一般组织三班制连续作业,采纳电动链滑车或架设三角架,用10KN~20KN,慢速卷扬机提升,卷扬机要设限位器。 ⑴ 挖掘时,不应将孔壁修成光面,要使孔壁稍有凸凹不平,以增加桩的摩阻力。对摩擦桩更应如此。 ⑵ 在挖孔过程中,应常常检查桩孔尺寸和平面位置。将误差控制在设计及法律规范允许范围内,群桩桩位误差≯100mm;排架桩桩位误差≯50mm;直桩倾斜度不超过 1%;斜桩倾度不超过±2.5%。;孔径、孔深必须符合设计要求. ⑶ 挖孔时如有水渗入,应及时支护孔壁,防止水在孔壁浸泡流淌造成坍孔。渗水应设法排除(如用井点法排水或集水泵排水). ⑷ 桩孔挖掘及支撑护壁两道工序必须连续作业,不得中途停顿,以防坍孔。 ⑸ 挖孔如遇到涌水量较大的潜水层压水时,可采纳水泥砂浆后灌卵石环圈,或其它有效的措施。 ⑹ 挖孔达到设计深度后,应进行孔底处理,详见后述“终孔检查处理”. 1.3.2 挖掘的安全技术措施: ⑴ 人工挖孔,对孔壁的稳定及吊具设备等,应常常检查.孔顶出土机具应有专人管理,并设置高出地面的围栏;孔口不得堆积土渣及沉重机具;作业人员的出入,应设常备的梯子;夜间作业应悬挂示警红灯;挖孔暂停时,孔口应设置罩盖及标志. ⑵ 孔内挖土人员的头顶部位应设置护盖,取土吊斗井降时,挖土人员应在护盖下面工作。相邻两孔中,一孔进行浇注砼时,另一孔的挖孔人员应停止作业。 ⑶ 人工挖孔,除应常常检查孔内的气体情况外,并应遵守下列规定: 1)挖孔人员下孔作业前,应先用鼓风机将孔内空...
