人工挖孔桩施工技术方案

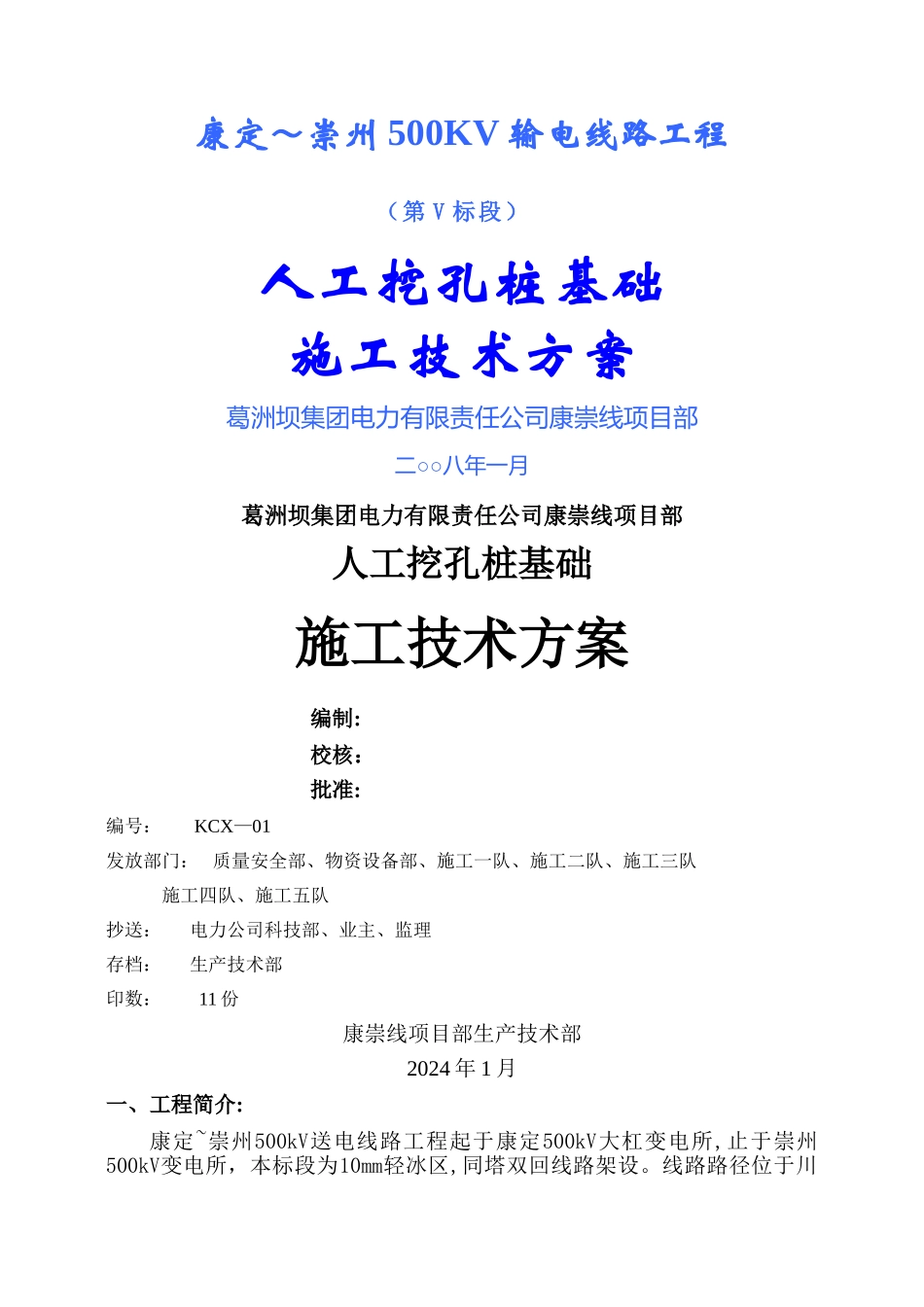

人工挖孔桩施工技术方案_第1页
1/8

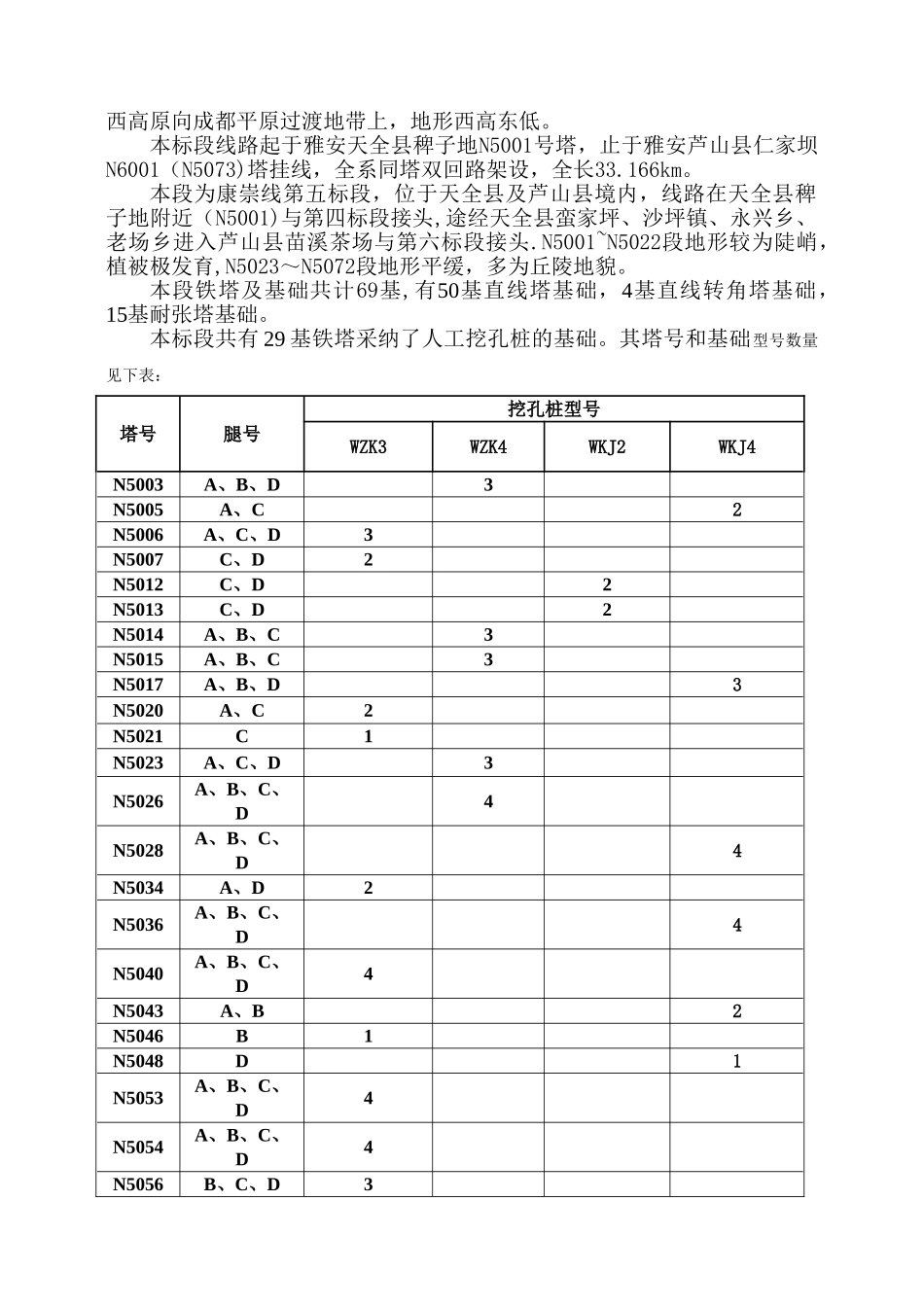

人工挖孔桩施工技术方案_第2页
2/8

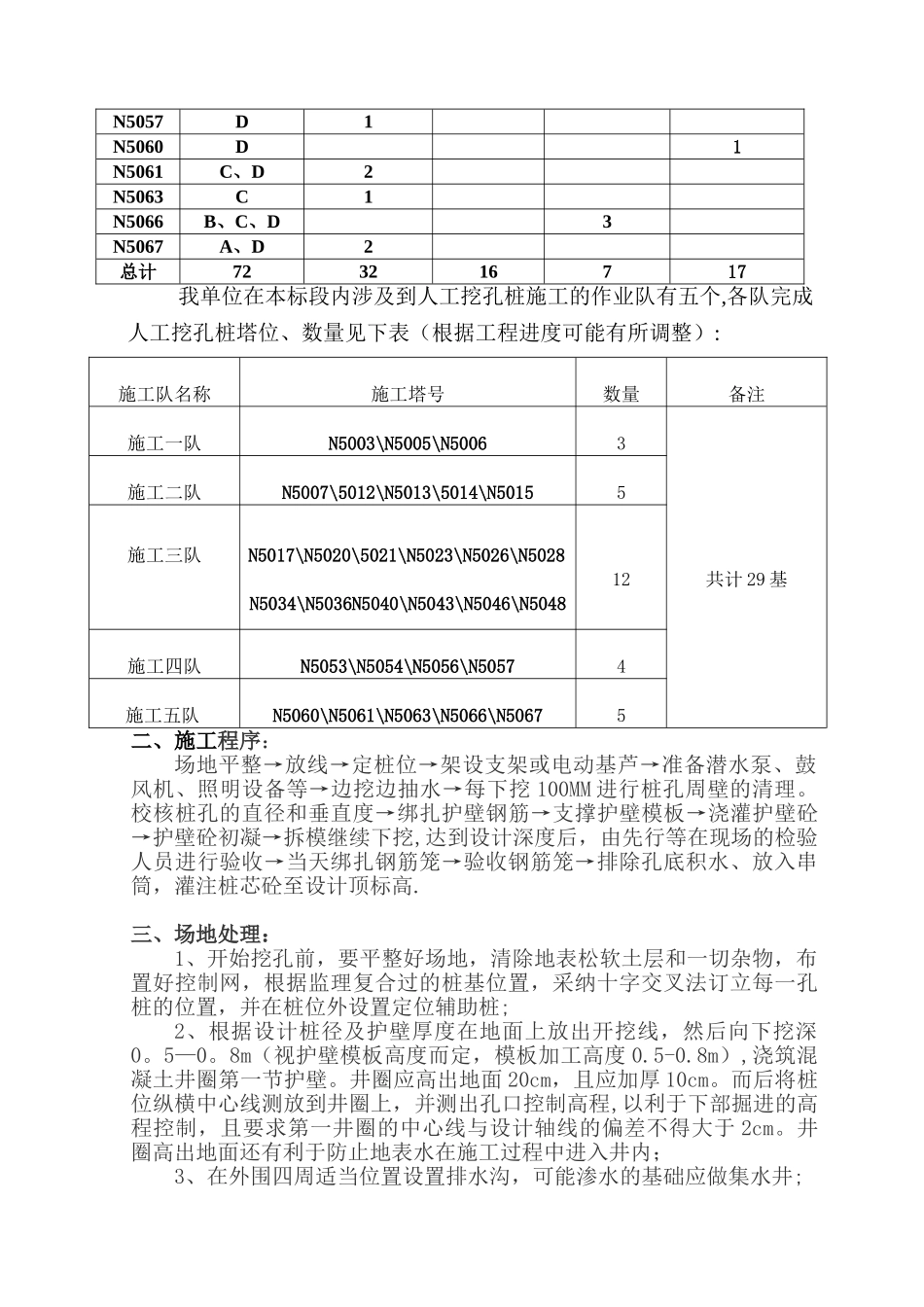

人工挖孔桩施工技术方案_第3页
3/8
康定~崇州 500KV 输电线路工程(第 V 标段)人工挖孔桩基础施工技术方案葛洲坝集团电力有限责任公司康崇线项目部二○○八年一月葛洲坝集团电力有限责任公司康崇线项目部人工挖孔桩基础施工技术方案编制:校核:批准:编号: KCX—01发放部门: 质量安全部、物资设备部、施工一队、施工二队、施工三队 施工四队、施工五队抄送: 电力公司科技部、业主、监理存档: 生产技术部印数: 11 份康崇线项目部生产技术部2024 年 1 月一、工程简介:康定~崇州500kV送电线路工程起于康定500kV大杠变电所,止于崇州500kV变电所,本标段为10mm轻冰区,同塔双回线路架设。线路路径位于川西高原向成都平原过渡地带上,地形西高东低。本标段线路起于雅安天全县稗子地N5001号塔,止于雅安芦山县仁家坝N6001(N5073)塔挂线,全系同塔双回路架设,全长33.166km。本段为康崇线第五标段,位于天全县及芦山县境内,线路在天全县稗子地附近(N5001)与第四标段接头,途经天全县蛮家坪、沙坪镇、永兴乡、老场乡进入芦山县苗溪茶场与第六标段接头.N5001~N5022段地形较为陡峭,植被极发育,N5023~N5072段地形平缓,多为丘陵地貌。本段铁塔及基础共计69基,有50基直线塔基础,4基直线转角塔基础,15基耐张塔基础。本标段共有 29 基铁塔采纳了人工挖孔桩的基础。其塔号和基础型号数量见下表:塔号腿号挖孔桩型号WZK3WZK4WKJ2WKJ4N5003A、B、D 3 N5005A、C 2N5006A、C、D3 N5007C、D2 N5012C、D 2 N5013C、D 2 N5014A、B、C 3 N5015A、B、C 3 N5017A、B、D 3N5020A、C2 N5021C1 N5023A、C、D 3 N5026A、B、C、D 4 N5028A、B、C、D 4N5034A、D2 N5036A、B、C、D 4N5040A、B、C、D4 N5043A、B 2N5046B1 N5048D 1N5053A、B、C、D4 N5054A、B、C、D4 N5056B、C、D3 N5057D1 N5060D 1N5061C、D2 N5063C1 N5066B、C、D 3 N5067A、D2 总计723216717我单位在本标段内涉及到人工挖孔桩施工的作业队有五个,各队完成人工挖孔桩塔位、数量见下表(根据工程进度可能有所调整):施工队名称施工塔号数量备注施工一队N5003\N5005\N50063共计 29 基施工二队N5007\5012\N5013\5014\N50155施工三队N5017\N5020\5021\N5023\N5026\N5028N5034\N5036N5040\N5043\N5046\N504812施工四队N5053\N5054\N5056\N50574施工五队N5060\N5061\N5063\N5066\N50675二、施工程序:场地平整→放线→定桩位→架设支架或电动基芦→准备潜水泵、鼓风机、照明设备等→边...
