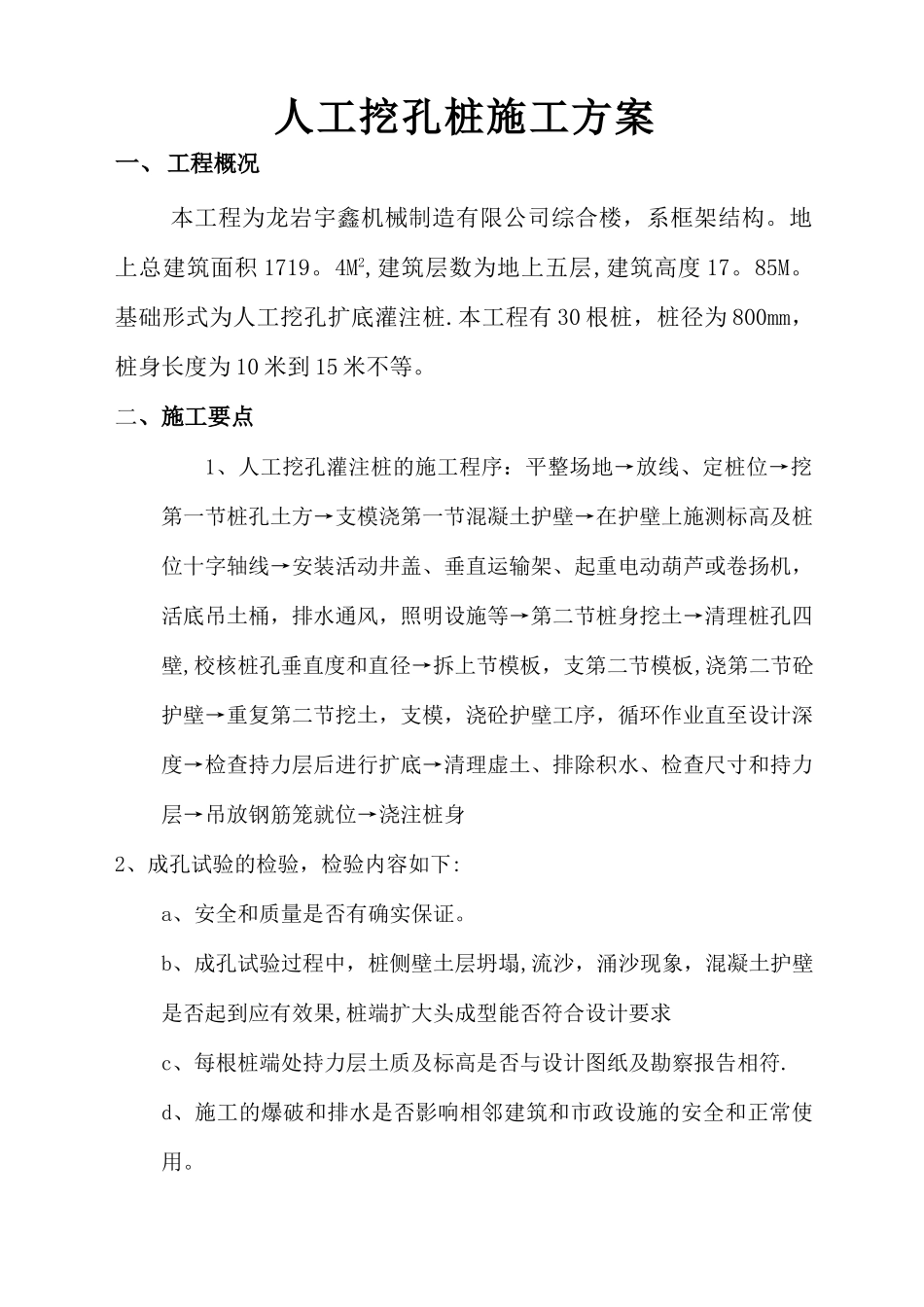

人工挖孔桩施工方案(打)_第1页
1/4

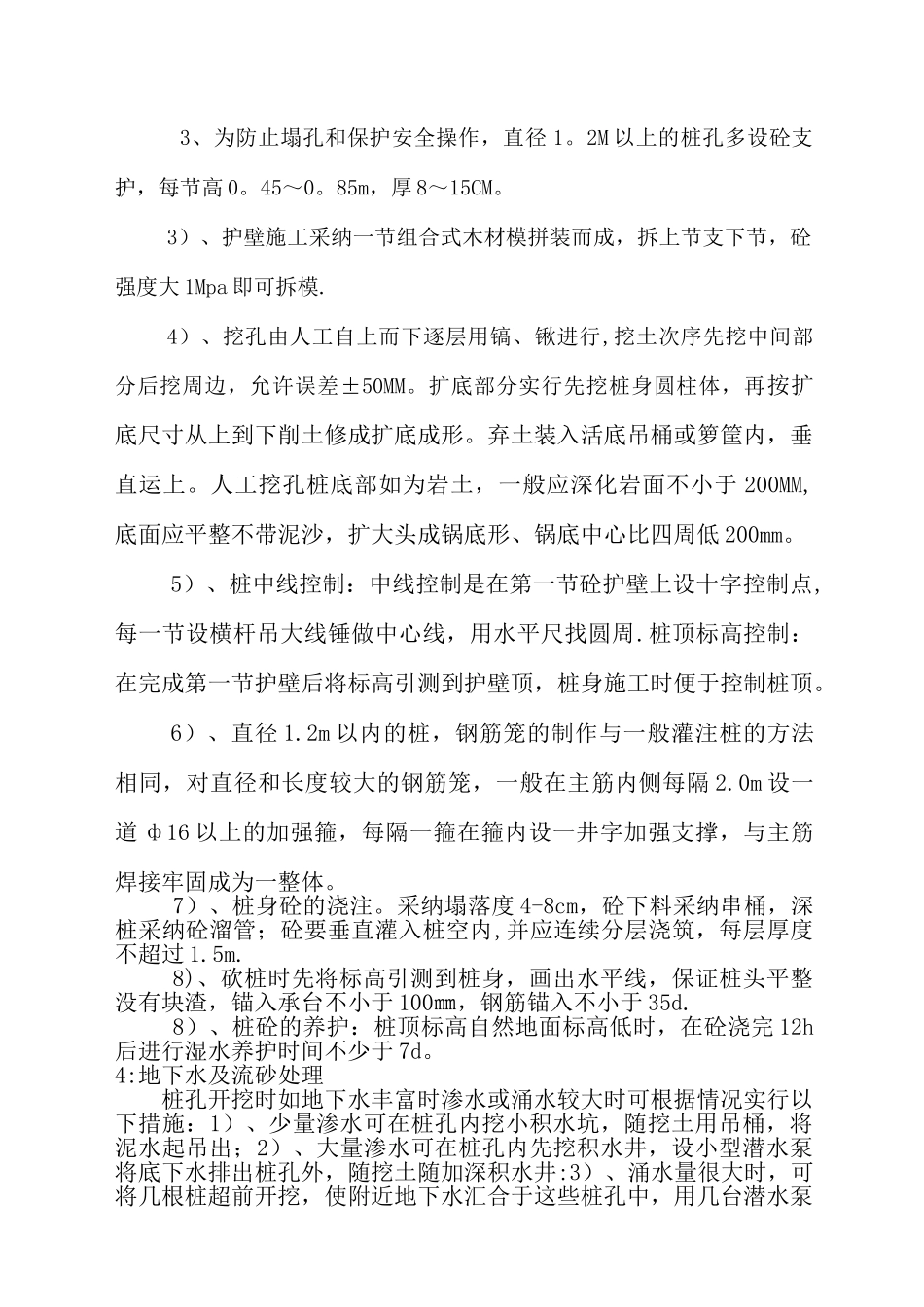

人工挖孔桩施工方案(打)_第2页
2/4

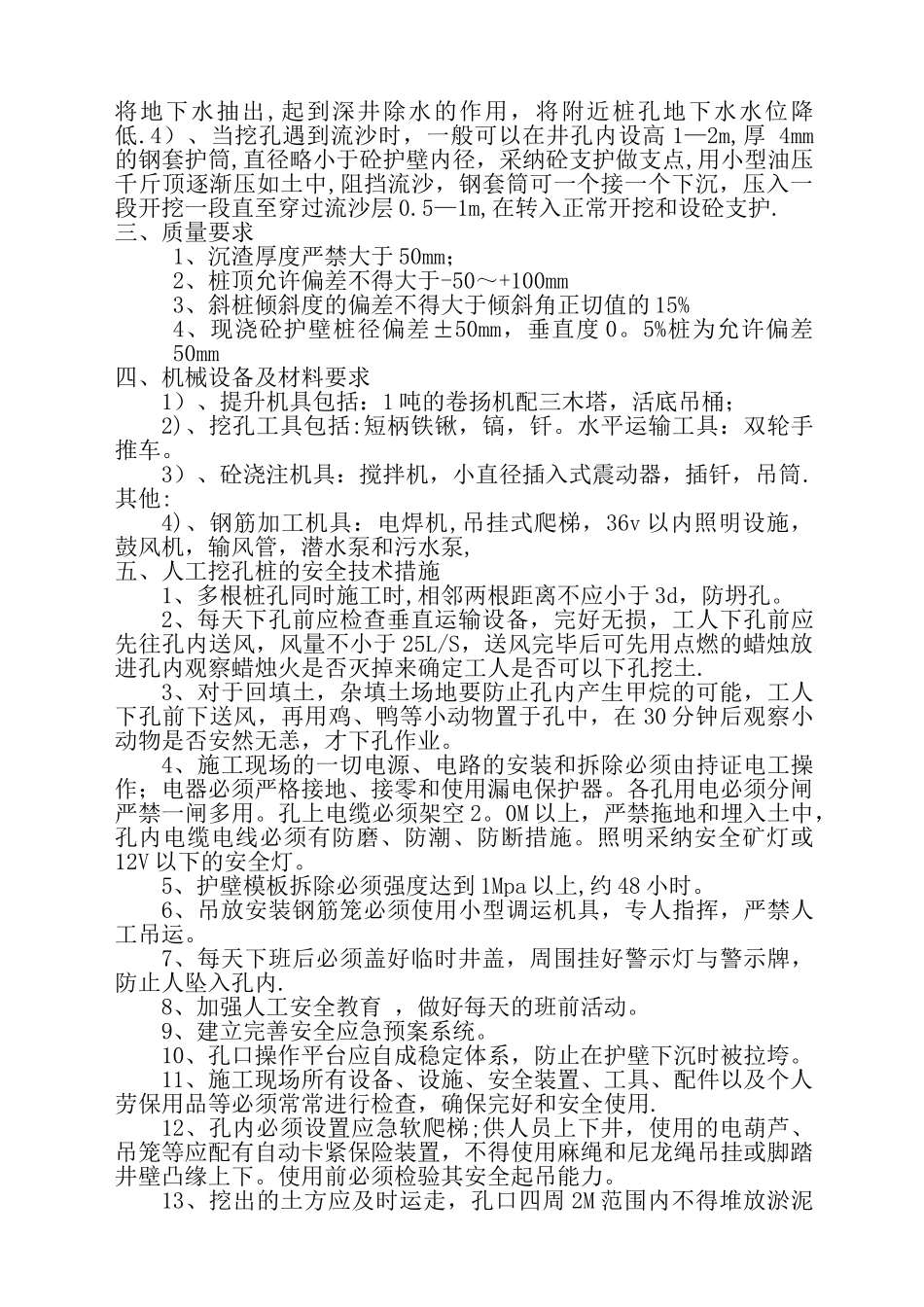

人工挖孔桩施工方案(打)_第3页
3/4
人工挖孔桩施工方案一、 工程概况本工程为龙岩宇鑫机械制造有限公司综合楼,系框架结构。地上总建筑面积 1719。4M2,建筑层数为地上五层,建筑高度 17。85M。基础形式为人工挖孔扩底灌注桩.本工程有 30 根桩,桩径为 800mm,桩身长度为 10 米到 15 米不等。 二、施工要点1、人工挖孔灌注桩的施工程序:平整场地→放线、定桩位→挖第一节桩孔土方→支模浇第一节混凝土护壁→在护壁上施测标高及桩位十字轴线→安装活动井盖、垂直运输架、起重电动葫芦或卷扬机,活底吊土桶,排水通风,照明设施等→第二节桩身挖土→清理桩孔四壁,校核桩孔垂直度和直径→拆上节模板,支第二节模板,浇第二节砼护壁→重复第二节挖土,支模,浇砼护壁工序,循环作业直至设计深度→检查持力层后进行扩底→清理虚土、排除积水、检查尺寸和持力层→吊放钢筋笼就位→浇注桩身2、成孔试验的检验,检验内容如下:a、安全和质量是否有确实保证。b、成孔试验过程中,桩侧壁土层坍塌,流沙,涌沙现象,混凝土护壁是否起到应有效果,桩端扩大头成型能否符合设计要求c、每根桩端处持力层土质及标高是否与设计图纸及勘察报告相符.d、施工的爆破和排水是否影响相邻建筑和市政设施的安全和正常使用。3、为防止塌孔和保护安全操作,直径 1。2M 以上的桩孔多设砼支护,每节高 0。45~0。85m,厚 8~15CM。3)、护壁施工采纳一节组合式木材模拼装而成,拆上节支下节,砼强度大 1Mpa 即可拆模.4)、挖孔由人工自上而下逐层用镐、锹进行,挖土次序先挖中间部分后挖周边,允许误差±50MM。扩底部分实行先挖桩身圆柱体,再按扩底尺寸从上到下削土修成扩底成形。弃土装入活底吊桶或箩筐内,垂直运上。人工挖孔桩底部如为岩土,一般应深化岩面不小于 200MM,底面应平整不带泥沙,扩大头成锅底形、锅底中心比四周低 200mm。5)、桩中线控制:中线控制是在第一节砼护壁上设十字控制点,每一节设横杆吊大线锤做中心线,用水平尺找圆周.桩顶标高控制:在完成第一节护壁后将标高引测到护壁顶,桩身施工时便于控制桩顶。6)、直径 1.2m 以内的桩,钢筋笼的制作与一般灌注桩的方法相同,对直径和长度较大的钢筋笼,一般在主筋内侧每隔 2.0m 设一道 ф16 以上的加强箍,每隔一箍在箍内设一井字加强支撑,与主筋焊接牢固成为一整体。7)、桩身砼的浇注。采纳塌落度 4-8cm,砼下料采纳串桶,深桩采纳砼溜管;砼要垂直灌入桩空内,并应连续分层浇筑,每层厚度不超过 1.5m.8)、砍桩时先将标...
