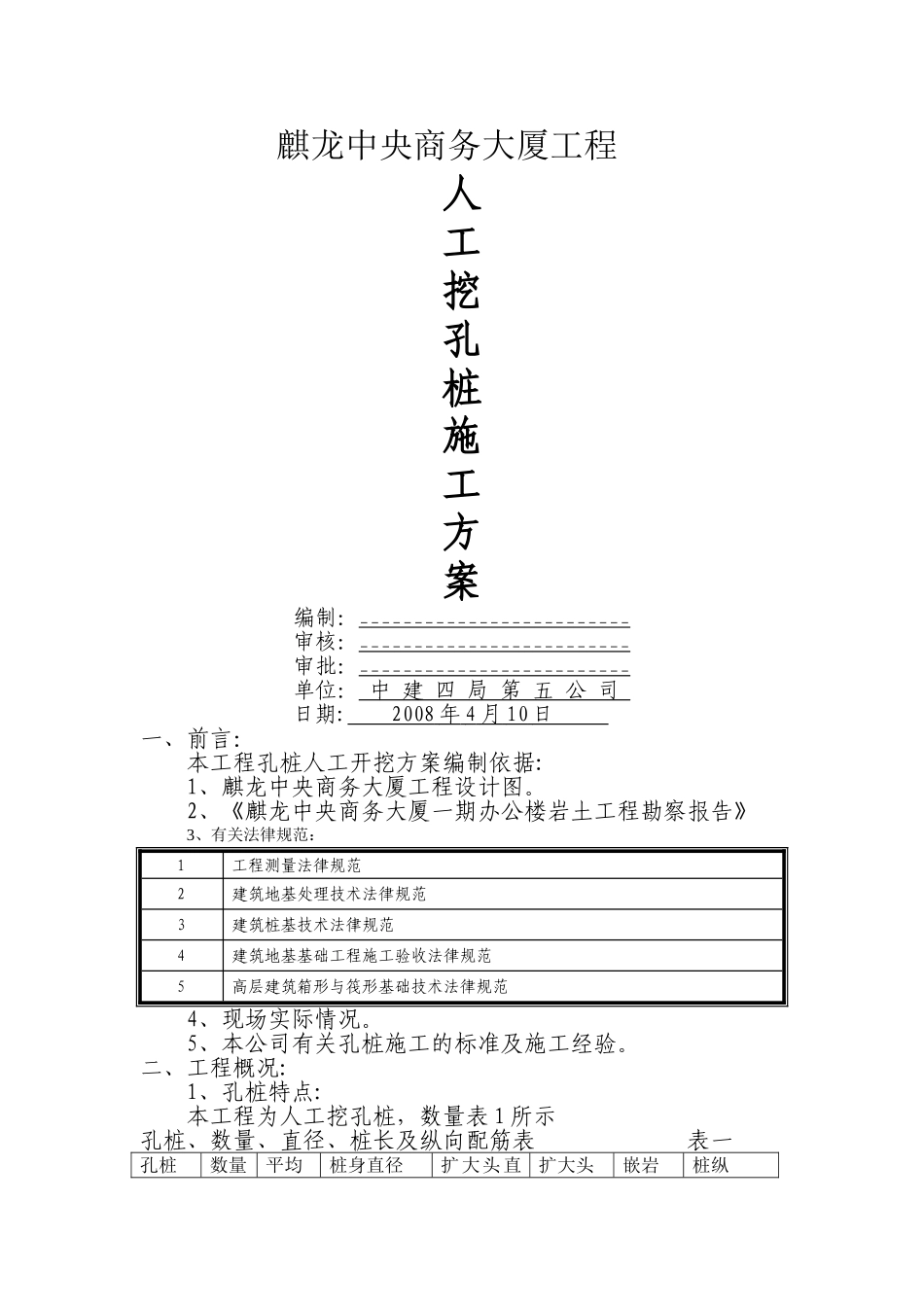

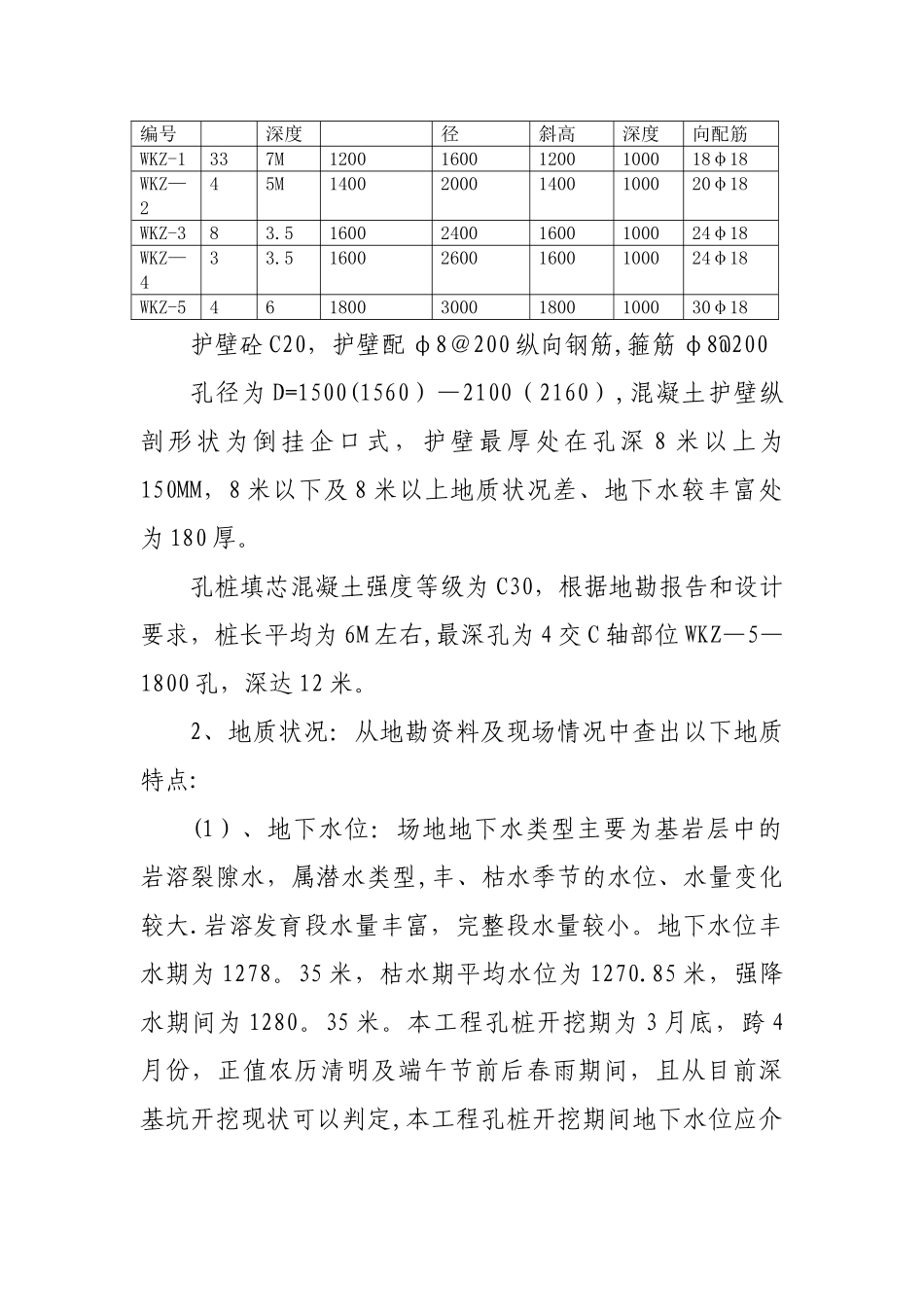

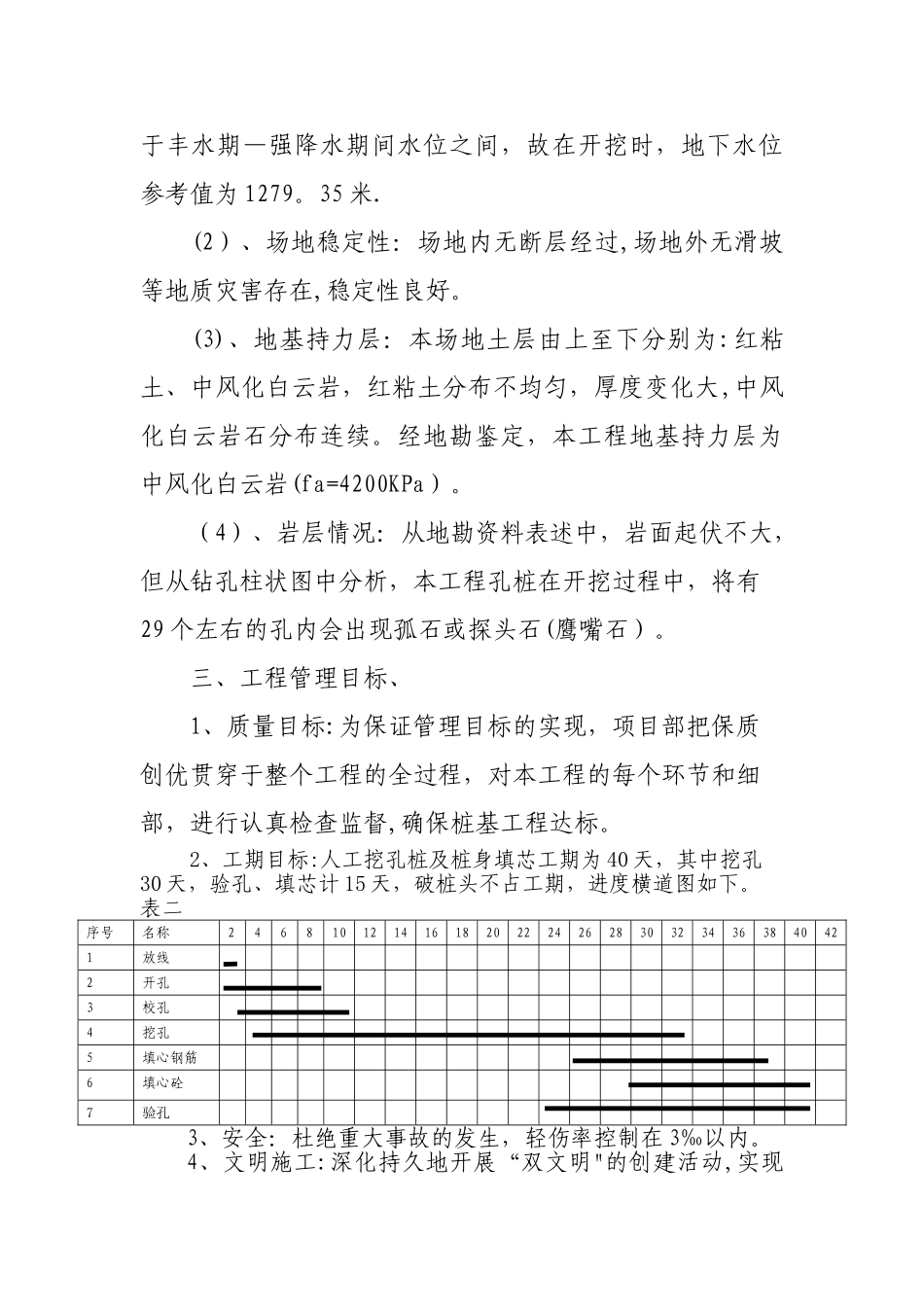

麒龙中央商务大厦工程人工挖孔桩施工方案编制：_________________________审核：_________________________审批：_________________________单位： 中 建 四 局 第 五 公 司 日期: 2008 年 4 月 10 日 一、前言：本工程孔桩人工开挖方案编制依据:1、麒龙中央商务大厦工程设计图。2、《麒龙中央商务大厦一期办公楼岩土工程勘察报告》3、有关法律规范：1工程测量法律规范2建筑地基处理技术法律规范3建筑桩基技术法律规范4建筑地基基础工程施工验收法律规范5高层建筑箱形与筏形基础技术法律规范4、现场实际情况。5、本公司有关孔桩施工的标准及施工经验。二、工程概况:1、孔桩特点:本工程为人工挖孔桩，数量表 1 所示孔桩、数量、直径、桩长及纵向配筋表 表一孔桩数量平均桩身直径扩大头直扩大头嵌岩桩纵编号深度径斜高深度向配筋WKZ-1337M120016001200100018φ18WKZ—245M140020001400100020φ18WKZ-383.5160024001600100024φ18WKZ—433.5160026001600100024φ18WKZ-546180030001800100030φ18护壁砼 C20，护壁配 φ8＠200 纵向钢筋,箍筋 φ8@200孔径为 D=1500(1560）—2100（2160）,混凝土护壁纵剖形状为倒挂企口式，护壁最厚处在孔深 8 米以上为150MM，8 米以下及 8 米以上地质状况差、地下水较丰富处为 180 厚。孔桩填芯混凝土强度等级为 C30，根据地勘报告和设计要求，桩长平均为 6M 左右,最深孔为 4 交 C 轴部位 WKZ—5—1800 孔，深达 12 米。2、地质状况：从地勘资料及现场情况中查出以下地质特点:(1）、地下水位：场地地下水类型主要为基岩层中的岩溶裂隙水，属潜水类型,丰、枯水季节的水位、水量变化较大.岩溶发育段水量丰富，完整段水量较小。地下水位丰水期为 1278。35 米，枯水期平均水位为 1270.85 米，强降水期间为 1280。35 米。本工程孔桩开挖期为 3 月底，跨 4月份，正值农历清明及端午节前后春雨期间，且从目前深基坑开挖现状可以判定,本工程孔桩开挖期间地下水位应介于丰水期—强降水期间水位之间，故在开挖时，地下水位参考值为 1279。35 米.(2）、场地稳定性：场地内无断层经过,场地外无滑坡等地质灾害存在,稳定性良好。(3)、地基持力层：本场地土层由上至下分别为:红粘土、中风化白云岩，红粘土分布不均匀，厚度变化大,中风化白云岩石分布连续。经地勘鉴定，本工程地基持力层为中风化白云岩(fa=4200KPa）。（4）、岩层情况：从地勘资料表述中，岩面起伏不大，但从钻孔...
