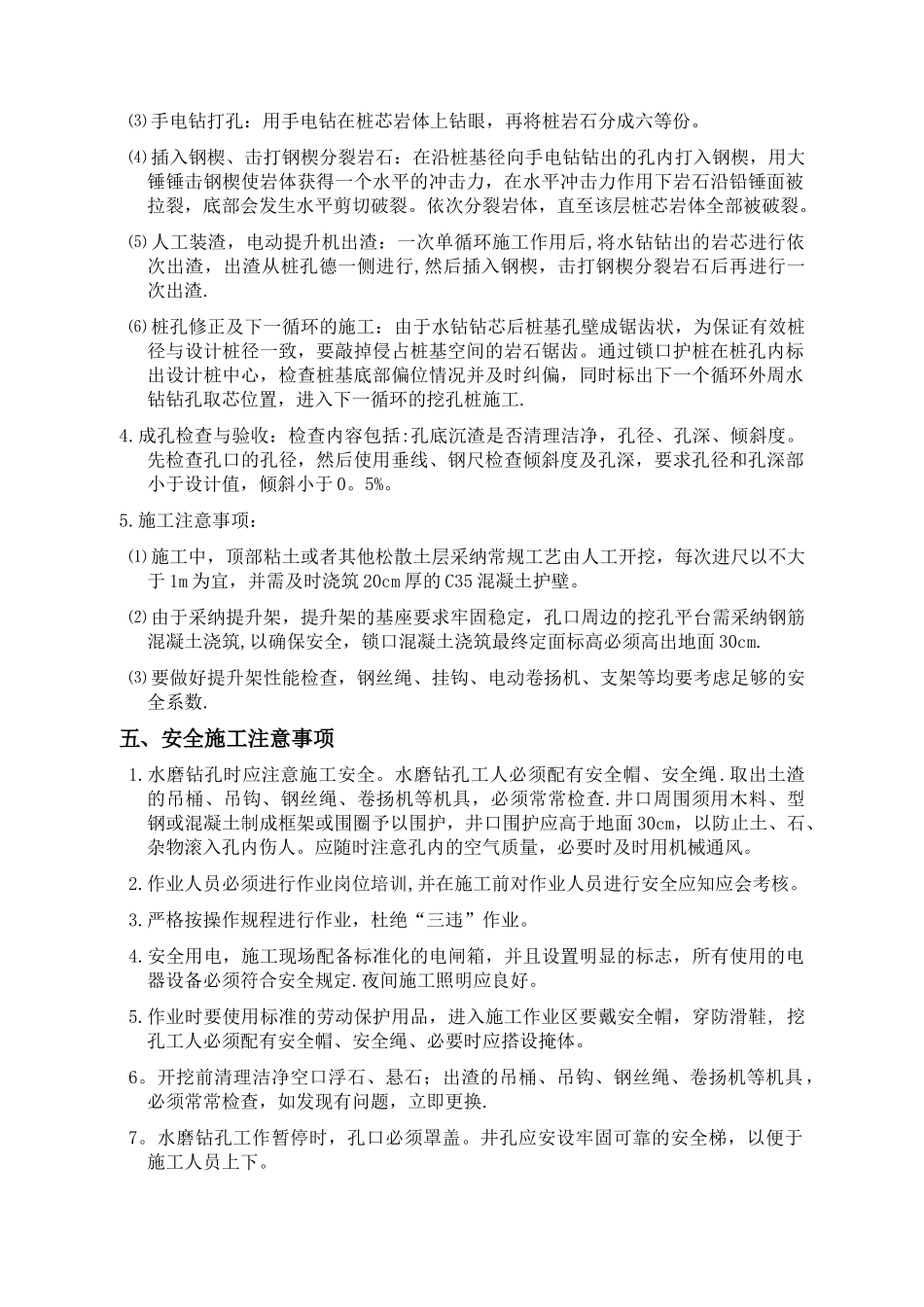

人工挖孔桩水磨钻施工方案一、水钻法人工挖孔施工原理 岩石有三大特征：一是抗压能力强，而抗拉和抗剪切能力很低;二是岩石在大于其极限抗力能力的作用下会发生拉裂破坏;三是岩石在大于其极限抗剪切力的作用下会发生剪切破坏.水钻法施工挖孔桩充分的利用了岩石的这三大力学特性。 水钻法主要是采纳直径为 150mm 的混凝土取芯机沿桩基础设计圆周取出高约为500mm 的圆柱体岩芯，形成一圆外周临空面，然后对剩余的桩基岩芯部分进行分块,沿圆半径取芯分块形成内部临空面。在分块的岩石上钻上一排小孔，然后再小孔内锥入钢楔子，捶击钢楔挤压岩石,使岩石同时受到铅锤面上的拉力和水平面上的剪切力作用，当挤压力大于极限抗拉力和极限抗剪切力之和市，岩石沿铅锤面被拉裂并从底部发生剪切破裂，取出分裂的岩块.依次根据分层取芯、破裂、取岩块的循环工序作用，最终达到成孔的目的。二、水磨钻介绍 水磨钻主要有水磨钻机、水磨钻筒和专用水泵三部分组成。一般一个水磨钻机配备 3—5 水磨钻筒，一个水磨钻筒上有 7 个刀头。水磨钻筒外径为 16 公分，内径为14 公分，壁厚度为 1 公分,高度为 62 公分，一个循环可钻 60 公分。专用水泵外径为12 公分，高度为 40 公分。一台水磨钻全套设备约为 6000 元。非常适用于桩基孔底入岩施工。三、施工现场准备工作1.场地完成三通一平。各项临时设施、动力、照明、通风、安全设施、施工机具 、进场人员要满足施工要求.2。根据设计图纸进行纵横轴线放样,及复测工作。3。用十字线将中心桩点引出护筒外 80cm,用水泥砂浆固定，并做好保护工作.桩孔周边，用白灰撒线型。4。所用的原材料，根据设计要求和法律规范规定进行检测。严格按试验室确定的配合比施工.5.人员准备:采纳 2 个班组，流水分班作业.四、主要施工工艺1.主要施工工艺如图所示.2.施工人员组合：6 人一组使用两台水钻同时施工 2 个孔，其中井下作业每孔 2 人，地面负责出渣 2 人。3.施工顺序⑴ 钻取四周岩石：沿桩基孔壁布置 70 个取芯点，取芯直径为 150mm,取芯圆与锁口内壁相切,取芯圆之间的距离为 130mm。依次钻取外周的 70 个岩芯，取出的岩芯高约500mm，将外周岩芯取完后桩芯体岩外围便形成一个环形临空面。⑵ 钻取中间岩石： 沿桩半径钻取岩芯，将桩芯岩体等分成三等份，每份占桩芯岩体的 1/3，以便于岩体破裂。⑶ 手电钻打孔：用手电钻在桩芯岩体上钻眼，再将桩岩石分成六等份。⑷ 插入钢楔、击打钢楔分裂...
