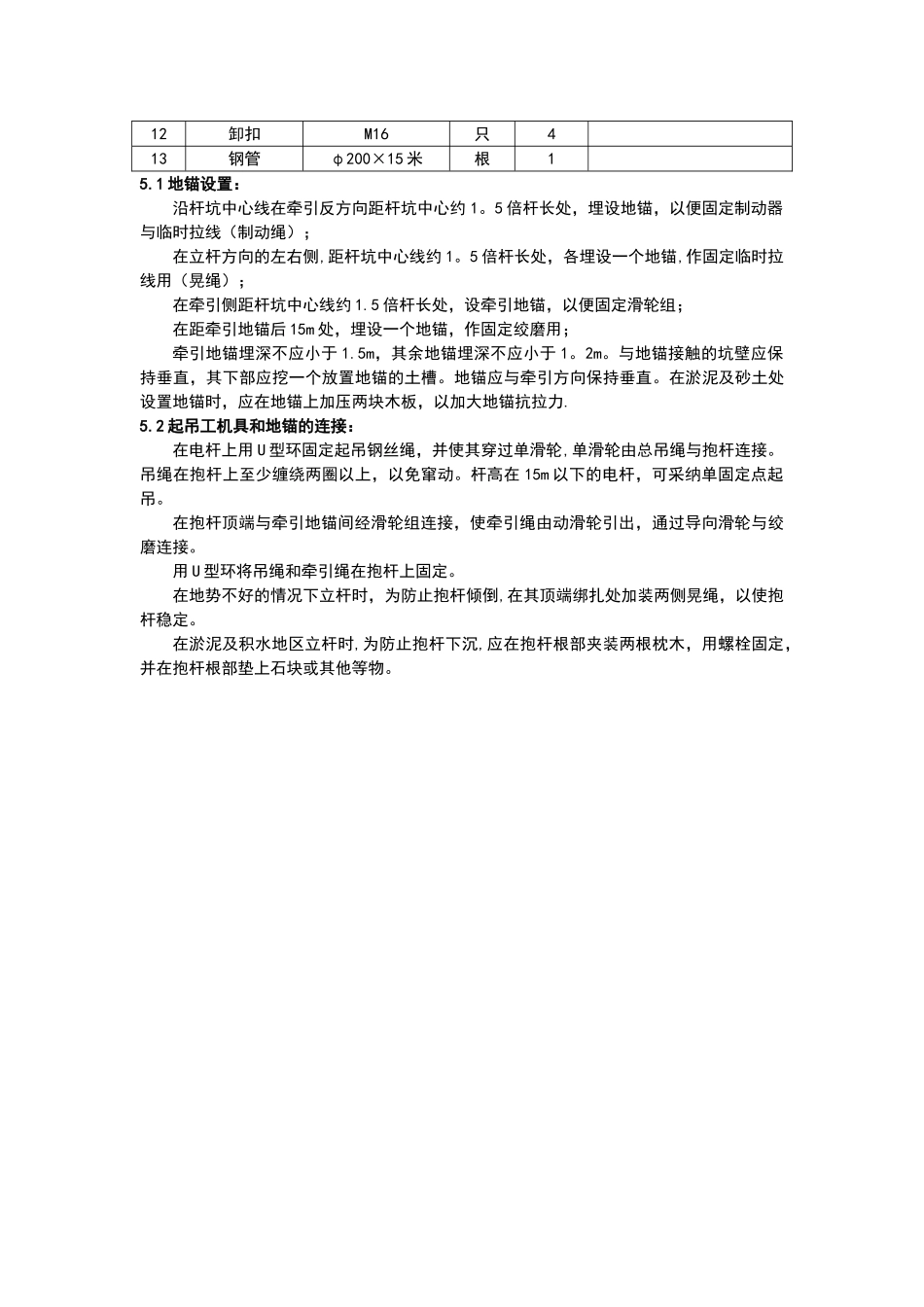

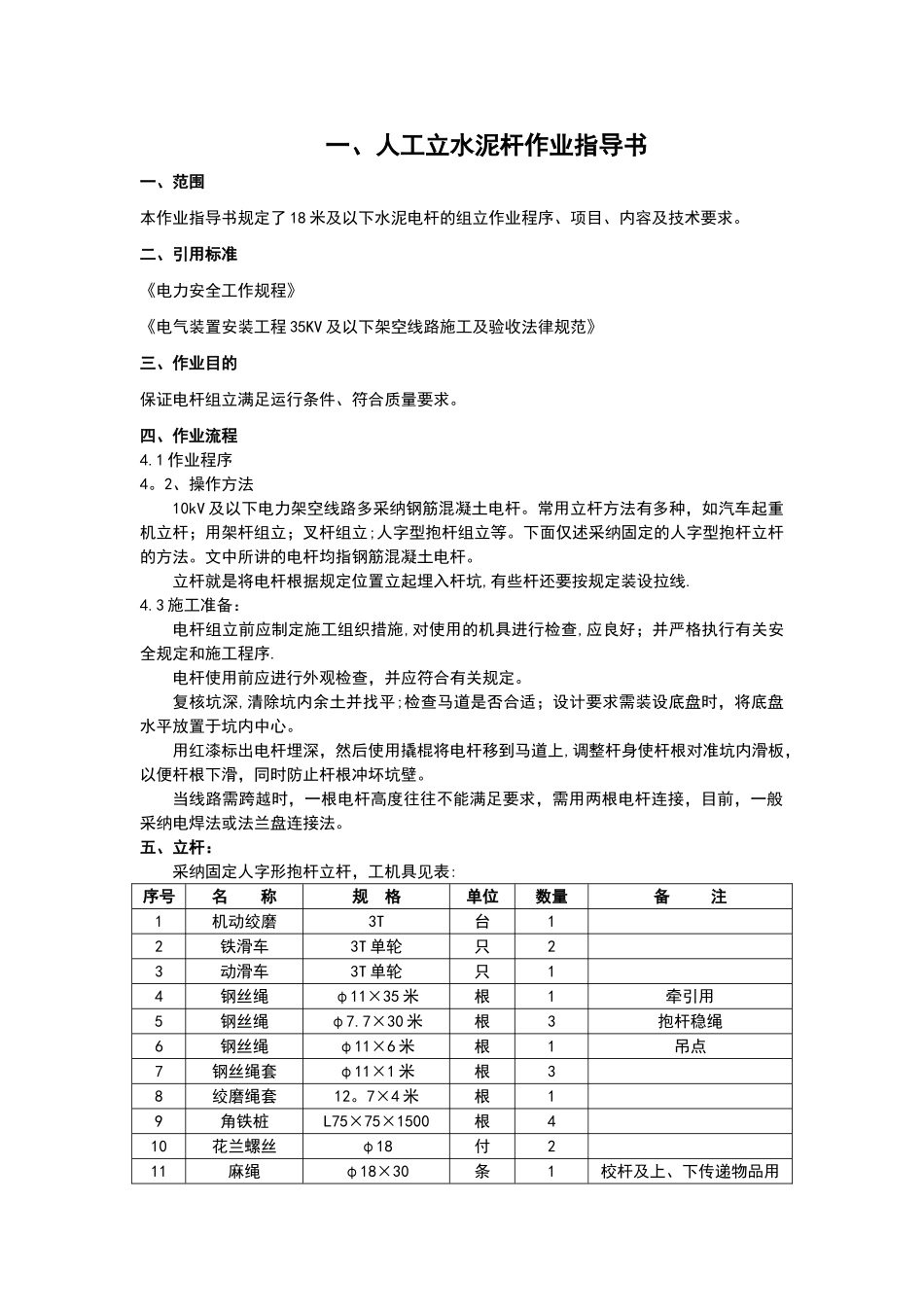

一、人工立水泥杆作业指导书一、范围本作业指导书规定了 18 米及以下水泥电杆的组立作业程序、项目、内容及技术要求。二、引用标准《电力安全工作规程》《电气装置安装工程 35KV 及以下架空线路施工及验收法律规范》三、作业目的保证电杆组立满足运行条件、符合质量要求。四、作业流程4.1 作业程序4。2、操作方法10kV 及以下电力架空线路多采纳钢筋混凝土电杆。常用立杆方法有多种，如汽车起重机立杆；用架杆组立；叉杆组立;人字型抱杆组立等。下面仅述采纳固定的人字型抱杆立杆的方法。文中所讲的电杆均指钢筋混凝土电杆。立杆就是将电杆根据规定位置立起埋入杆坑,有些杆还要按规定装设拉线.4.3 施工准备：电杆组立前应制定施工组织措施,对使用的机具进行检查,应良好；并严格执行有关安全规定和施工程序.电杆使用前应进行外观检查，并应符合有关规定。复核坑深,清除坑内余土并找平;检查马道是否合适；设计要求需装设底盘时，将底盘水平放置于坑内中心。用红漆标出电杆埋深，然后使用撬棍将电杆移到马道上,调整杆身使杆根对准坑内滑板，以便杆根下滑，同时防止杆根冲坏坑壁。当线路需跨越时，一根电杆高度往往不能满足要求，需用两根电杆连接，目前，一般采纳电焊法或法兰盘连接法。五、立杆：采纳固定人字形抱杆立杆，工机具见表:序号名 称规 格单位数量备 注1机动绞磨3T台12铁滑车3T 单轮只23动滑车3T 单轮只14钢丝绳φ11×35 米根1牵引用5钢丝绳φ7.7×30 米根3抱杆稳绳6钢丝绳φ11×6 米根1吊点7钢丝绳套φ11×1 米根38绞磨绳套12。7×4 米根19角铁桩L75×75×1500根410花兰螺丝φ18付211麻绳φ18×30条1校杆及上、下传递物品用12卸扣M16只413钢管φ200×15 米根15.1 地锚设置：沿杆坑中心线在牵引反方向距杆坑中心约 1。5 倍杆长处，埋设地锚，以便固定制动器与临时拉线（制动绳）；在立杆方向的左右侧,距杆坑中心线约 1。5 倍杆长处，各埋设一个地锚,作固定临时拉线用（晃绳）；在牵引侧距杆坑中心线约 1.5 倍杆长处，设牵引地锚，以便固定滑轮组；在距牵引地锚后 15m 处，埋设一个地锚，作固定绞磨用；牵引地锚埋深不应小于 1.5m，其余地锚埋深不应小于 1。2m。与地锚接触的坑壁应保持垂直，其下部应挖一个放置地锚的土槽。地锚应与牵引方向保持垂直。在淤泥及砂土处设置地锚时，应在地锚上加压两块木板，以加大地锚抗拉力.5.2 起吊工机具和地锚的连接：在电杆上用 U 型环固定起吊钢丝绳，并使其穿过单滑轮...
