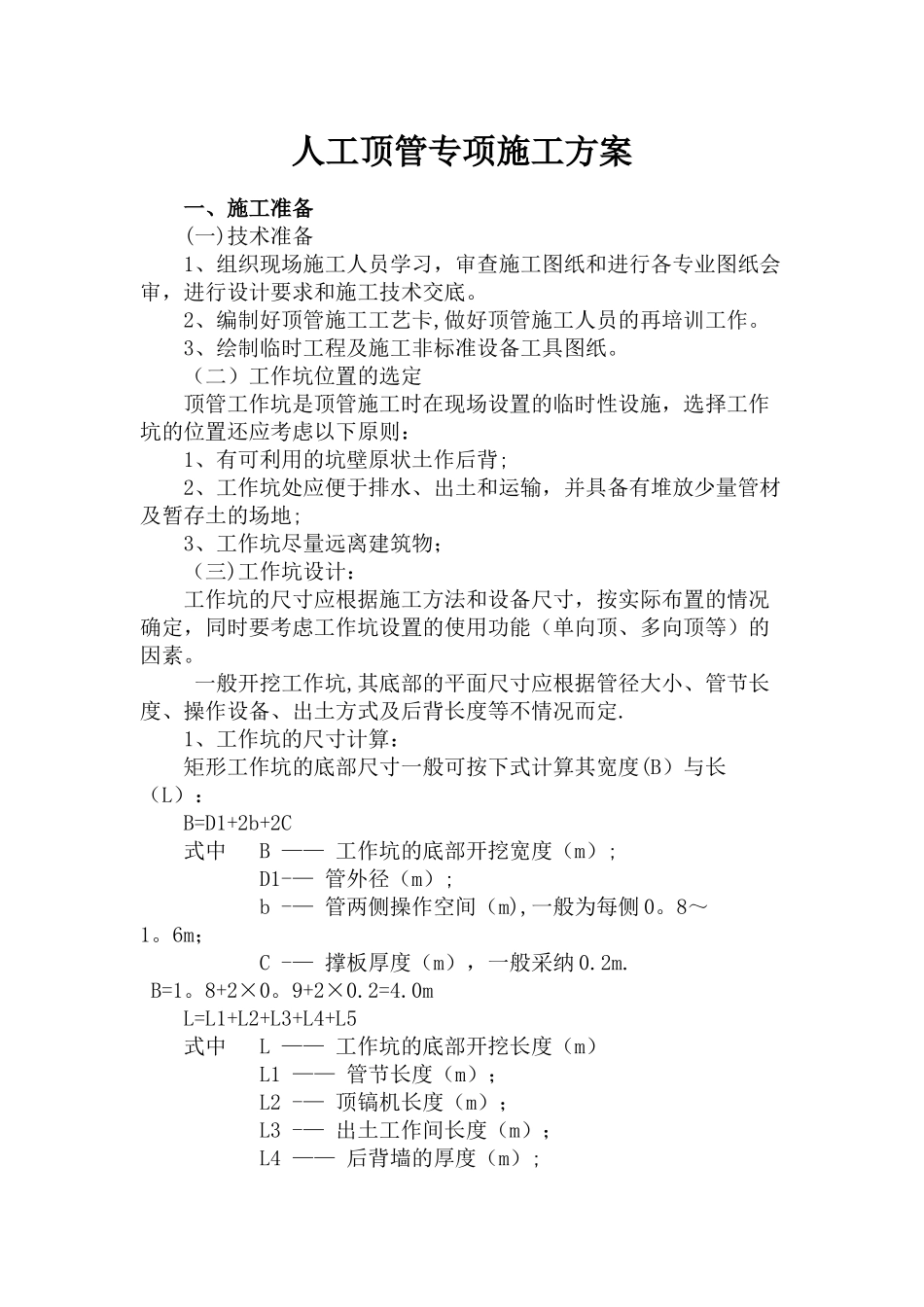

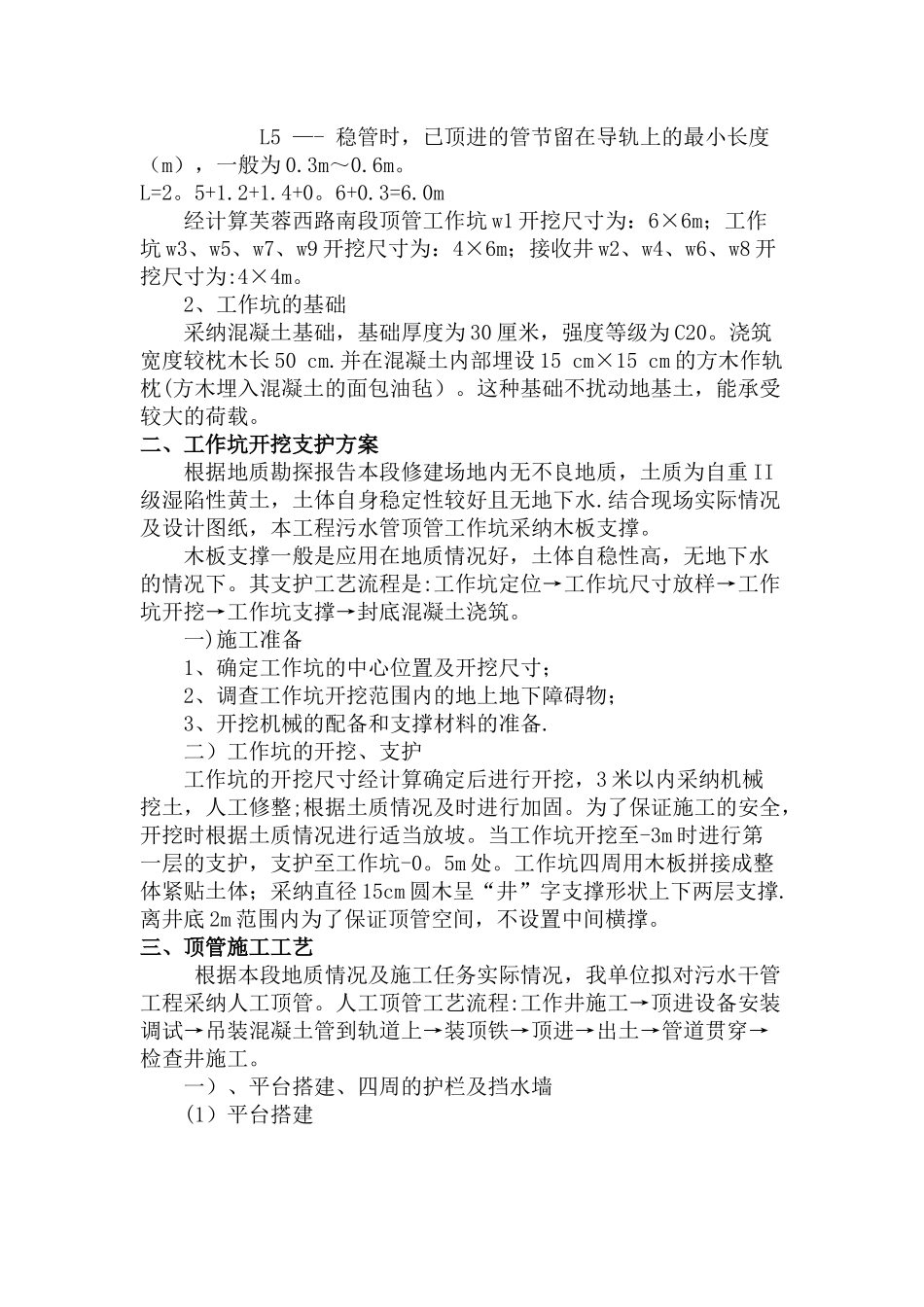

人工顶管专项施工方案一、施工准备(一)技术准备1、组织现场施工人员学习,审查施工图纸和进行各专业图纸会审,进行设计要求和施工技术交底。2、编制好顶管施工工艺卡,做好顶管施工人员的再培训工作。3、绘制临时工程及施工非标准设备工具图纸。(二)工作坑位置的选定顶管工作坑是顶管施工时在现场设置的临时性设施,选择工作坑的位置还应考虑以下原则:1、有可利用的坑壁原状土作后背;2、工作坑处应便于排水、出土和运输,并具备有堆放少量管材及暂存土的场地;3、工作坑尽量远离建筑物;(三)工作坑设计:工作坑的尺寸应根据施工方法和设备尺寸,按实际布置的情况确定,同时要考虑工作坑设置的使用功能(单向顶、多向顶等)的因素。 一般开挖工作坑,其底部的平面尺寸应根据管径大小、管节长度、操作设备、出土方式及后背长度等不情况而定.1、工作坑的尺寸计算:矩形工作坑的底部尺寸一般可按下式计算其宽度(B)与长(L): B=D1+2b+2C式中 B —— 工作坑的底部开挖宽度(m); D1-— 管外径(m); b -— 管两侧操作空间(m),一般为每侧 0。8~1。6m;C -— 撑板厚度(m),一般采纳 0.2m. B=1。8+2×0。9+2×0.2=4.0mL=L1+L2+L3+L4+L5式中 L —— 工作坑的底部开挖长度(m) L1 —— 管节长度(m); L2 -— 顶镐机长度(m); L3 -— 出土工作间长度(m); L4 —— 后背墙的厚度(m);L5 —- 稳管时,已顶进的管节留在导轨上的最小长度(m),一般为 0.3m~0.6m。L=2。5+1.2+1.4+0。6+0.3=6.0m 经计算芙蓉西路南段顶管工作坑 w1 开挖尺寸为:6×6m;工作坑 w3、w5、w7、w9 开挖尺寸为:4×6m;接收井 w2、w4、w6、w8 开挖尺寸为:4×4m。2、工作坑的基础采纳混凝土基础,基础厚度为 30 厘米,强度等级为 C20。浇筑宽度较枕木长 50 cm.并在混凝土内部埋设 15 cm×15 cm 的方木作轨枕(方木埋入混凝土的面包油毡)。这种基础不扰动地基土,能承受较大的荷载。二、工作坑开挖支护方案根据地质勘探报告本段修建场地内无不良地质,土质为自重 II级湿陷性黄土,土体自身稳定性较好且无地下水.结合现场实际情况及设计图纸,本工程污水管顶管工作坑采纳木板支撑。木板支撑一般是应用在地质情况好,土体自稳性高,无地下水的情况下。其支护工艺流程是:工作坑定位→工作坑尺寸放样→工作坑开挖→工作坑支撑→封底混凝土浇筑。一)施工准备1、确定工作坑的中心位置及开挖尺寸;2、调查工作坑开挖范围内的地...
