人货施工电梯施工方案

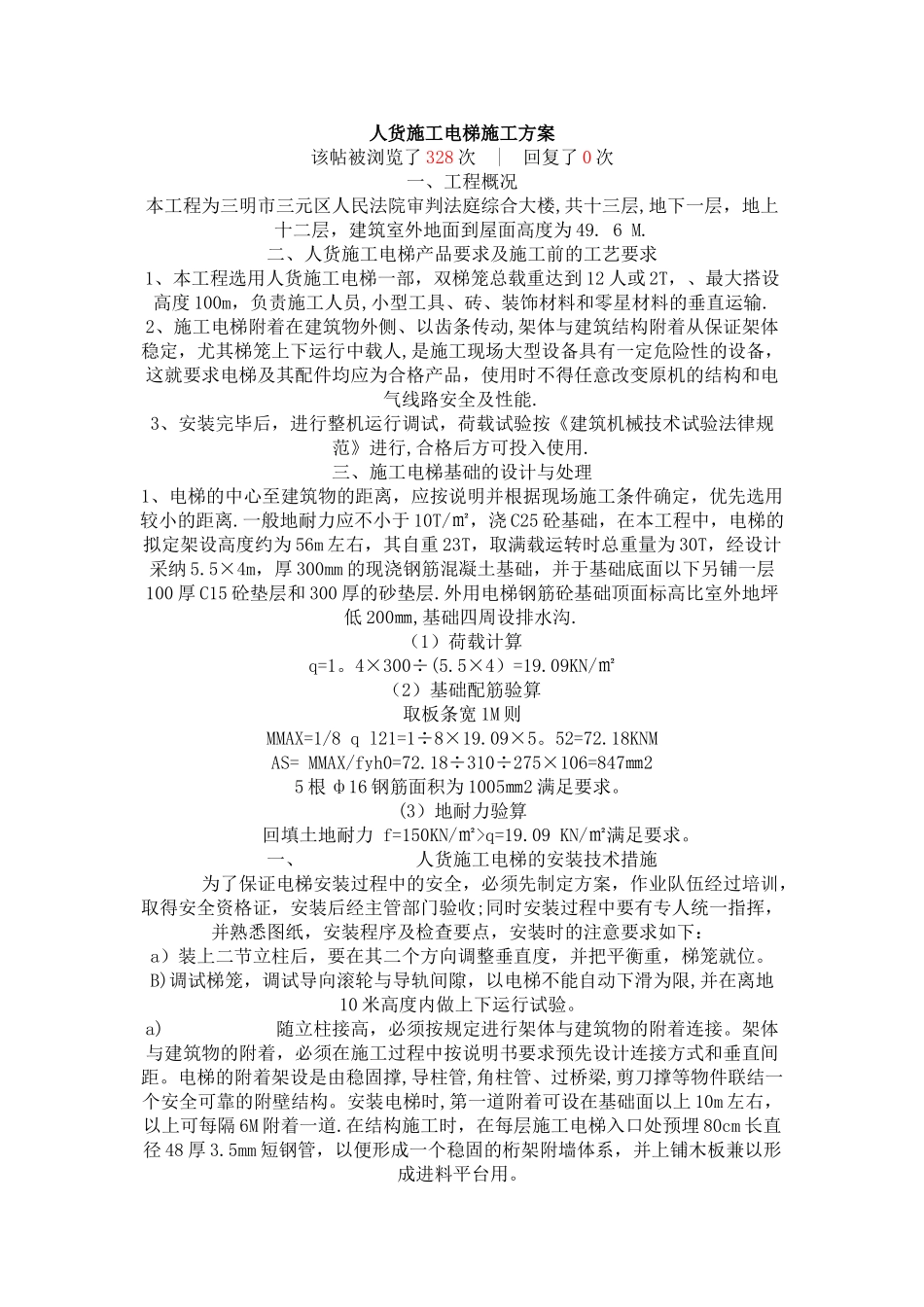

人货施工电梯施工方案该帖被浏览了 328 次 | 回复了 0 次一、工程概况本工程为三明市三元区人民法院审判法庭综合大楼,共十三层,地下一层，地上十二层，建筑室外地面到屋面高度为 49. 6 M.二、人货施工电梯产品要求及施工前的工艺要求1、本工程选用人货施工电梯一部，双梯笼总载重达到 12 人或 2T，、最大搭设高度 100m，负责施工人员,小型工具、砖、装饰材料和零星材料的垂直运输.2、施工电梯附着在建筑物外侧、以齿条传动,架体与建筑结构附着从保证架体稳定，尤其梯笼上下运行中载人,是施工现场大型设备具有一定危险性的设备，这就要求电梯及其配件均应为合格产品，使用时不得任意改变原机的结构和电气线路安全及性能.3、安装完毕后，进行整机运行调试，荷载试验按《建筑机械技术试验法律规范》进行,合格后方可投入使用.三、施工电梯基础的设计与处理1、电梯的中心至建筑物的距离，应按说明并根据现场施工条件确定，优先选用较小的距离.一般地耐力应不小于 10T/㎡，浇 C25 砼基础，在本工程中，电梯的拟定架设高度约为 56m 左右，其自重 23T，取满载运转时总重量为 30T，经设计采纳 5.5×4m，厚 300mm 的现浇钢筋混凝土基础，并于基础底面以下另铺一层100 厚 C15 砼垫层和 300 厚的砂垫层.外用电梯钢筋砼基础顶面标高比室外地坪低 200㎜,基础四周设排水沟.（1）荷载计算q=1。4×300÷(5.5×4）=19.09KN/㎡（2）基础配筋验算取板条宽 1M 则MMAX=1/8 q l21=1÷8×19.09×5。52=72.18KNMAS= MMAX/fyh0=72.18÷310÷275×106=847㎜25 根 ф16 钢筋面积为 1005㎜2 满足要求。(3）地耐力验算 回填土地耐力 f=150KN/㎡>q=19.09 KN/㎡满足要求。一、 人货施工电梯的安装技术措施 为了保证电梯安装过程中的安全，必须先制定方案，作业队伍经过培训，取得安全资格证，安装后经主管部门验收;同时安装过程中要有专人统一指挥，并熟悉图纸，安装程序及检查要点，安装时的注意要求如下：a）装上二节立柱后，要在其二个方向调整垂直度，并把平衡重，梯笼就位。B)调试梯笼，调试导向滚轮与导轨间隙，以电梯不能自动下滑为限,并在离地10 米高度内做上下运行试验。a) 随立柱接高，必须按规定进行架体与建筑物的附着连接。架体与建筑物的附着，必须在施工过程中按说明书要求预先设计连接方式和垂直间距。电梯的附着架设是由稳固撑,导柱管,角柱管、过桥梁,剪刀撑等物件联结一个安全可靠的附壁结构。安装电梯时,第一道附...
