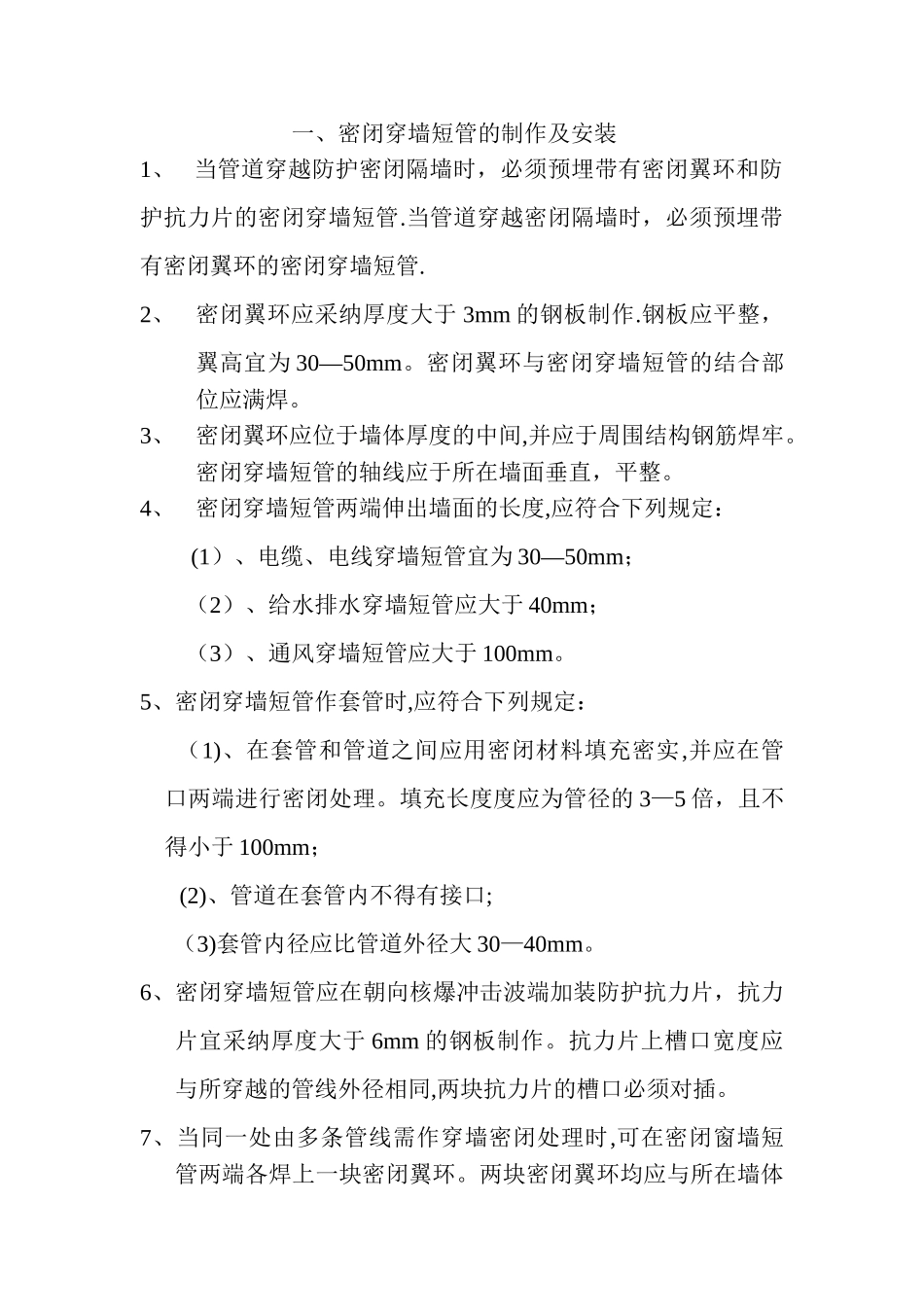

一、密闭穿墙短管的制作及安装1、 当管道穿越防护密闭隔墙时，必须预埋带有密闭翼环和防护抗力片的密闭穿墙短管
当管道穿越密闭隔墙时，必须预埋带有密闭翼环的密闭穿墙短管
2、密闭翼环应采纳厚度大于 3mm 的钢板制作
钢板应平整，翼高宜为 30—50mm
密闭翼环与密闭穿墙短管的结合部位应满焊
3、密闭翼环应位于墙体厚度的中间,并应于周围结构钢筋焊牢
密闭穿墙短管的轴线应于所在墙面垂直，平整
4、密闭穿墙短管两端伸出墙面的长度,应符合下列规定：(1）、电缆、电线穿墙短管宜为 30—50mm；（2）、给水排水穿墙短管应大于 40mm；（3）、通风穿墙短管应大于 100mm
5、密闭穿墙短管作套管时,应符合下列规定：（1)、在套管和管道之间应用密闭材料填充密实,并应在管口两端进行密闭处理
填充长度度应为管径的 3—5 倍，且不得小于 100mm； (2)、管道在套管内不得有接口;（3)套管内径应比管道外径大 30—40mm
6、密闭穿墙短管应在朝向核爆冲击波端加装防护抗力片，抗力片宜采纳厚度大于 6mm 的钢板制作
抗力片上槽口宽度应与所穿越的管线外径相同,两块抗力片的槽口必须对插
7、当同一处由多条管线需作穿墙密闭处理时,可在密闭窗墙短管两端各焊上一块密闭翼环

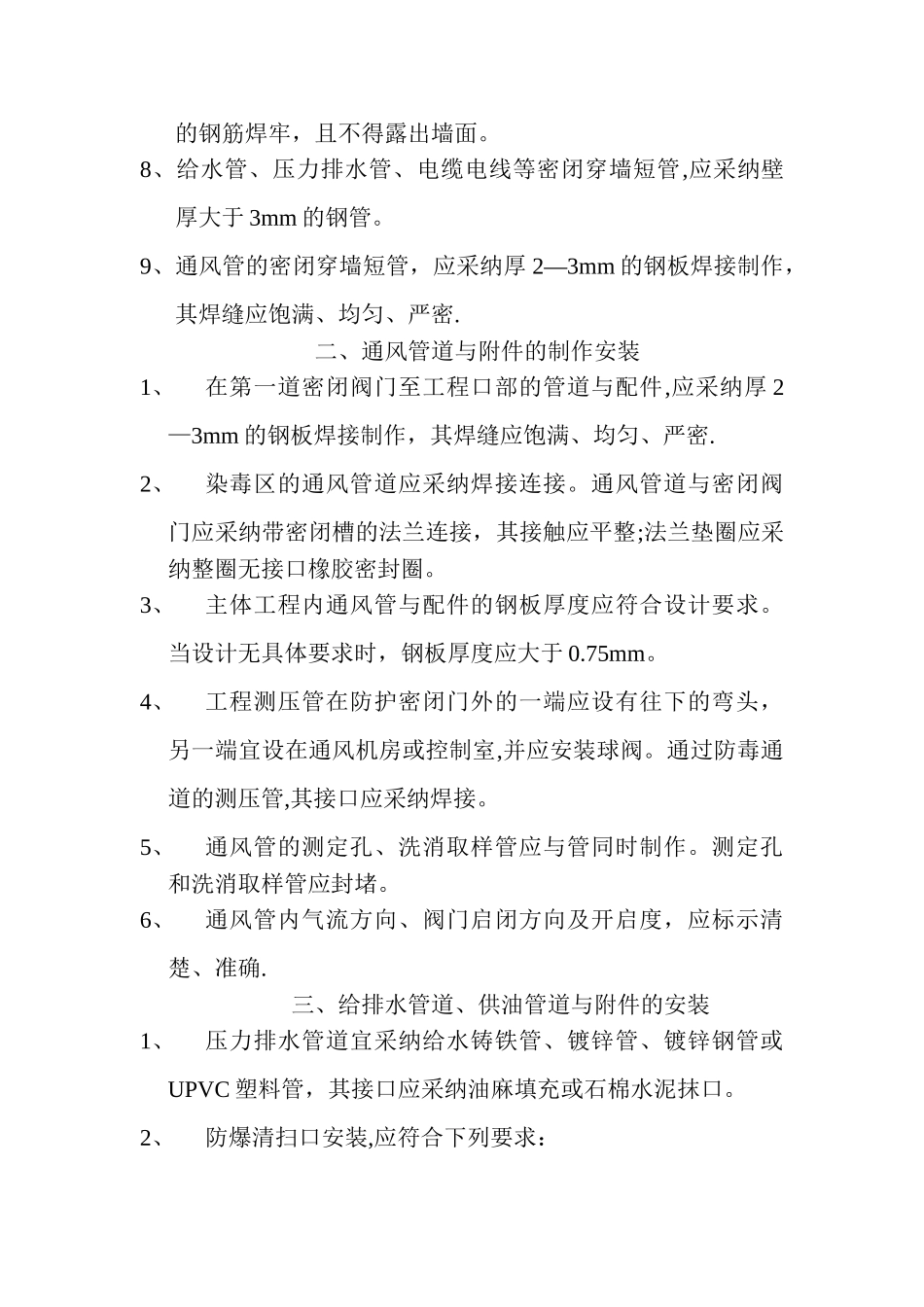

两块密闭翼环均应与所在墙体的钢筋焊牢，且不得露出墙面
8、给水管、压力排水管、电缆电线等密闭穿墙短管,应采纳壁厚大于 3mm 的钢管
9、通风管的密闭穿墙短管，应采纳厚 2—3mm 的钢板焊接制作，其焊缝应饱满、均匀、严密
二、通风管道与附件的制作安装1、在第一道密闭阀门至工程口部的管道与配件,应采纳厚 2—3mm 的钢板焊接制作，其焊缝应饱满、均匀、严密
2、染毒区的通风管道应采纳焊接连接
通风管道与密闭阀门应采纳带密闭槽的法兰连接，其接触应平整;法兰垫圈应采纳整圈无接口橡胶密封圈
3、主体工程内通风管与配件的钢板厚度应
