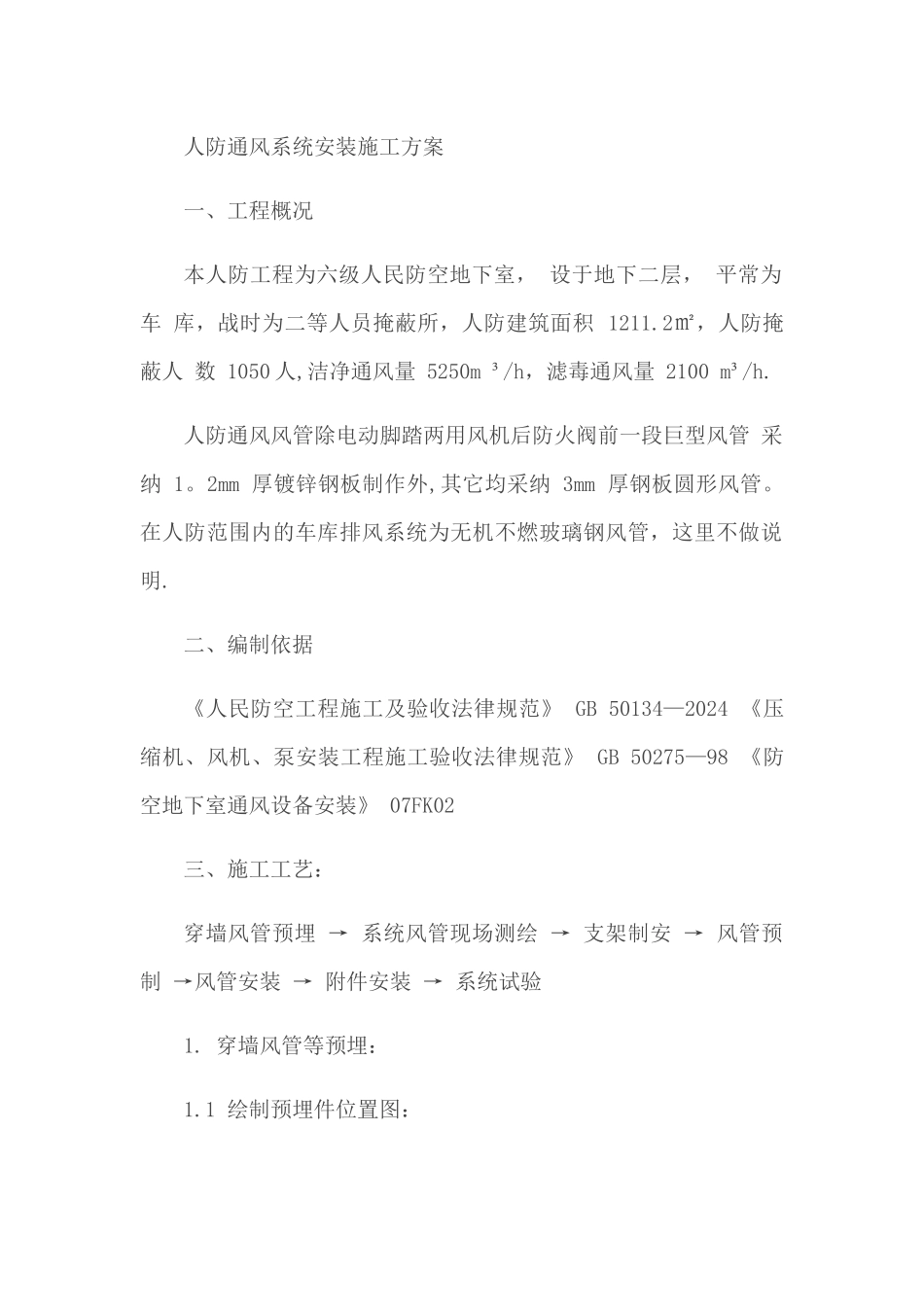

人防通风系统安装施工方案

人防通风系统安装施工方案一、工程概况本人防工程为六级人民防空地下室， 设于地下二层， 平常为车 库，战时为二等人员掩蔽所，人防建筑面积 1211.2㎡，人防掩蔽人 数 1050 人,洁净通风量 5250m ³/h，滤毒通风量 2100 m³/h.人防通风风管除电动脚踏两用风机后防火阀前一段巨型风管 采纳 1。2mm 厚镀锌钢板制作外,其它均采纳 3mm 厚钢板圆形风管。 在人防范围内的车库排风系统为无机不燃玻璃钢风管，这里不做说 明.二、编制依据《人民防空工程施工及验收法律规范》 GB 50134—2024 《压缩机、风机、泵安装工程施工验收法律规范》 GB 50275—98 《防空地下室通风设备安装》 07FK02三、施工工艺：穿墙风管预埋 → 系统风管现场测绘 → 支架制安 → 风管预 制 →风管安装 → 附件安装 → 系统试验1. 穿墙风管等预埋：1.1 绘制预埋件位置图：根据设计图纸预先绘制穿墙风管预埋图，标明每处穿墙风管的 标高、坐标位置及风管的规格和类型及管道支架预埋板的位置。 1.2 穿墙风管制作:根据已绘制的风管预埋图,统计各种规格和类型的套管加工数量。预埋风管的加工制作应根据设计选定的穿墙风管类型, 按标准图 集规定进行制作;预埋管钢板厚度 δ=3mm,直径与相连接的风管直 径相同,预埋管的长度，若单面接风管 L=墙厚 +100mm;两面都接风 管 L=墙厚 +200mm，预埋管的密闭肋（即翼环)外径为风管直径 +100mm；钢板厚度 δ=5mm.密闭肋应位于墙体中心。穿墙风管的焊接,均采纳双面满焊,焊缝饱满无夹渣、气孔等 缺陷。1.3 穿墙风管预埋:穿墙风管预埋应在土建钢筋模板施工作业时配合土建做好预埋 管的定位， 当风管直径较大影响土建配筋， 应事先与土建及有关部门 协商好土建钢筋加密措施,并积极配合土建做好加密钢筋的焊接工 作。穿墙风管的定位必须准确， 固定牢固， 且应保证埋管的水平度和 与墙面的垂直度. 密闭翼环应与结构钢筋焊牢， 土建在浇砼时应有人 监护,防止埋件走动。1。4 风管支架的固定采纳预钢板与支架焊接固定形式,因此,应根据 预埋件位置图， 在土建钢筋、 模板施工作业时及时配合土建做好预埋 件的定位,在土建浇砼时应有人监护以防预埋件移位.1。5 测压管预埋:测压管埋设在滤毒室屋顶砼内的镀锌钢管, 应根据设计图纸进出 口位置，进行整体预制,预埋定位时进出口弯管朝下,浇捣砼时应有人监护，以免移位。2。 系统风管现场测绘:人防工程通风系统施工， 应按设计图纸结合...
