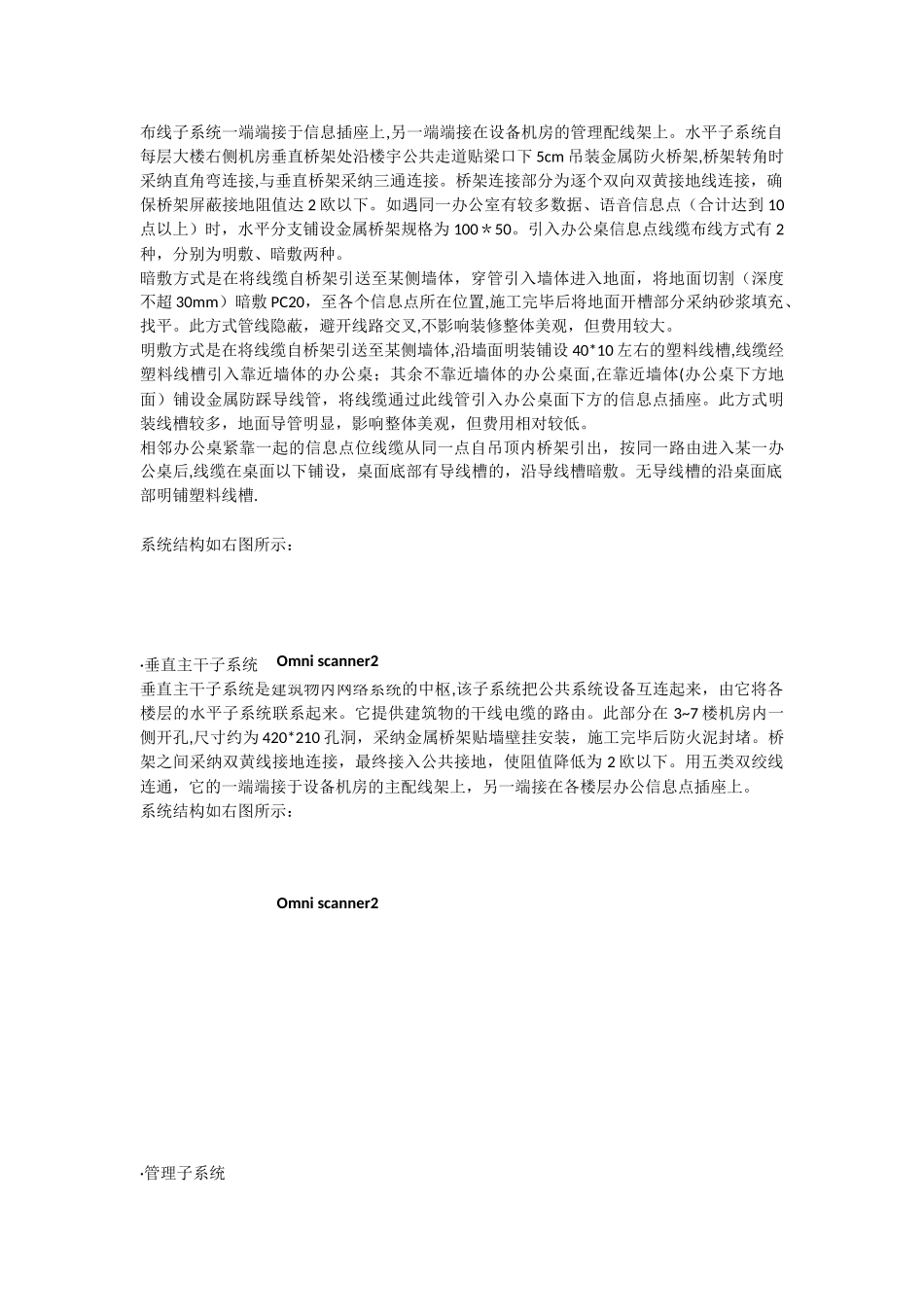

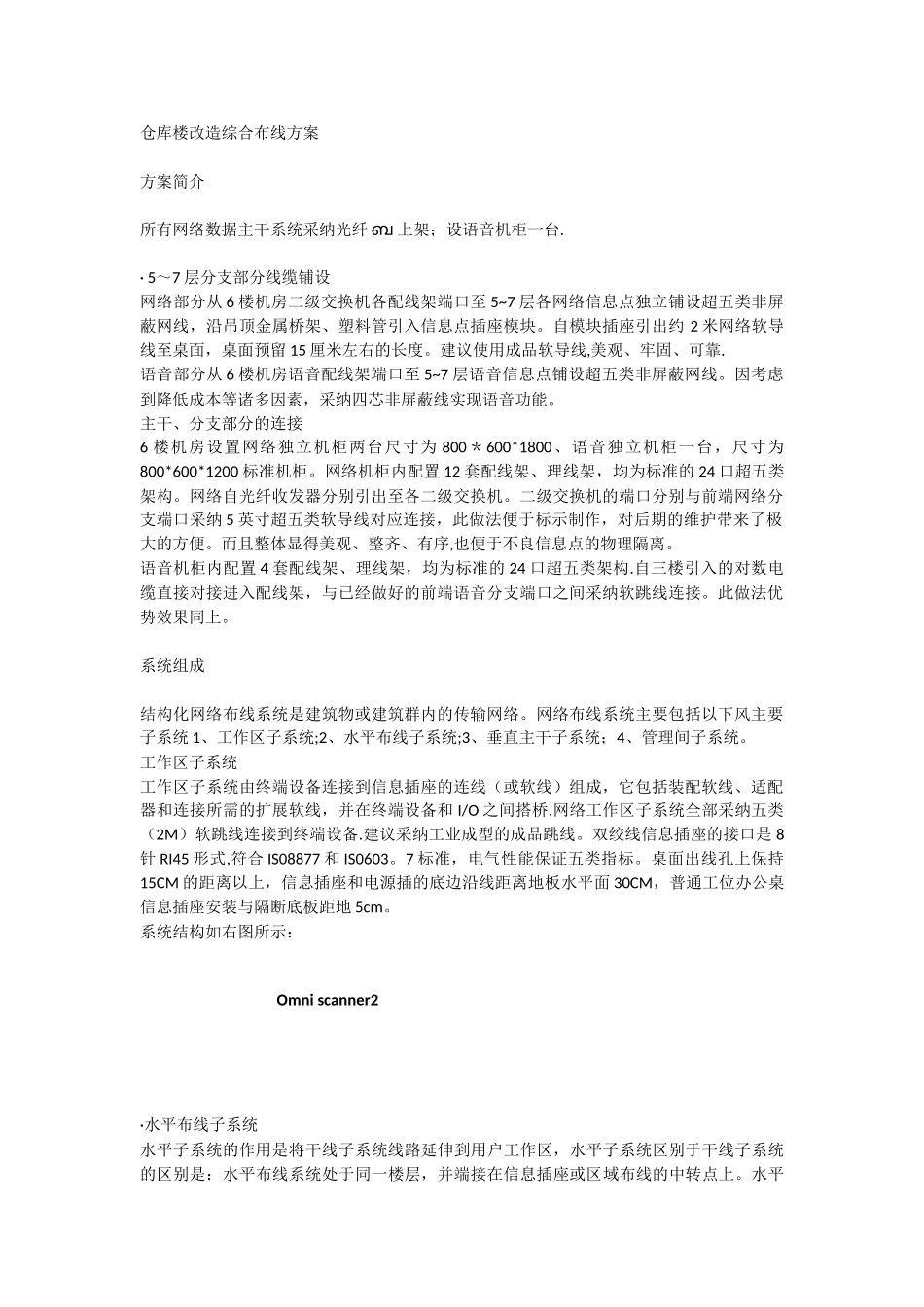

仓库楼改造综合布线方案方案简介所有网络数据主干系统采纳光纤 ബ 上架；设语音机柜一台.· 5～7 层分支部分线缆铺设网络部分从 6 楼机房二级交换机各配线架端口至 5~7 层各网络信息点独立铺设超五类非屏蔽网线，沿吊顶金属桥架、塑料管引入信息点插座模块。自模块插座引出约 2 米网络软导线至桌面，桌面预留 15 厘米左右的长度。建议使用成品软导线,美观、牢固、可靠.语音部分从 6 楼机房语音配线架端口至 5~7 层语音信息点铺设超五类非屏蔽网线。因考虑到降低成本等诸多因素，采纳四芯非屏蔽线实现语音功能。主干、分支部分的连接6 楼机房设置网络独立机柜两台尺寸为 800＊600*1800、语音独立机柜一台，尺寸为800*600*1200 标准机柜。网络机柜内配置 12 套配线架、理线架，均为标准的 24 口超五类架构。网络自光纤收发器分别引出至各二级交换机。二级交换机的端口分别与前端网络分支端口采纳 5 英寸超五类软导线对应连接，此做法便于标示制作，对后期的维护带来了极大的方便。而且整体显得美观、整齐、有序,也便于不良信息点的物理隔离。语音机柜内配置 4 套配线架、理线架，均为标准的 24 口超五类架构.自三楼引入的对数电缆直接对接进入配线架，与已经做好的前端语音分支端口之间采纳软跳线连接。此做法优势效果同上。系统组成结构化网络布线系统是建筑物或建筑群内的传输网络。网络布线系统主要包括以下风主要子系统 1、工作区子系统;2、水平布线子系统;3、垂直主干子系统；4、管理间子系统。工作区子系统工作区子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、适配器和连接所需的扩展软线，并在终端设备和 I/O 之间搭桥.网络工作区子系统全部采纳五类（2M）软跳线连接到终端设备.建议采纳工业成型的成品跳线。双绞线信息插座的接口是 8针 RI45 形式,符合 IS08877 和 IS0603。7 标准，电气性能保证五类指标。桌面出线孔上保持15CM 的距离以上，信息插座和电源插的底边沿线距离地板水平面 30CM，普通工位办公桌信息插座安装与隔断底板距地 5cm。系统结构如右图所示：·水平布线子系统水平子系统的作用是将干线子系统线路延伸到用户工作区，水平子系统区别于干线子系统的区别是：水平布线系统处于同一楼层，并端接在信息插座或区域布线的中转点上。水平Omni scanner2布线子系统一端端接于信息插座上,另一端端接在设备机房的管理配线架上。水平子系统自每层大楼右侧机房垂直桥...
