地暖设计方案

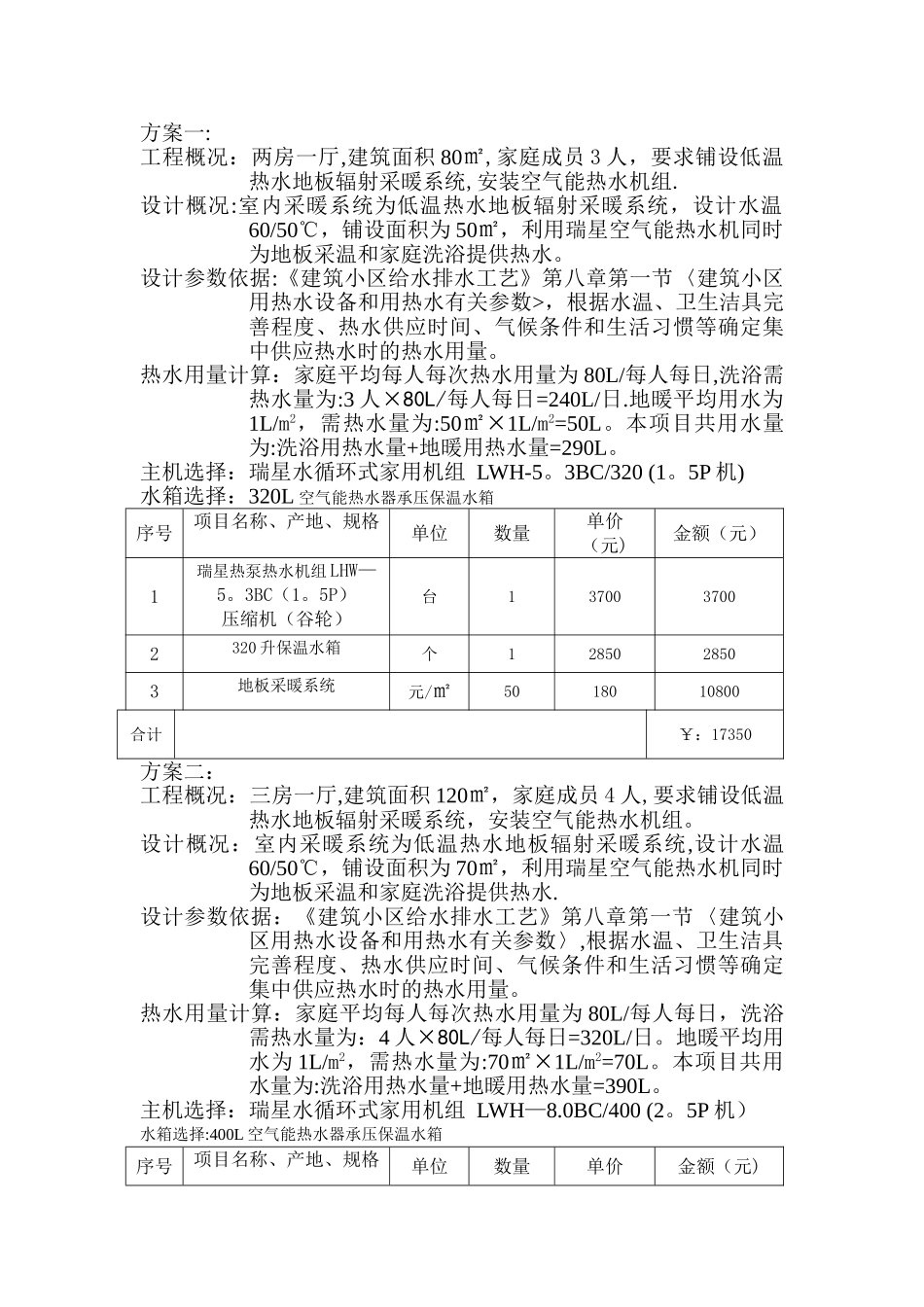

地暖设计方案_第1页
1/2

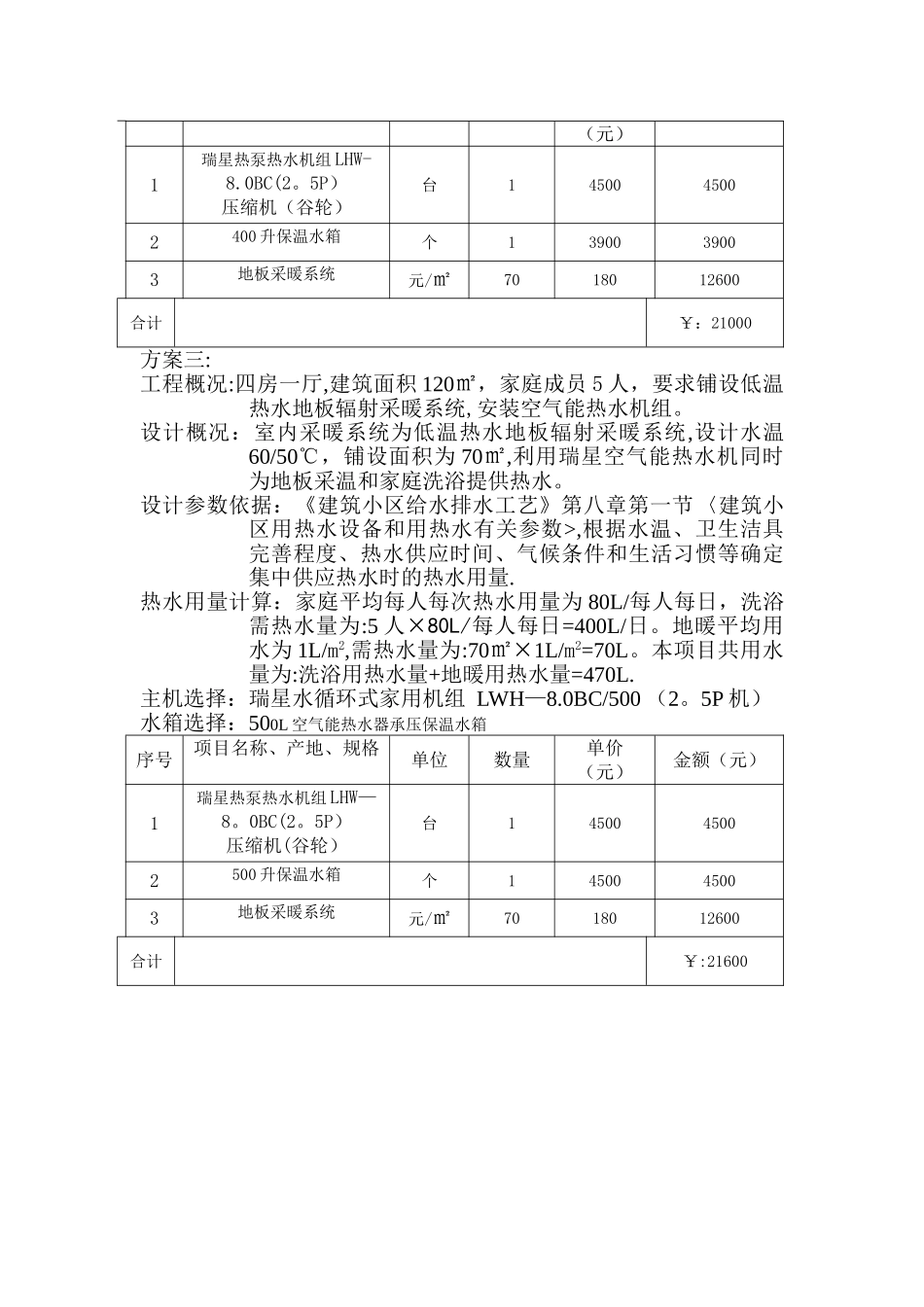

地暖设计方案_第2页
2/2
方案一:工程概况:两房一厅,建筑面积 80㎡,家庭成员 3 人,要求铺设低温热水地板辐射采暖系统,安装空气能热水机组.设计概况:室内采暖系统为低温热水地板辐射采暖系统,设计水温60/50℃,铺设面积为 50㎡,利用瑞星空气能热水机同时为地板采温和家庭洗浴提供热水。设计参数依据:《建筑小区给水排水工艺》第八章第一节〈建筑小区用热水设备和用热水有关参数>,根据水温、卫生洁具完善程度、热水供应时间、气候条件和生活习惯等确定集中供应热水时的热水用量。热水用量计算:家庭平均每人每次热水用量为 80L/每人每日,洗浴需热水量为:3 人×80L/每人每日=240L/日.地暖平均用水为1L/m2,需热水量为:50㎡×1L/m2=50L。本项目共用水量为:洗浴用热水量+地暖用热水量=290L。主机选择:瑞星水循环式家用机组 LWH-5。3BC/320 (1。5P 机)水箱选择:320L 空气能热水器承压保温水箱序号项目名称、产地、规格单位数量单价(元)金额(元)1瑞星热泵热水机组 LHW—5。3BC(1。5P)压缩机(谷轮)台1370037002320 升保温水箱个1285028503地板采暖系统元/㎡5018010800合计¥:17350方案二:工程概况:三房一厅,建筑面积 120㎡,家庭成员 4 人,要求铺设低温热水地板辐射采暖系统,安装空气能热水机组。设计概况:室内采暖系统为低温热水地板辐射采暖系统,设计水温60/50℃,铺设面积为 70㎡,利用瑞星空气能热水机同时为地板采温和家庭洗浴提供热水.设计参数依据:《建筑小区给水排水工艺》第八章第一节〈建筑小区用热水设备和用热水有关参数〉,根据水温、卫生洁具完善程度、热水供应时间、气候条件和生活习惯等确定集中供应热水时的热水用量。热水用量计算:家庭平均每人每次热水用量为 80L/每人每日,洗浴需热水量为:4 人×80L/每人每日=320L/日。地暖平均用水为 1L/m2,需热水量为:70㎡×1L/m2=70L。本项目共用水量为:洗浴用热水量+地暖用热水量=390L。主机选择:瑞星水循环式家用机组 LWH—8.0BC/400 (2。5P 机)水箱选择:400L 空气能热水器承压保温水箱序号项目名称、产地、规格单位数量单价金额(元)(元)1瑞星热泵热水机组 LHW-8.0BC(2。5P)压缩机(谷轮)台1450045002400 升保温水箱个1390039003地板采暖系统元/㎡7018012600合计¥:21000方案三:工程概况:四房一厅,建筑面积 120㎡,家庭成员 5 人,要求铺设低温热水地板辐射采暖系统,安装空气能热水机组。设计概况:室内采暖系统为低温热水地板辐射采暖系统,设计水温60/50℃,...
