地铁暗挖区间通风与风、水、电布置方案

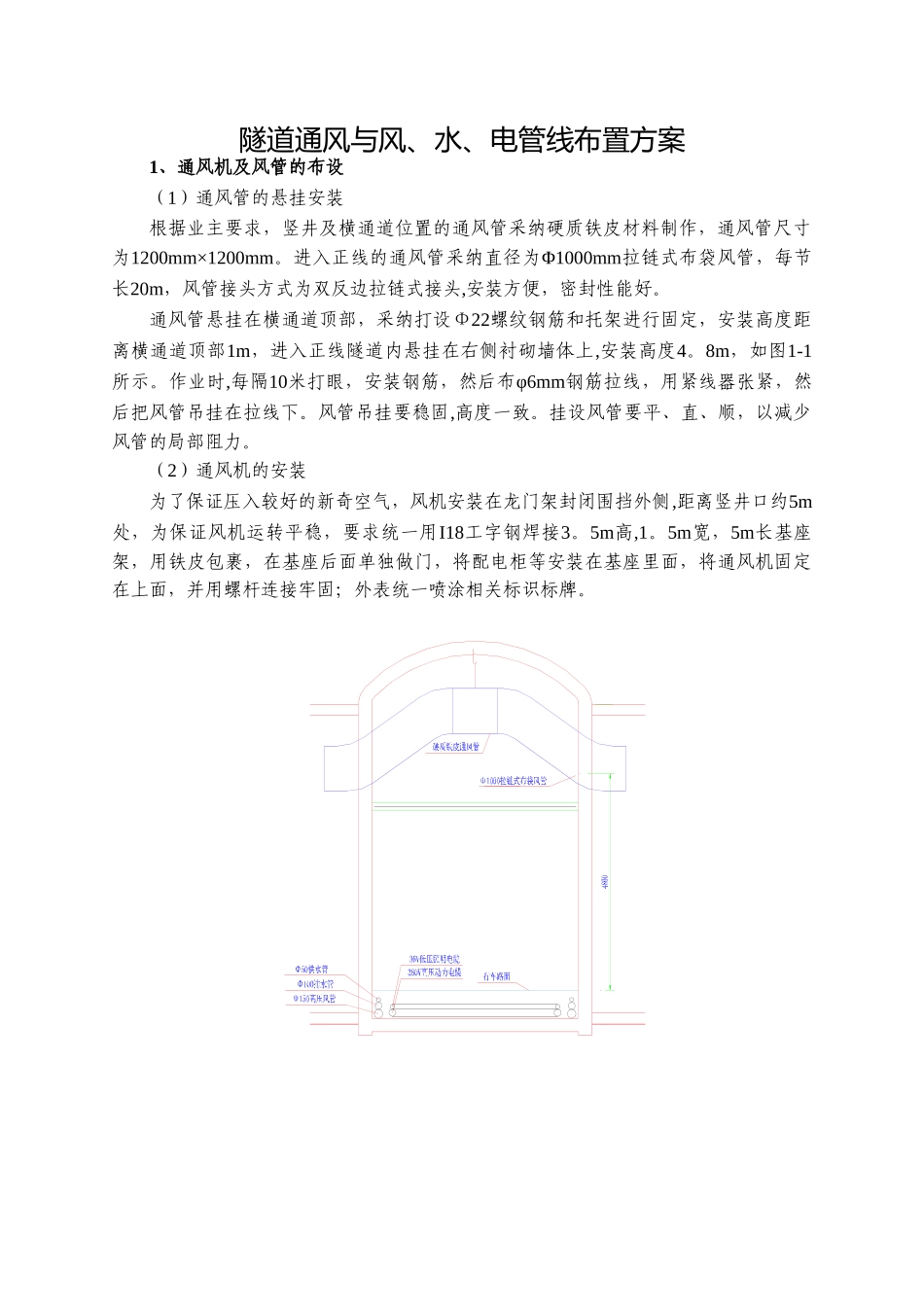

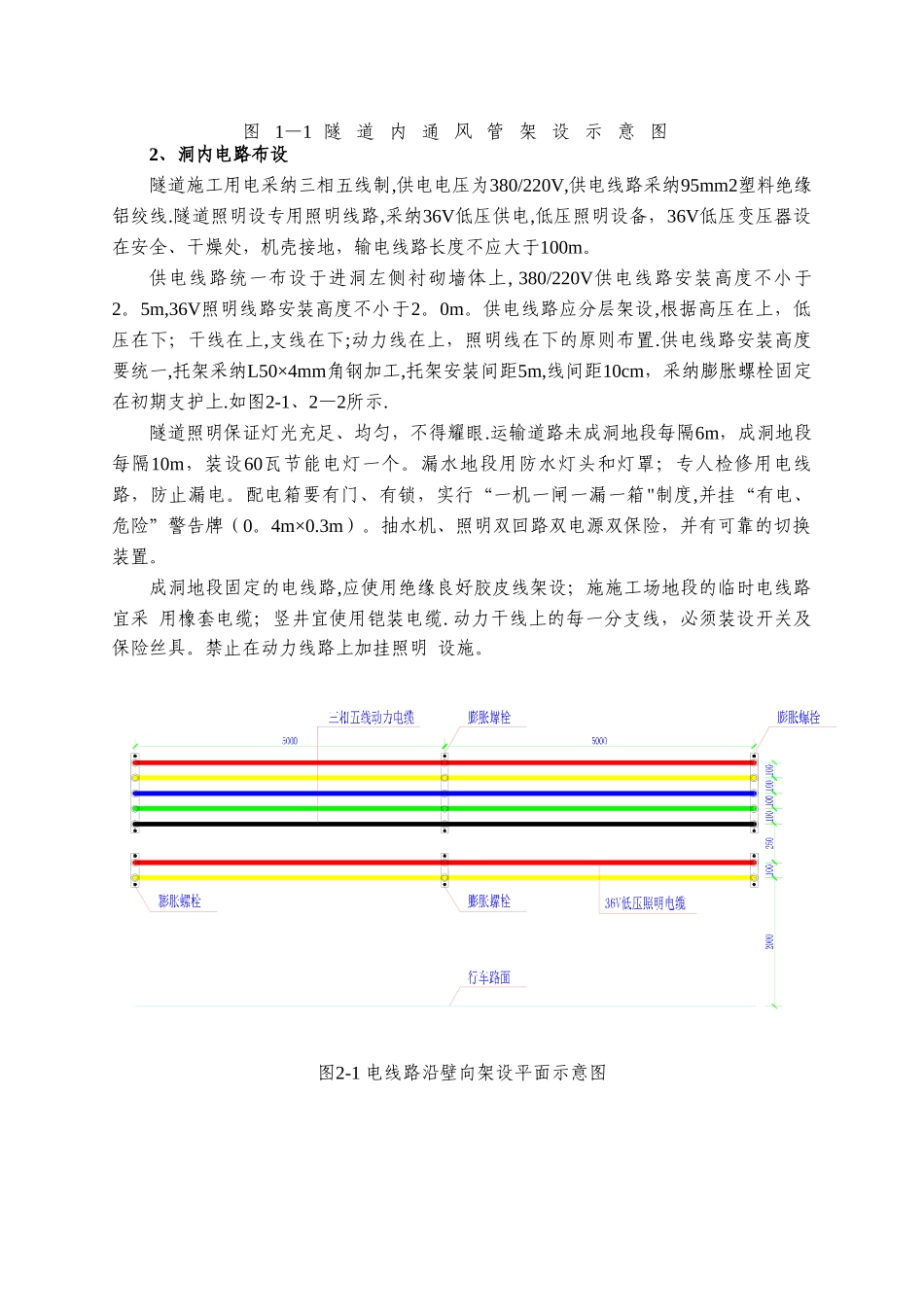

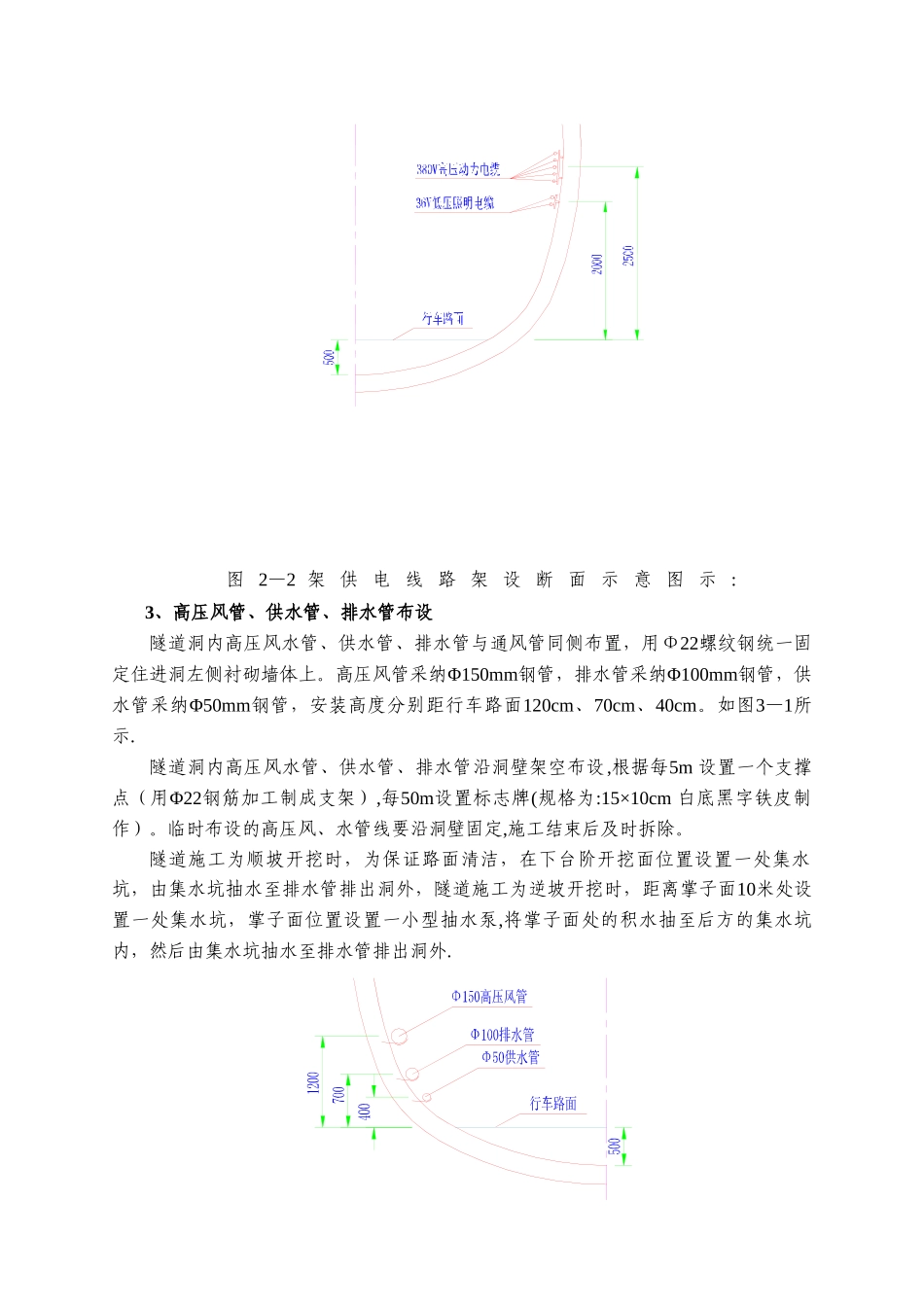

隧道通风与风、水、电管线布置方案1、通风机及风管的布设（1）通风管的悬挂安装根据业主要求，竖井及横通道位置的通风管采纳硬质铁皮材料制作，通风管尺寸为1200mm×1200mm。进入正线的通风管采纳直径为Φ1000mm拉链式布袋风管，每节长20m，风管接头方式为双反边拉链式接头,安装方便，密封性能好。通风管悬挂在横通道顶部，采纳打设Φ22螺纹钢筋和托架进行固定，安装高度距离横通道顶部1m，进入正线隧道内悬挂在右侧衬砌墙体上,安装高度4。8m，如图1-1所示。作业时,每隔10米打眼，安装钢筋，然后布φ6mm钢筋拉线，用紧线器张紧，然后把风管吊挂在拉线下。风管吊挂要稳固,高度一致。挂设风管要平、直、顺，以减少风管的局部阻力。（2）通风机的安装为了保证压入较好的新奇空气，风机安装在龙门架封闭围挡外侧,距离竖井口约5m处，为保证风机运转平稳，要求统一用I18工字钢焊接3。5m高,1。5m宽，5m长基座架，用铁皮包裹，在基座后面单独做门，将配电柜等安装在基座里面，将通风机固定在上面，并用螺杆连接牢固；外表统一喷涂相关标识标牌。图 1—1 隧 道 内 通 风 管 架 设 示 意 图2、洞内电路布设隧道施工用电采纳三相五线制,供电电压为380/220V,供电线路采纳95mm2塑料绝缘铝绞线.隧道照明设专用照明线路,采纳36V低压供电,低压照明设备，36V低压变压器设在安全、干燥处，机壳接地，输电线路长度不应大于100m。 供电线路统一布设于进洞左侧衬砌墙体上, 380/220V供电线路安装高度不小于2。5m,36V照明线路安装高度不小于2。0m。供电线路应分层架设,根据高压在上，低压在下；干线在上,支线在下;动力线在上，照明线在下的原则布置.供电线路安装高度要统一,托架采纳L50×4mm角钢加工,托架安装间距5m,线间距10cm，采纳膨胀螺栓固定在初期支护上.如图2-1、2—2所示.隧道照明保证灯光充足、均匀，不得耀眼.运输道路未成洞地段每隔6m，成洞地段每隔10m，装设60瓦节能电灯一个。漏水地段用防水灯头和灯罩；专人检修用电线路，防止漏电。配电箱要有门、有锁，实行“一机一闸一漏一箱"制度,并挂“有电、危险”警告牌（0。4m×0.3m）。抽水机、照明双回路双电源双保险，并有可靠的切换装置。 成洞地段固定的电线路,应使用绝缘良好胶皮线架设；施施工场地段的临时电线路宜采 用橡套电缆；竖井宜使用铠装电缆. 动力干线上的每一分支线，必须装设开关及保险丝具。禁止在动力线路上加挂照明 设施。图2-1 电线路沿壁向架设平面示意图图 2—2 架 ...
