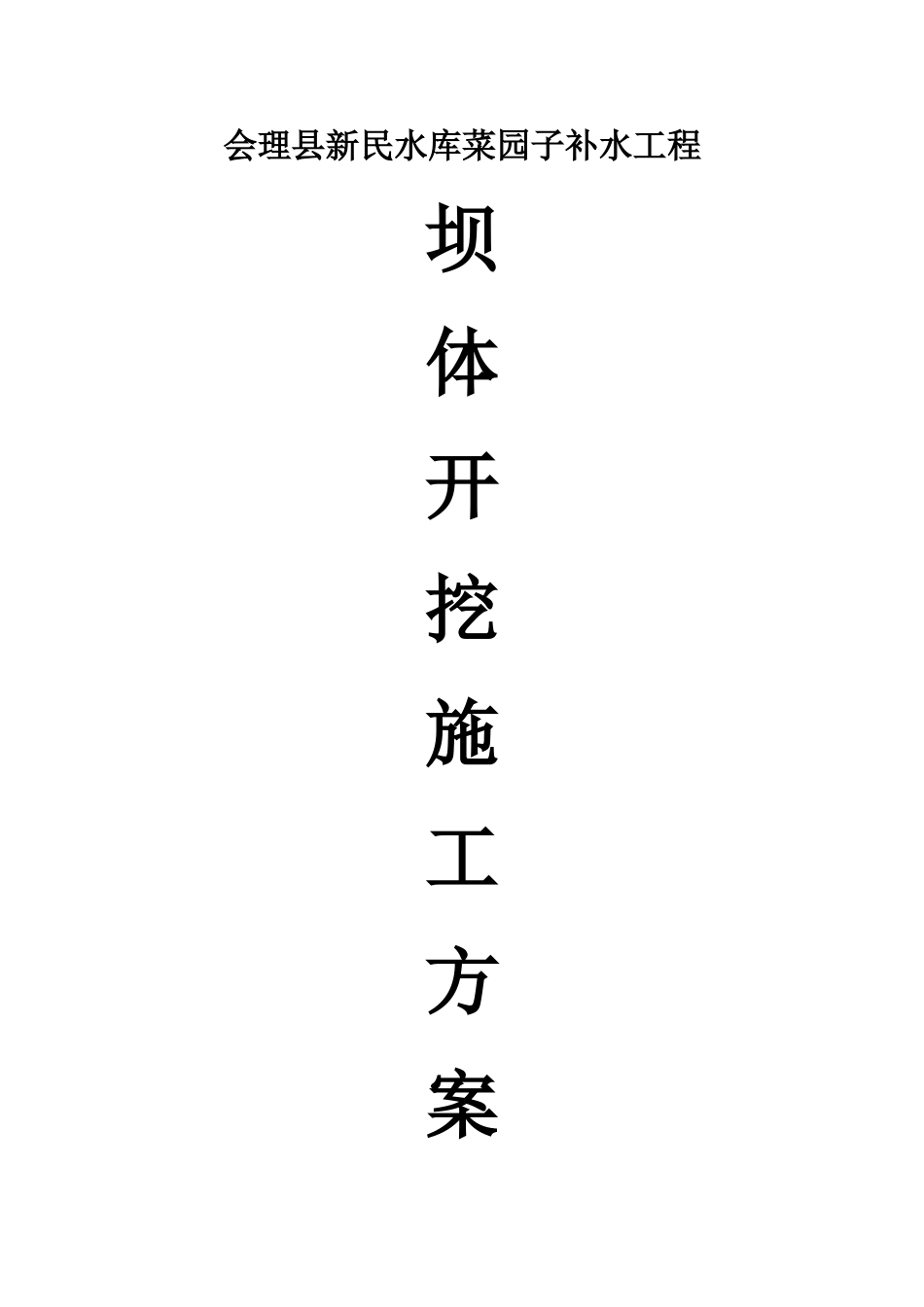

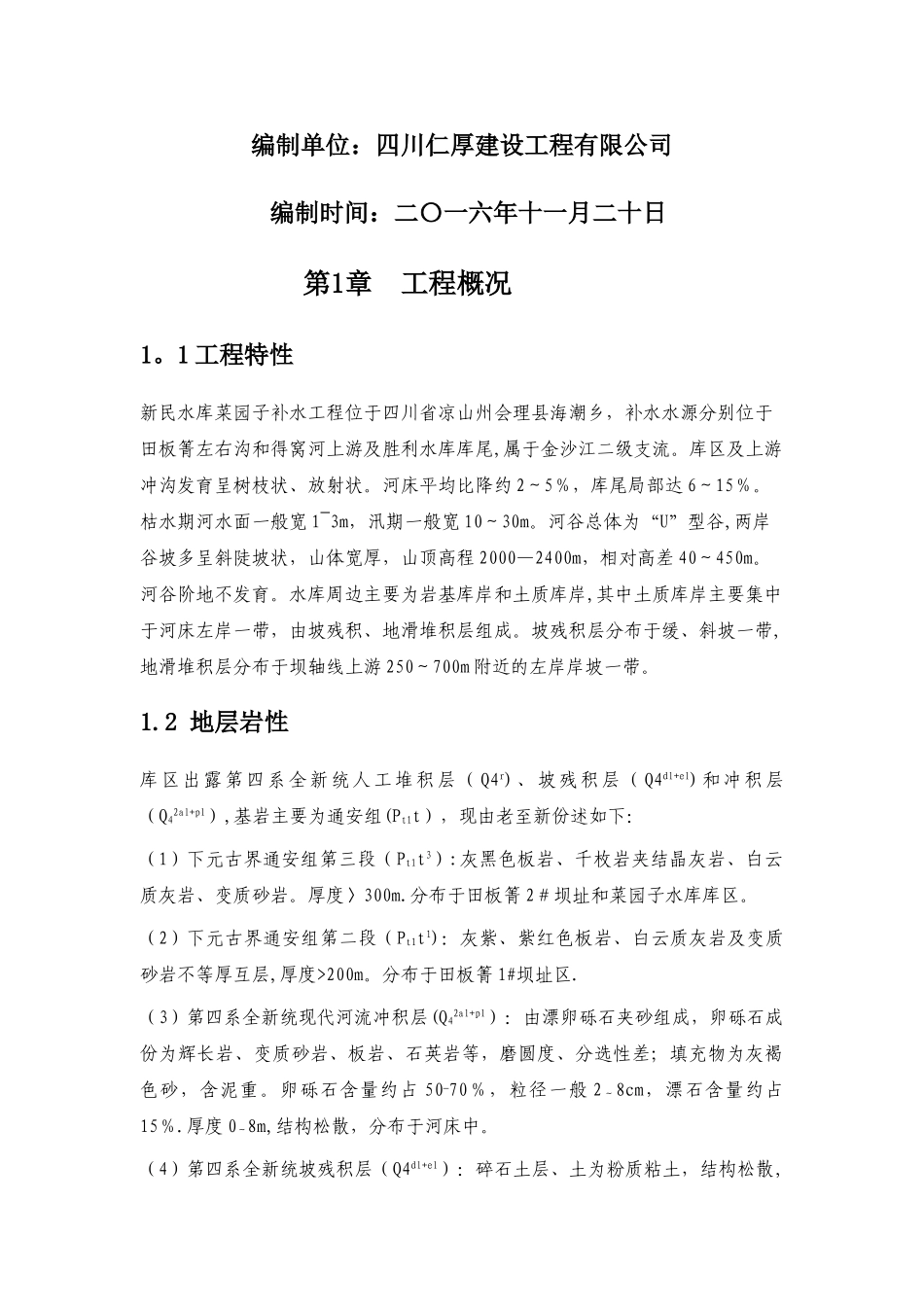

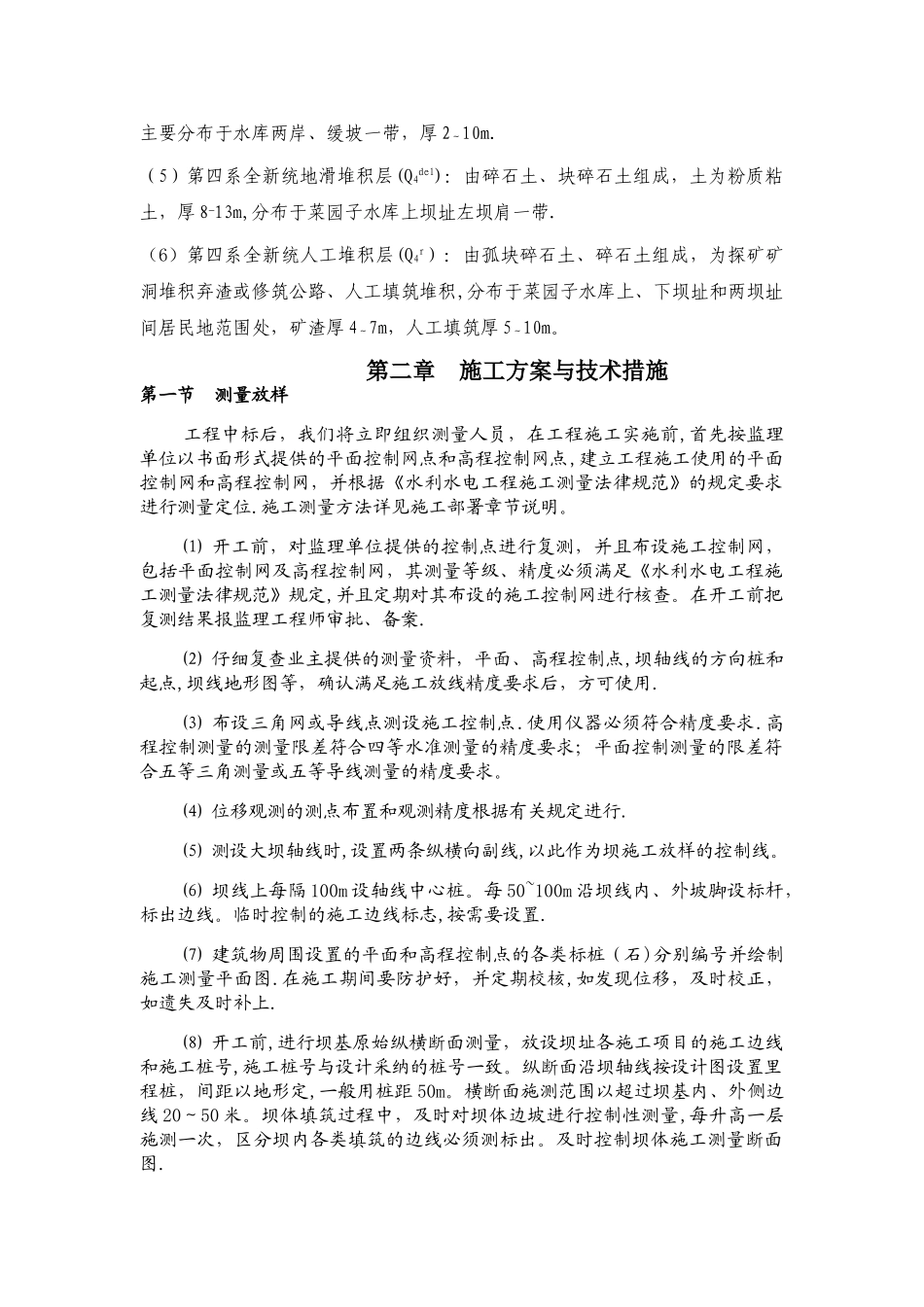

会理县新民水库菜园子补水工程坝体开挖施工方案编制单位：四川仁厚建设工程有限公司 编制时间：二〇一六年十一月二十日第1章工程概况1。1 工程特性新民水库菜园子补水工程位于四川省凉山州会理县海潮乡，补水水源分别位于田板箐左右沟和得窝河上游及胜利水库库尾,属于金沙江二级支流。库区及上游冲沟发育呈树枝状、放射状。河床平均比降约 2～5％，库尾局部达 6～15％。枯水期河水面一般宽 1~3m，汛期一般宽 10～30m。河谷总体为“U”型谷,两岸谷坡多呈斜陡坡状，山体宽厚，山顶高程 2000—2400m，相对高差 40～450m。河谷阶地不发育。水库周边主要为岩基库岸和土质库岸,其中土质库岸主要集中于河床左岸一带，由坡残积、地滑堆积层组成。坡残积层分布于缓、斜坡一带,地滑堆积层分布于坝轴线上游 250～700m 附近的左岸岸坡一带。1.2 地层岩性库区出露第四系全新统人工堆积层（ Q4r)、坡残积层（ Q4dl+el)和冲积层（Q42al+pl）,基岩主要为通安组(Pt1t），现由老至新份述如下：（1）下元古界通安组第三段（Pt1t3）:灰黑色板岩、千枚岩夹结晶灰岩、白云质灰岩、变质砂岩。厚度〉300m.分布于田板箐 2＃坝址和菜园子水库库区。（2）下元古界通安组第二段（Pt1t1)：灰紫、紫红色板岩、白云质灰岩及变质砂岩不等厚互层,厚度>200m。分布于田板箐 1#坝址区.（3）第四系全新统现代河流冲积层(Q42al+pl）：由漂卵砾石夹砂组成，卵砾石成份为辉长岩、变质砂岩、板岩、石英岩等，磨圆度、分选性差；填充物为灰褐色砂，含泥重。卵砾石含量约占 50~70％，粒径一般 2～8cm，漂石含量约占15％.厚度 0～8m,结构松散，分布于河床中。（4）第四系全新统坡残积层（Q4dl+el）：碎石土层、土为粉质粘土，结构松散,主要分布于水库两岸、缓坡一带，厚 2～10m.（5）第四系全新统地滑堆积层(Q4del)：由碎石土、块碎石土组成，土为粉质粘土，厚 8~13m,分布于菜园子水库上坝址左坝肩一带.（6）第四系全新统人工堆积层(Q4r）：由孤块碎石土、碎石土组成，为探矿矿洞堆积弃渣或修筑公路、人工填筑堆积,分布于菜园子水库上、下坝址和两坝址间居民地范围处，矿渣厚 4～7m，人工填筑厚 5～10m。第二章 施工方案与技术措施第一节 测量放样工程中标后，我们将立即组织测量人员，在工程施工实施前,首先按监理单位以书面形式提供的平面控制网点和高程控制网点,建立工程施工使用的平面控制网和高程控制网，并根据《水利水电工程施工测量法律规范》的规定要求进行测...
