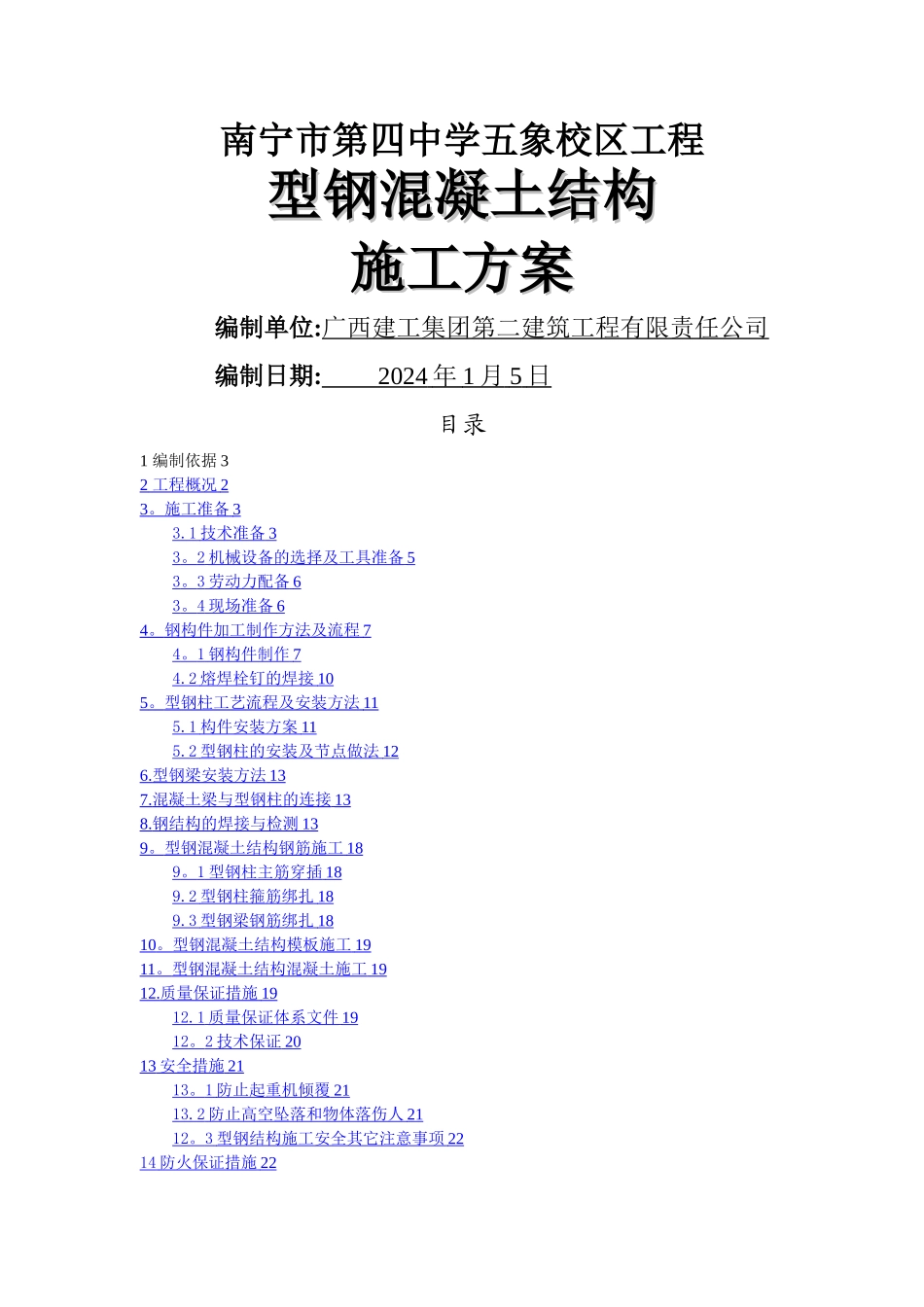

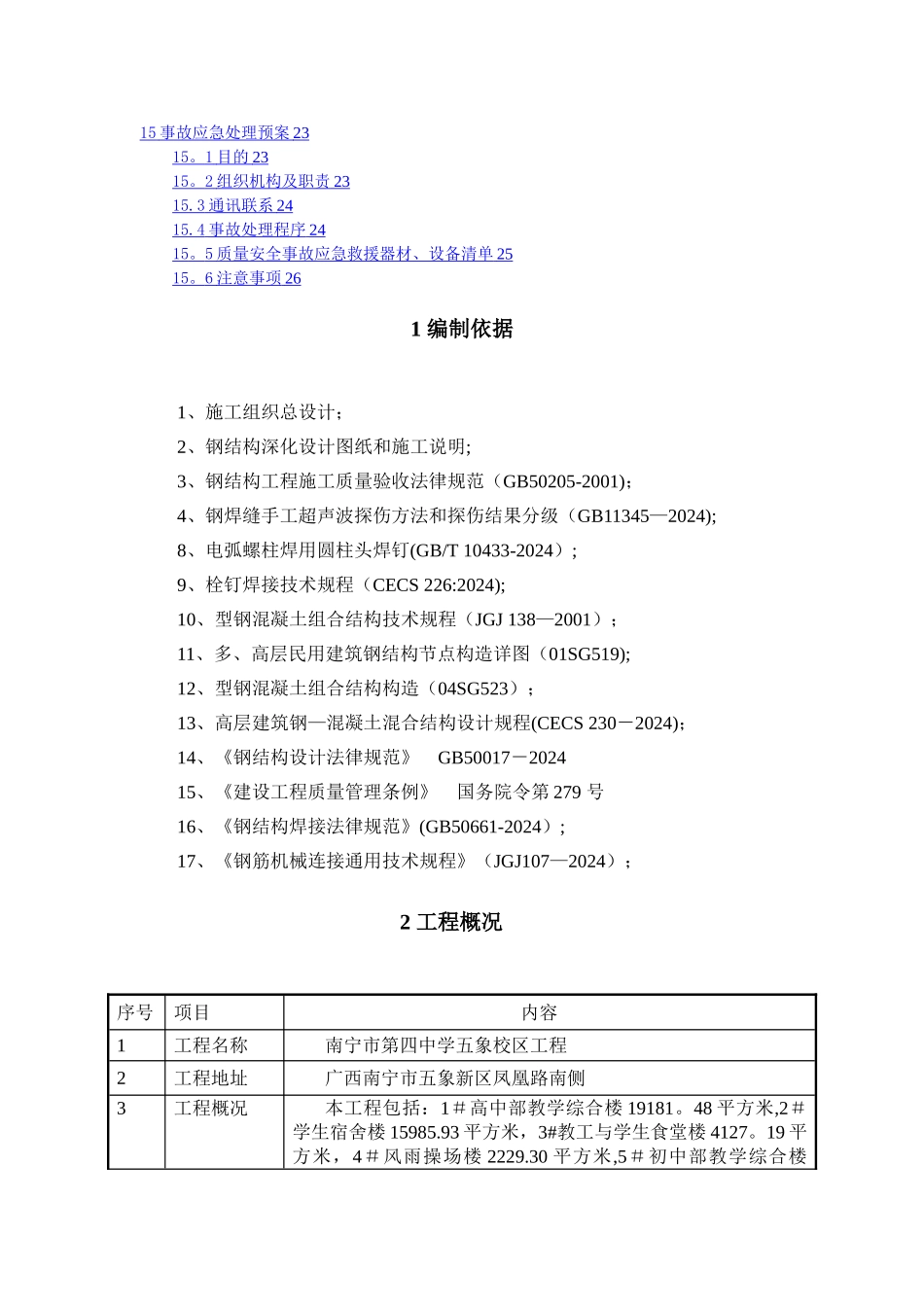

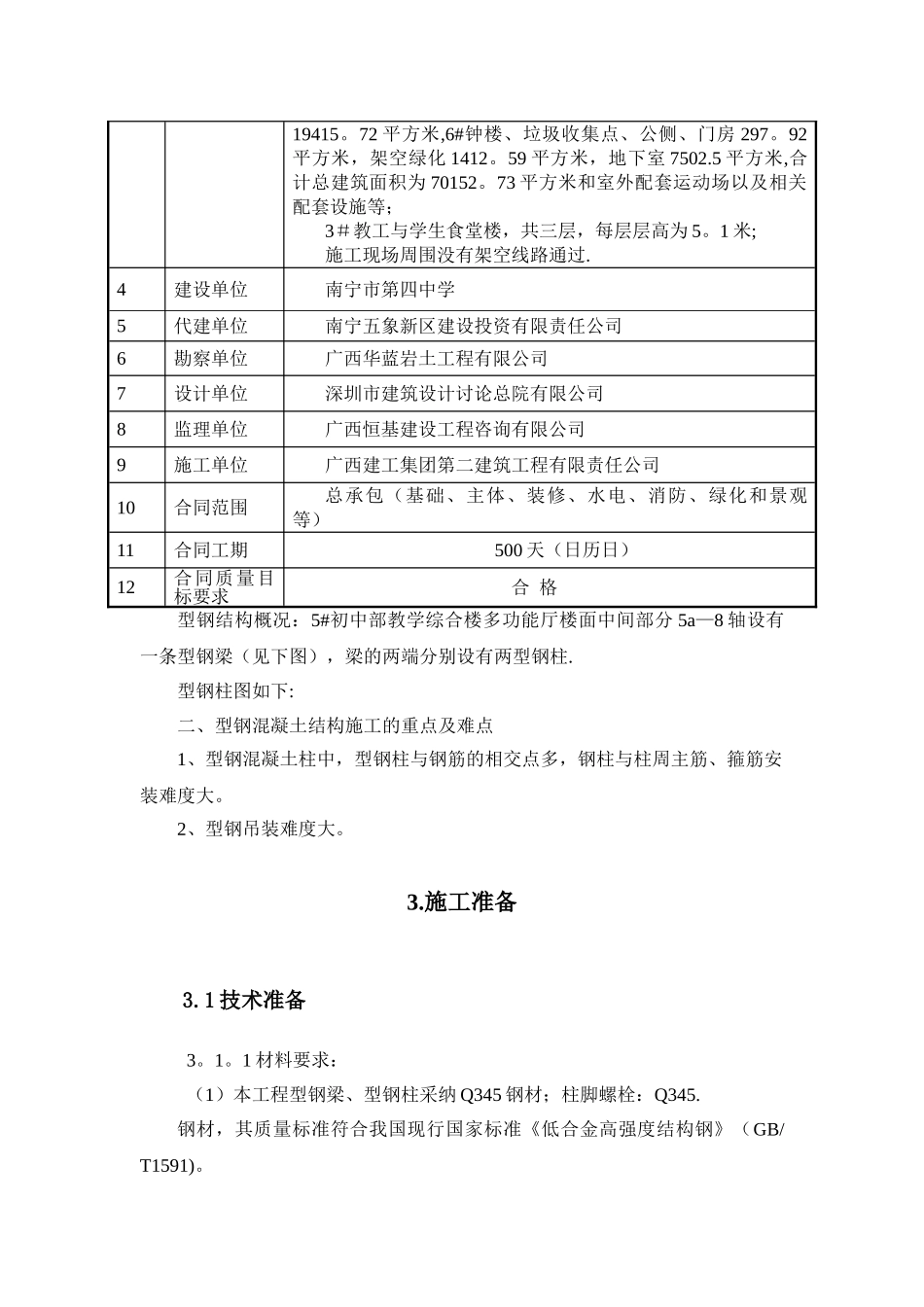

南宁市第四中学五象校区工程型钢混凝土结构型钢混凝土结构施工方案施工方案编制单位:广西建工集团第二建筑工程有限责任公司编制日期: 2024 年 1 月 5 日 目录1 编制依据 32 工程概况 2 3 。 施工准备 3 3.1 技术准备 3 3 。 2 机械设备的选择及工具准备 5 3 。 3 劳动力配备 6 3 。 4 现场准备 6 4 。 钢构件加工制作方法及流程 7 4 。 1 钢构件制作 7 4.2 熔焊栓钉的焊接 10 5 。 型钢柱工艺流程及安装方法 11 5.1 构件安装方案 11 5.2 型钢柱的安装及节点做法 12 6. 型钢梁安装方法 13 7. 混凝土梁与型钢柱的连接 13 8. 钢结构的焊接与检测 13 9 。 型钢混凝土结构钢筋施工 18 9 。 1 型钢柱主筋穿插 18 9.2 型钢柱箍筋绑扎 18 9.3 型钢梁钢筋绑扎 18 10 。 型钢混凝土结构模板施工 19 11 。 型钢混凝土结构混凝土施工 19 12. 质量保证措施 19 12.1 质量保证体系文件 19 12 。 2 技术保证 20 13 安全措施 21 13 。 1 防止起重机倾覆 21 13.2 防止高空坠落和物体落伤人 21 12 。 3 型钢结构施工安全其它注意事项 22 14 防火保证措施 22 15 事故应急处理预案 23 15 。 1 目的 23 15 。 2 组织机构及职责 23 15.3 通讯联系 24 15.4 事故处理程序 24 15 。 5 质量安全事故应急救援器材、设备清单 25 15 。 6 注意事项 26 1 编制依据1、施工组织总设计； 2、钢结构深化设计图纸和施工说明; 3、钢结构工程施工质量验收法律规范（GB50205-2001)； 4、钢焊缝手工超声波探伤方法和探伤结果分级（GB11345—2024); 8、电弧螺柱焊用圆柱头焊钉(GB/T 10433-2024）; 9、栓钉焊接技术规程（CECS 226:2024); 10、型钢混凝土组合结构技术规程（JGJ 138—2001）； 11、多、高层民用建筑钢结构节点构造详图（01SG519); 12、型钢混凝土组合结构构造（04SG523）； 13、高层建筑钢—混凝土混合结构设计规程(CECS 230－2024)；14、《钢结构设计法律规范》 GB50017－202415、《建设工程质量管理条例》 国务院令第 279 号16、《钢结构焊接法律规范》(GB50661-2024）; 17、《钢筋机械连接通用技术规程》（JGJ107—2024）；2 工程概况 序号项目内容1工程名称南宁市第四中学五象校区工程2工程地址广西南宁市五象新区凤凰路南侧3工程概况本工程包括：1＃高中部教学综合楼 19181。48 平方米,2＃...
