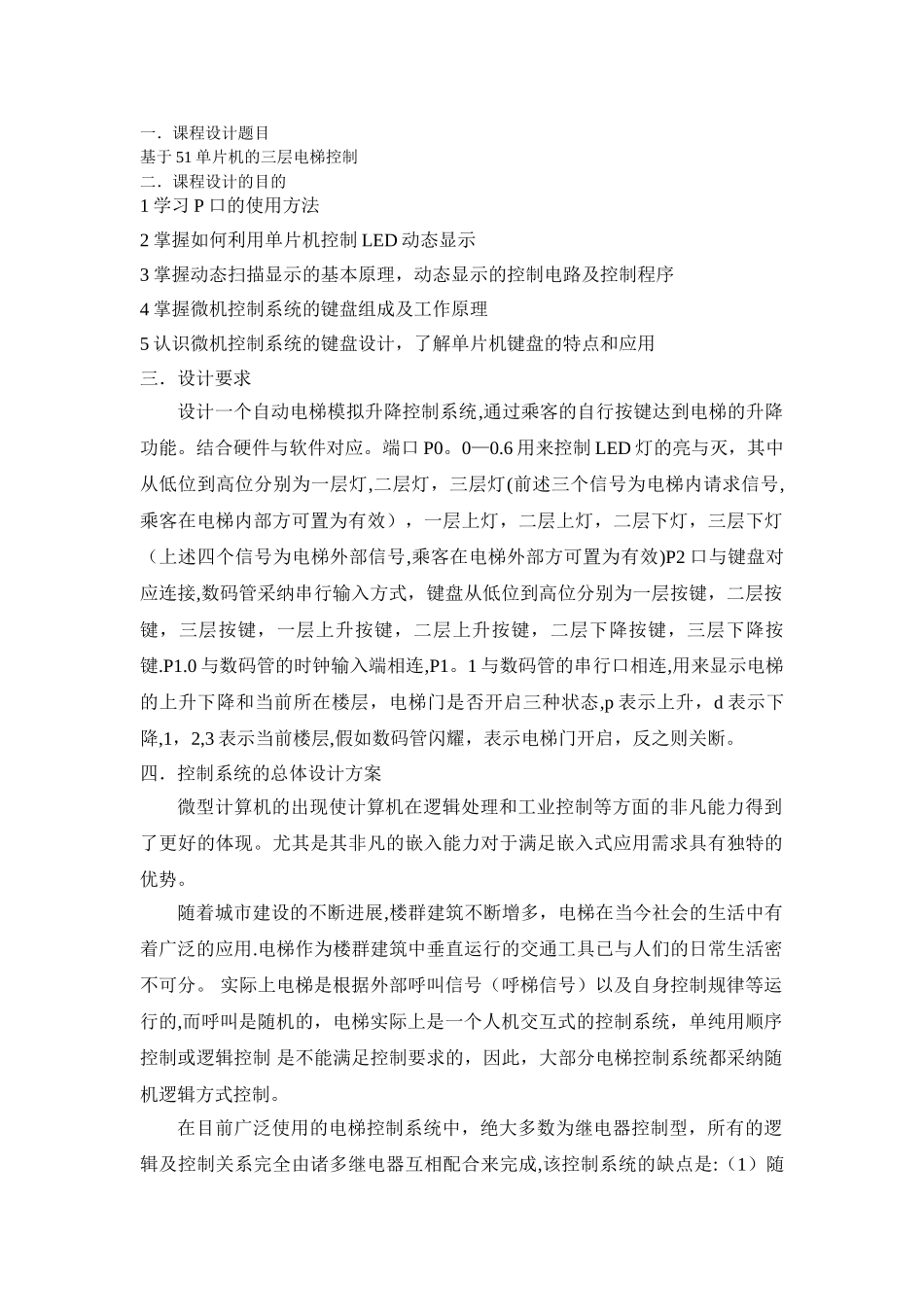

一.课程设计题目基于 51 单片机的三层电梯控制二.课程设计的目的1 学习 P 口的使用方法2 掌握如何利用单片机控制 LED 动态显示3 掌握动态扫描显示的基本原理,动态显示的控制电路及控制程序4 掌握微机控制系统的键盘组成及工作原理5 认识微机控制系统的键盘设计,了解单片机键盘的特点和应用三.设计要求设计一个自动电梯模拟升降控制系统,通过乘客的自行按键达到电梯的升降功能。结合硬件与软件对应。端口 P0。0—0.6 用来控制 LED 灯的亮与灭,其中从低位到高位分别为一层灯,二层灯,三层灯(前述三个信号为电梯内请求信号,乘客在电梯内部方可置为有效),一层上灯,二层上灯,二层下灯,三层下灯(上述四个信号为电梯外部信号,乘客在电梯外部方可置为有效)P2 口与键盘对应连接,数码管采纳串行输入方式,键盘从低位到高位分别为一层按键,二层按键,三层按键,一层上升按键,二层上升按键,二层下降按键,三层下降按键.P1.0 与数码管的时钟输入端相连,P1。1 与数码管的串行口相连,用来显示电梯的上升下降和当前所在楼层,电梯门是否开启三种状态,p 表示上升,d 表示下降,1,2,3 表示当前楼层,假如数码管闪耀,表示电梯门开启,反之则关断。四.控制系统的总体设计方案微型计算机的出现使计算机在逻辑处理和工业控制等方面的非凡能力得到了更好的体现。尤其是其非凡的嵌入能力对于满足嵌入式应用需求具有独特的优势。随着城市建设的不断进展,楼群建筑不断增多,电梯在当今社会的生活中有着广泛的应用.电梯作为楼群建筑中垂直运行的交通工具已与人们的日常生活密不可分。 实际上电梯是根据外部呼叫信号(呼梯信号)以及自身控制规律等运行的,而呼叫是随机的,电梯实际上是一个人机交互式的控制系统,单纯用顺序控制或逻辑控制 是不能满足控制要求的,因此,大部分电梯控制系统都采纳随机逻辑方式控制。在目前广泛使用的电梯控制系统中,绝大多数为继电器控制型,所有的逻辑及控制关系完全由诸多继电器互相配合来完成,该控制系统的缺点是:(1)随着楼层的 增高,使用继电器的数量越来越多,造价和体积也越来越大;(2)继电器这种触点式的电控元器件不宜长时间频繁工作,因而采纳在电梯系统当中常发生触电表面 烧结、控制失灵的故障。因此我们设计一个 3 层自动电梯模拟升降控制系统,通过乘客的自行按键达到升降功能.采纳单片机作为控制核心进行仿真。本次设计是应用 AT89C51 芯片进行设计制作的模拟电梯控制系统,通过乘...
