2025年二级建造师机电工程重点考点一

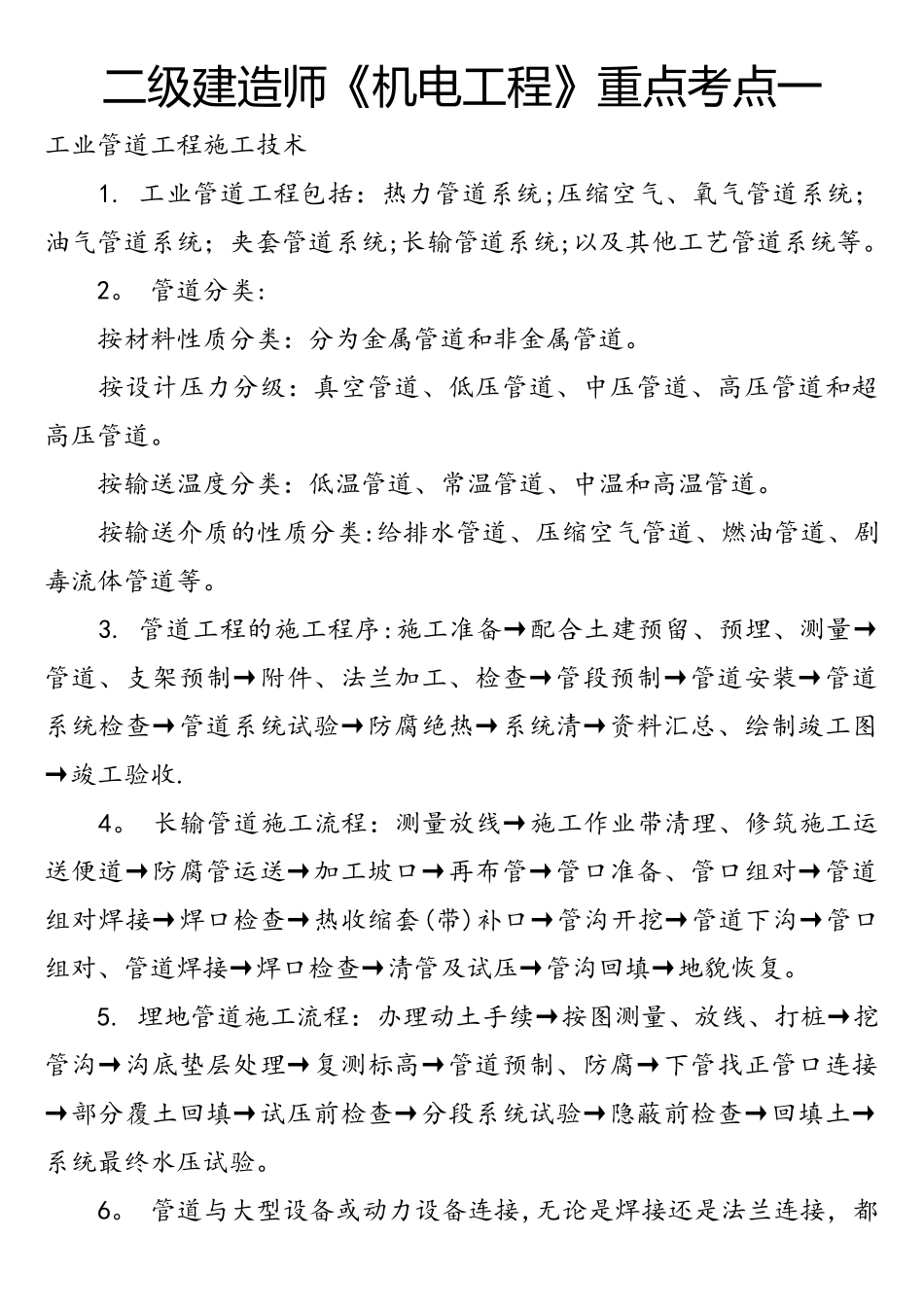

二级建造师《机电工程》重点考点一工业管道工程施工技术 1. 工业管道工程包括：热力管道系统;压缩空气、氧气管道系统；油气管道系统；夹套管道系统;长输管道系统;以及其他工艺管道系统等。 2。 管道分类: 按材料性质分类：分为金属管道和非金属管道。 按设计压力分级：真空管道、低压管道、中压管道、高压管道和超高压管道。 按输送温度分类：低温管道、常温管道、中温和高温管道。 按输送介质的性质分类:给排水管道、压缩空气管道、燃油管道、剧毒流体管道等。 3. 管道工程的施工程序:施工准备→配合土建预留、预埋、测量→管道、支架预制→附件、法兰加工、检查→管段预制→管道安装→管道系统检查→管道系统试验→防腐绝热→系统清→资料汇总、绘制竣工图→竣工验收. 4。 长输管道施工流程：测量放线→施工作业带清理、修筑施工运送便道→防腐管运送→加工坡口→再布管→管口准备、管口组对→管道组对焊接→焊口检查→热收缩套(带)补口→管沟开挖→管道下沟→管口组对、管道焊接→焊口检查→清管及试压→管沟回填→地貌恢复。 5. 埋地管道施工流程：办理动土手续→按图测量、放线、打桩→挖管沟→沟底垫层处理→复测标高→管道预制、防腐→下管找正管口连接→部分覆土回填→试压前检查→分段系统试验→隐蔽前检查→回填土→系统最终水压试验。 6。 管道与大型设备或动力设备连接,无论是焊接还是法兰连接，都应采用无应力配管。其固定焊口应远离机器。如：管道与机械设备连接前，应在自由状态下检查法兰的平行度和同轴度,偏差应符合规定规定。管道与机械设备最终连接时，应在联轴节上架设百分表监视机器位移。管道经试压、吹扫合格后，应对该管道与机器的接口进行复位检查.管道安装合格后，不得承受设计以外的附加载荷。 7. 橡胶、塑料、玻璃钢、涂料等衬里的管道构成件,应寄存在温度为 5~400C 的室内,并应避免阳光和热源的辐射。 8. 阀门安装前，应按设计文献查对其型号，并应按介质流向确定其安装方向；检查阀门填料，其压盖螺栓应留有调整裕量。当阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装;以焊接方式连接时，阀门不得关闭，焊缝底层宜采用氩弧焊。安全阀应垂直安装 9。 支、吊架安装应平整牢固,与管子接触应紧密.固定支架应按设计文献规定或原则图安装，并应在赔偿器预拉伸之前固定。 10。 无热位移的管道,其吊杆应垂直安装。有热位移的管道,吊点应设在位移的相反方向,按位移值的 1/2 偏位安装...
