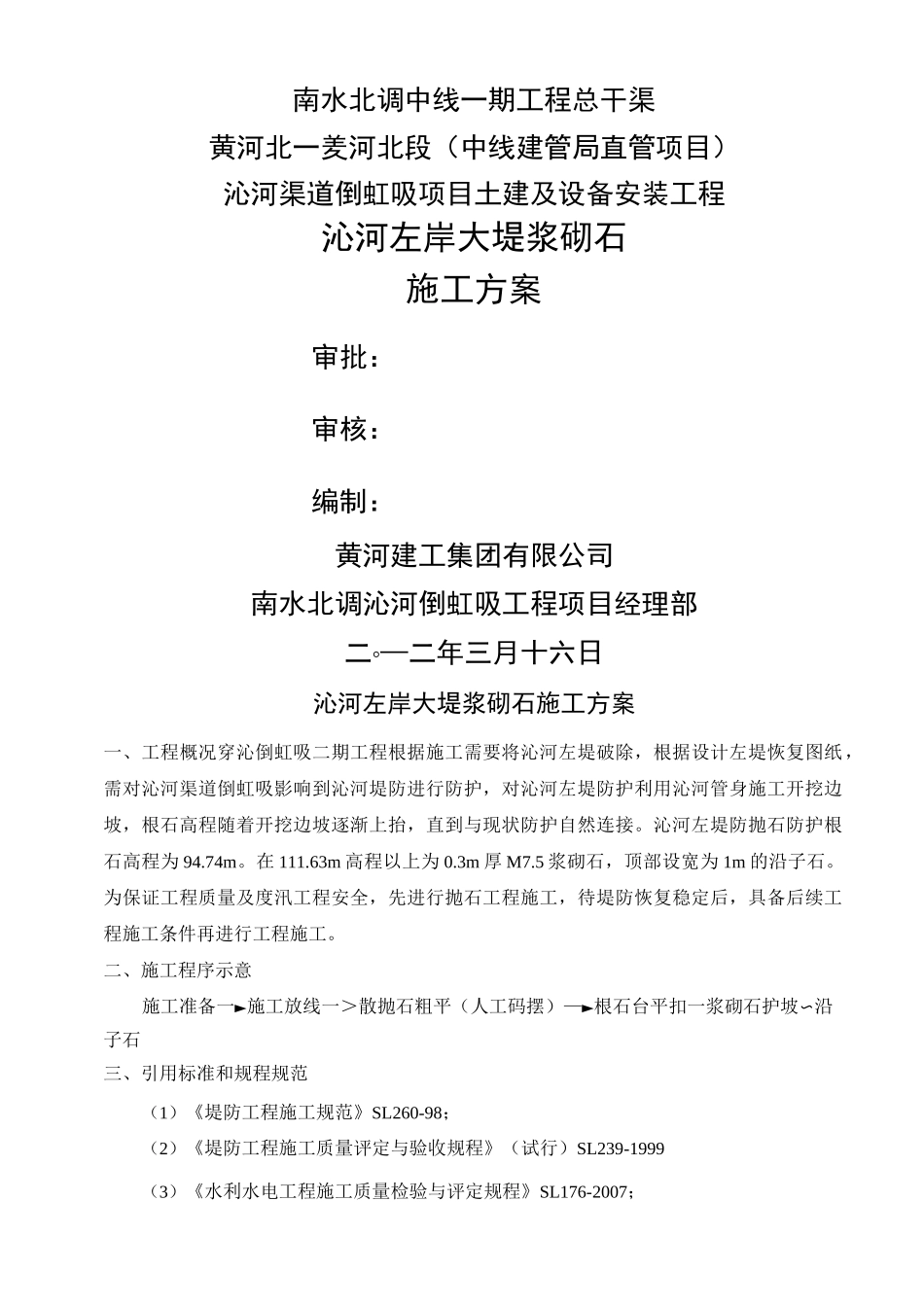

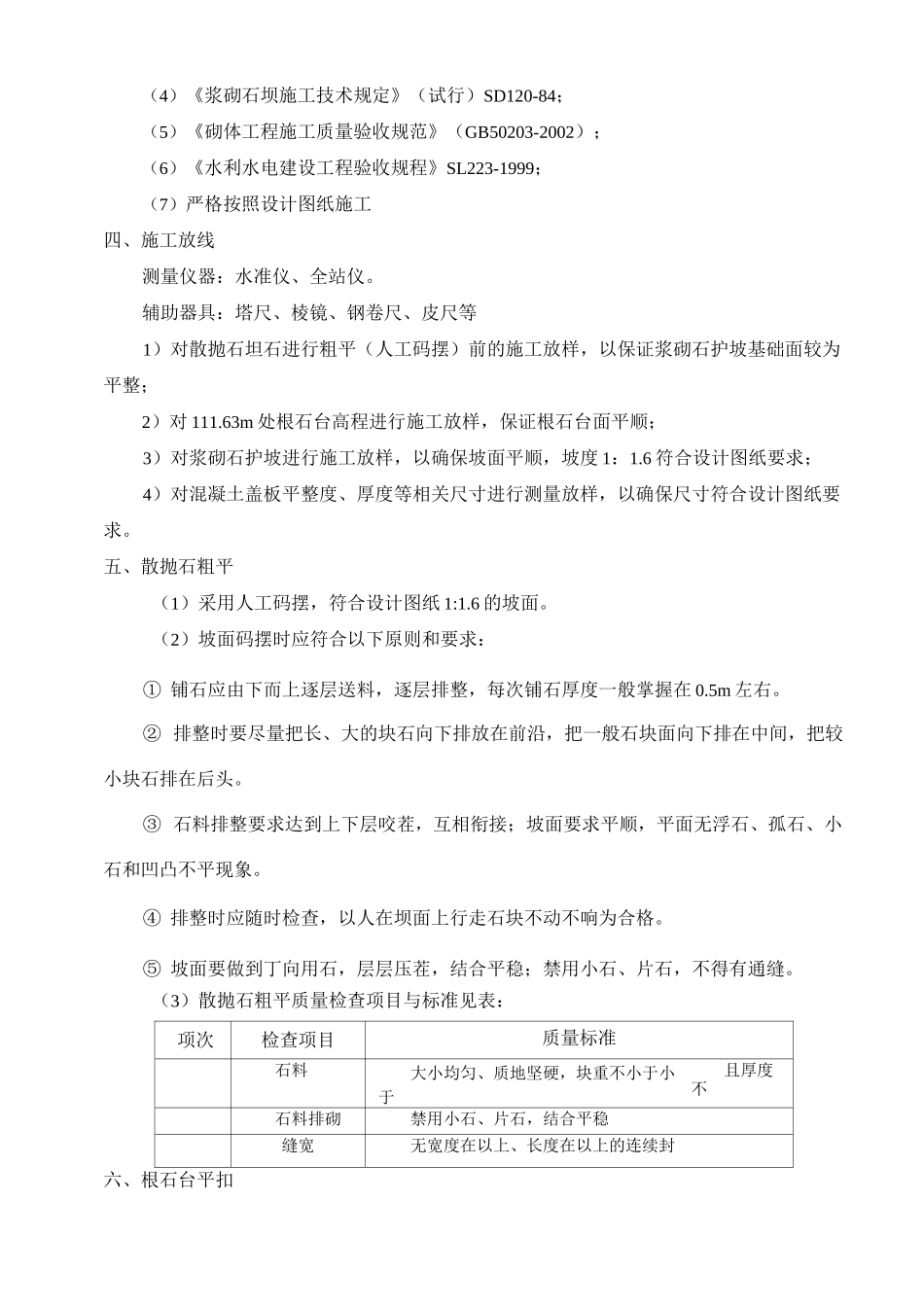

南水北调中线一期工程总干渠黄河北一羑河北段（中线建管局直管项目）沁河渠道倒虹吸项目土建及设备安装工程沁河左岸大堤浆砌石施工方案审批：审核：编制：黄河建工集团有限公司南水北调沁河倒虹吸工程项目经理部二◦—二年三月十六日沁河左岸大堤浆砌石施工方案一、工程概况穿沁倒虹吸二期工程根据施工需要将沁河左堤破除，根据设计左堤恢复图纸，需对沁河渠道倒虹吸影响到沁河堤防进行防护，对沁河左堤防护利用沁河管身施工开挖边坡，根石高程随着开挖边坡逐渐上抬，直到与现状防护自然连接。沁河左堤防抛石防护根石高程为 94.74m。在 111.63m 高程以上为 0.3m 厚 M7.5 浆砌石，顶部设宽为 1m 的沿子石。为保证工程质量及度汛工程安全，先进行抛石工程施工，待堤防恢复稳定后，具备后续工程施工条件再进行工程施工。二、施工程序示意施工准备一►施工放线一＞散抛石粗平（人工码摆）—►根石台平扣一浆砌石护坡〜沿子石三、引用标准和规程规范（1）《堤防工程施工规范》SL260-98；（2）《堤防工程施工质量评定与验收规程》（试行）SL239-1999（3）《水利水电工程施工质量检验与评定规程》SL176-2007；（4）《浆砌石坝施工技术规定》（试行）SD120-84；（5）《砌体工程施工质量验收规范》（GB50203-2002）；（6）《水利水电建设工程验收规程》SL223-1999；（7）严格按照设计图纸施工四、施工放线测量仪器：水准仪、全站仪。辅助器具：塔尺、棱镜、钢卷尺、皮尺等1）对散抛石坦石进行粗平（人工码摆）前的施工放样，以保证浆砌石护坡基础面较为平整；2）对 111.63m 处根石台高程进行施工放样，保证根石台面平顺；3）对浆砌石护坡进行施工放样，以确保坡面平顺，坡度 1：1.6 符合设计图纸要求；4）对混凝土盖板平整度、厚度等相关尺寸进行测量放样，以确保尺寸符合设计图纸要求。五、散抛石粗平（1）采用人工码摆，符合设计图纸 1:1.6 的坡面。（2）坡面码摆时应符合以下原则和要求：① 铺石应由下而上逐层送料，逐层排整，每次铺石厚度一般掌握在 0.5m 左右。② 排整时要尽量把长、大的块石向下排放在前沿，把一般石块面向下排在中间，把较小块石排在后头。③ 石料排整要求达到上下层咬茬，互相衔接；坡面要求平顺，平面无浮石、孤石、小石和凹凸不平现象。④ 排整时应随时检查，以人在坝面上行走石块不动不响为合格。⑤ 坡面要做到丁向用石，层层压茬，结合平稳；禁用小石、片石，不得有通缝。（3）散抛石粗平质量检查项目与...
