通风与空调技术交底

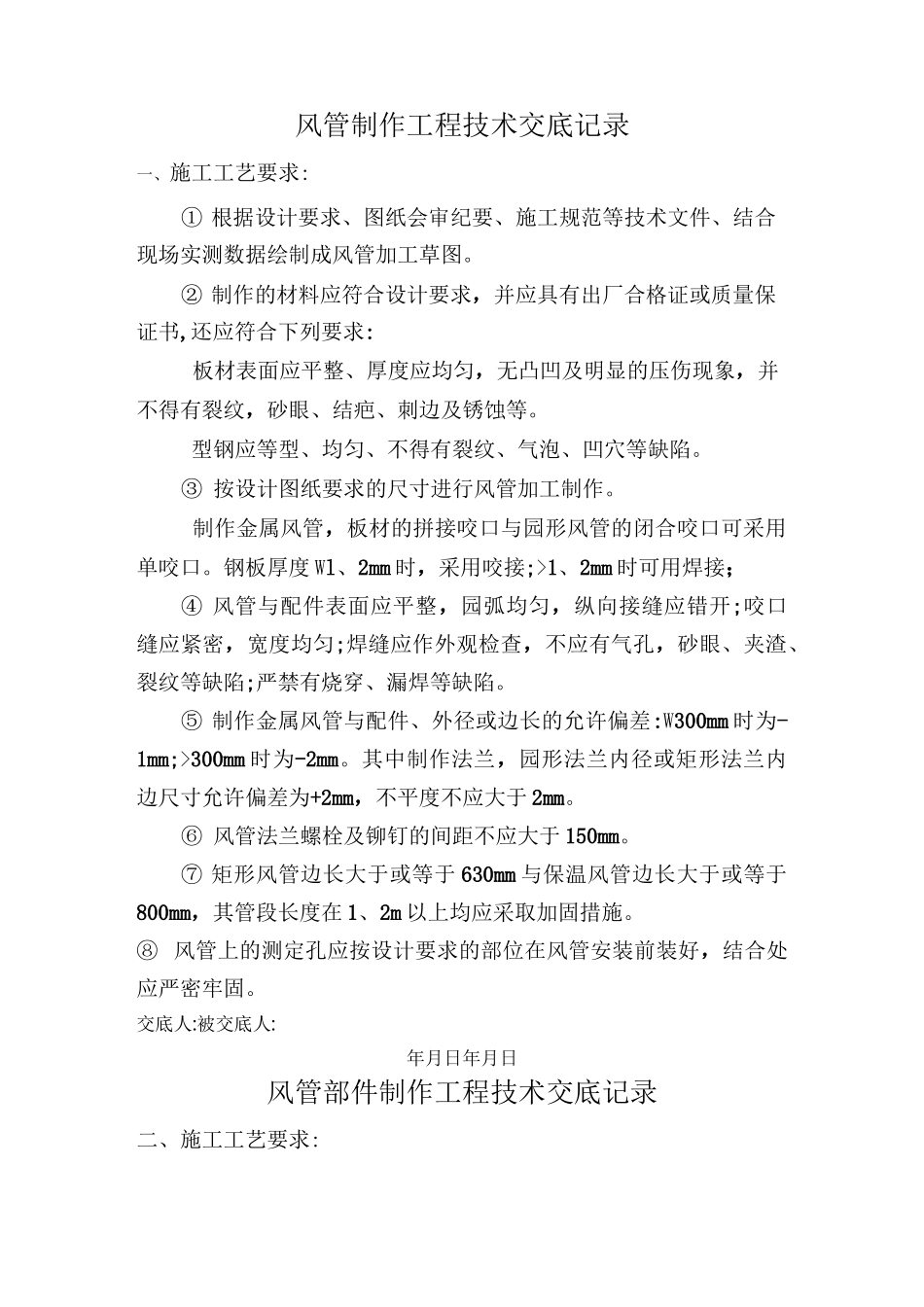

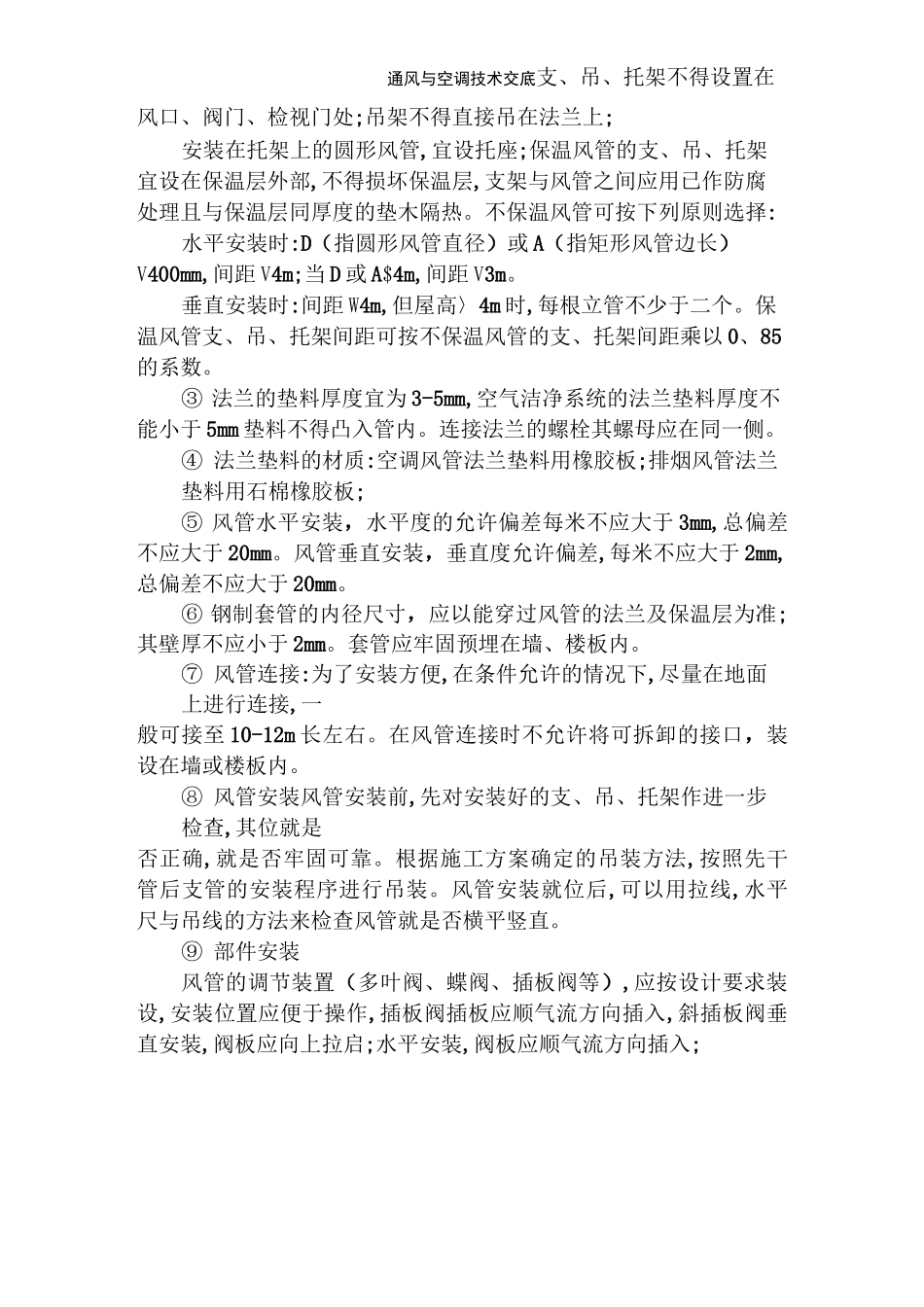

风管制作工程技术交底记录一、施工工艺要求:① 根据设计要求、图纸会审纪要、施工规范等技术文件、结合现场实测数据绘制成风管加工草图。② 制作的材料应符合设计要求，并应具有出厂合格证或质量保证书,还应符合下列要求:板材表面应平整、厚度应均匀，无凸凹及明显的压伤现象，并不得有裂纹，砂眼、结疤、刺边及锈蚀等。型钢应等型、均匀、不得有裂纹、气泡、凹穴等缺陷。③ 按设计图纸要求的尺寸进行风管加工制作。制作金属风管，板材的拼接咬口与园形风管的闭合咬口可采用单咬口。钢板厚度 Wl、2mm 时，采用咬接;>1、2mm 时可用焊接；④ 风管与配件表面应平整，园弧均匀，纵向接缝应错开;咬口缝应紧密，宽度均匀;焊缝应作外观检查，不应有气孔，砂眼、夹渣、裂纹等缺陷;严禁有烧穿、漏焊等缺陷。⑤ 制作金属风管与配件、外径或边长的允许偏差:W300mm 时为-1mm;>300mm 时为-2mm。其中制作法兰，园形法兰内径或矩形法兰内边尺寸允许偏差为+2mm，不平度不应大于 2mm。⑥ 风管法兰螺栓及铆钉的间距不应大于 150mm。⑦ 矩形风管边长大于或等于 630mm 与保温风管边长大于或等于800mm，其管段长度在 1、2m 以上均应采取加固措施。⑧ 风管上的测定孔应按设计要求的部位在风管安装前装好，结合处应严密牢固。交底人:被交底人:年月日年月日风管部件制作工程技术交底记录二、施工工艺要求:① 阀门的制作应牢固，调节与制动装置应准确、灵活、可靠，并标明阀门的启闭方向。② 止回阀阀轴必须灵活，阀板关闭应严密，铰链与转动轴应采用不易锈蚀的材料制作。③ 防爆系统的部件必须严格按照设计要求制作，所用的材料，严禁代用。④ 罩类制作尺寸应准确,连接处应牢固，其外壳不应有尖锐的边缘。⑤ 风帽的形状应规整，旋转风帽重心应平衡。⑥ 制作柔性短管的材料应符合设计要求。柔性短管的长度一般为 150 至 250mm,其接合缝应牢固严密，并不得作为异径管使用。⑦ 导流片尺寸及弧度应准确，不得扭斜，铆接叶片应牢固。⑧支、吊、托架应平整、焊缝应饱满、牢固，抱箍的圆弧应均匀。交底人:被交底人:年月日年月日风管及部件安装工程技术交底记录三、施工工艺要求:① 按施工方案组织劳动力、搭好脚手架、准备好螺栓、垫片等安装辅助材料及安装新使用的工具。② 支架敷设支架应按照《全国通用采暖通风标准图集 T616》进行制作。支吊、托架间距应符合设计要求。支、吊、托架的固定一律采用膨胀螺丝进行固定;风管转弯处两端加设支架;风...
