三轴搅拌桩作业指导书

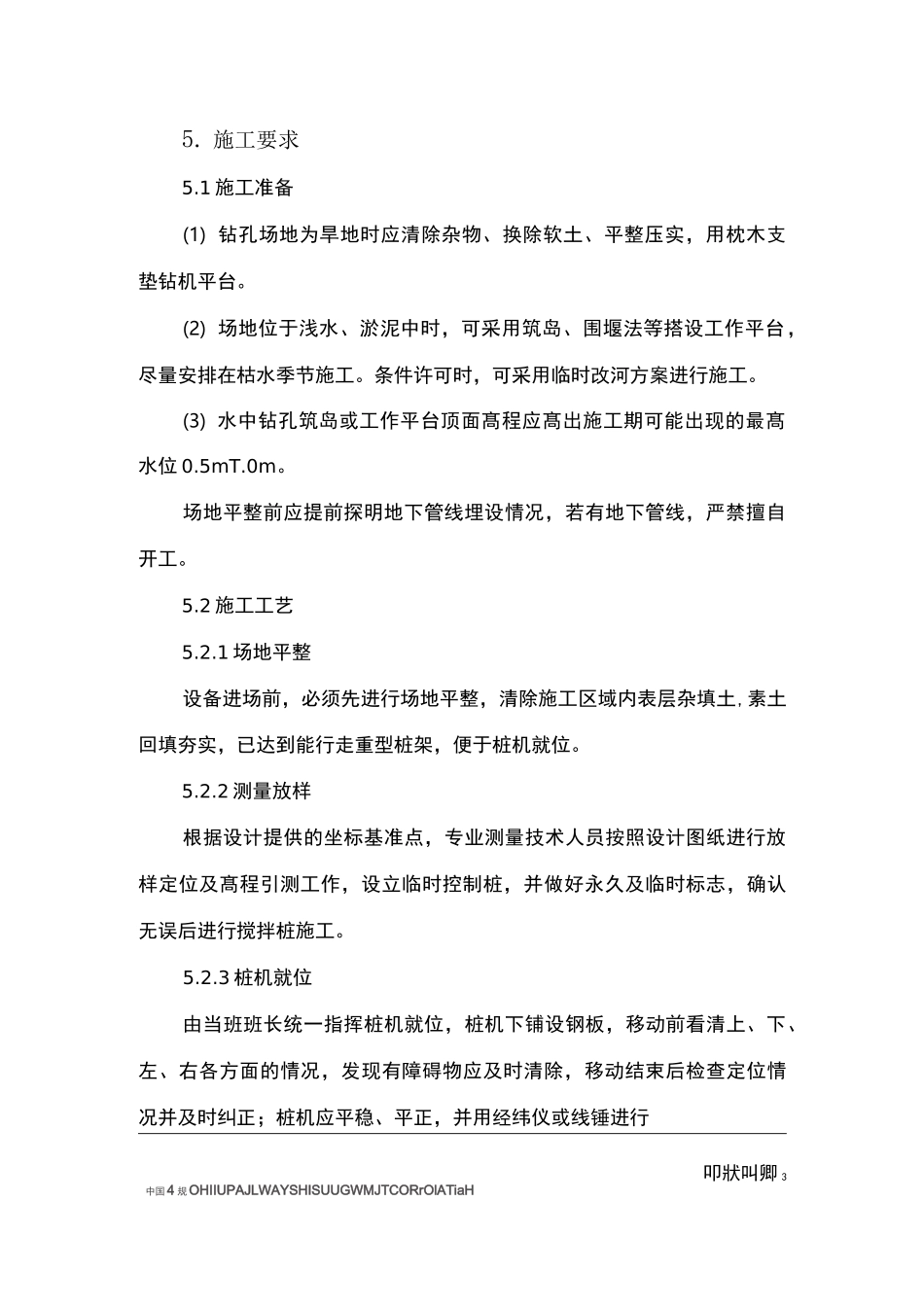

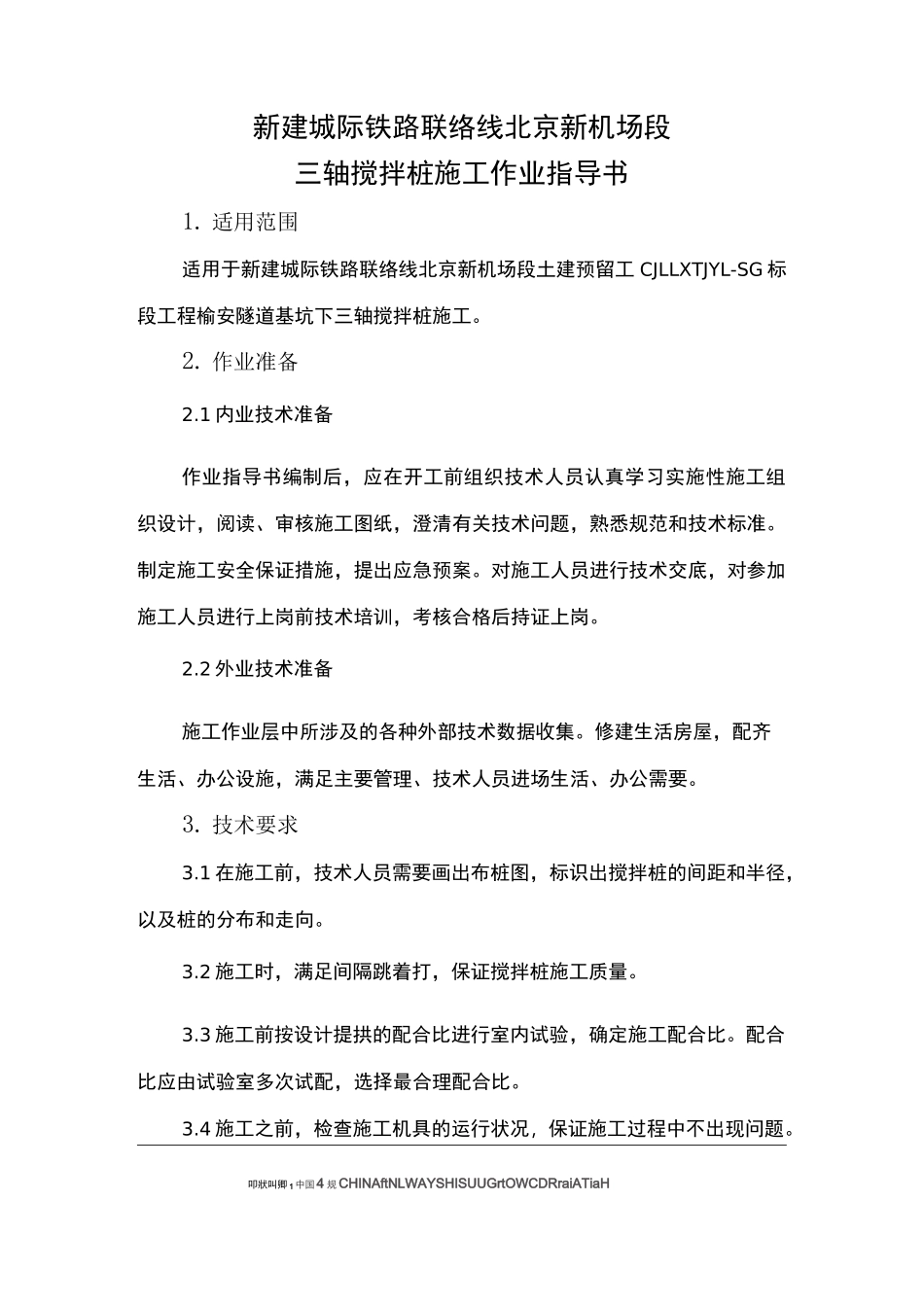

新建城际铁路联络线北京新机场段三轴搅拌桩施工作业指导书1. 适用范围适用于新建城际铁路联络线北京新机场段土建预留工 CJLLXTJYL-SG 标段工程榆安隧道基坑下三轴搅拌桩施工。2. 作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3. 技术要求3.1 在施工前，技术人员需要画出布桩图，标识出搅拌桩的间距和半径，以及桩的分布和走向。3.2 施工时，满足间隔跳着打，保证搅拌桩施工质量。3.3 施工前按设计提拱的配合比进行室内试验，确定施工配合比。配合比应由试验室多次试配，选择最合理配合比。3.4 施工之前，检查施工机具的运行状况，保证施工过程中不出现问题。叩狀叫卿 1 中国4 规CHINAftNLWAYSHISUUGrtOWCDRraiATiaH新建城际铁路联络线北京新机场段土建预留工程 CJLLXTJYL-SG 标段项目经理部25. 施工要求5.1 施工准备(1) 钻孔场地为旱地时应清除杂物、换除软土、平整压实，用枕木支垫钻机平台。(2) 场地位于浅水、淤泥中时，可采用筑岛、围堰法等搭设工作平台，尽量安排在枯水季节施工。条件许可时，可采用临时改河方案进行施工。(3) 水中钻孔筑岛或工作平台顶面髙程应髙出施工期可能出现的最髙水位 0.5mT.0m。场地平整前应提前探明地下管线埋设情况，若有地下管线，严禁擅自开工。5.2 施工工艺5.2.1 场地平整设备进场前，必须先进行场地平整，清除施工区域内表层杂填土,素土回填夯实，已达到能行走重型桩架，便于桩机就位。5.2.2 测量放样根据设计提供的坐标基准点，专业测量技术人员按照设计图纸进行放样定位及髙程引测工作，设立临时控制桩，并做好永久及临时标志，确认无误后进行搅拌桩施工。5.2.3 桩机就位由当班班长统一指挥桩机就位，桩机下铺设钢板，移动前看清上、下、左、右各方面的情况，发现有障碍物应及时清除，移动结束后检查定位情况并及时纠正；桩机应平稳、平正，并用经纬仪或线锤进行叩狀叫卿 3中国4 规OHIIUPAJLWAYSHISUUGWMJTCORrOlATiaH新建城际铁路联络线北京新机场段土建预留工程 CJLLXTJYL-SG 标段项目经理部4...
