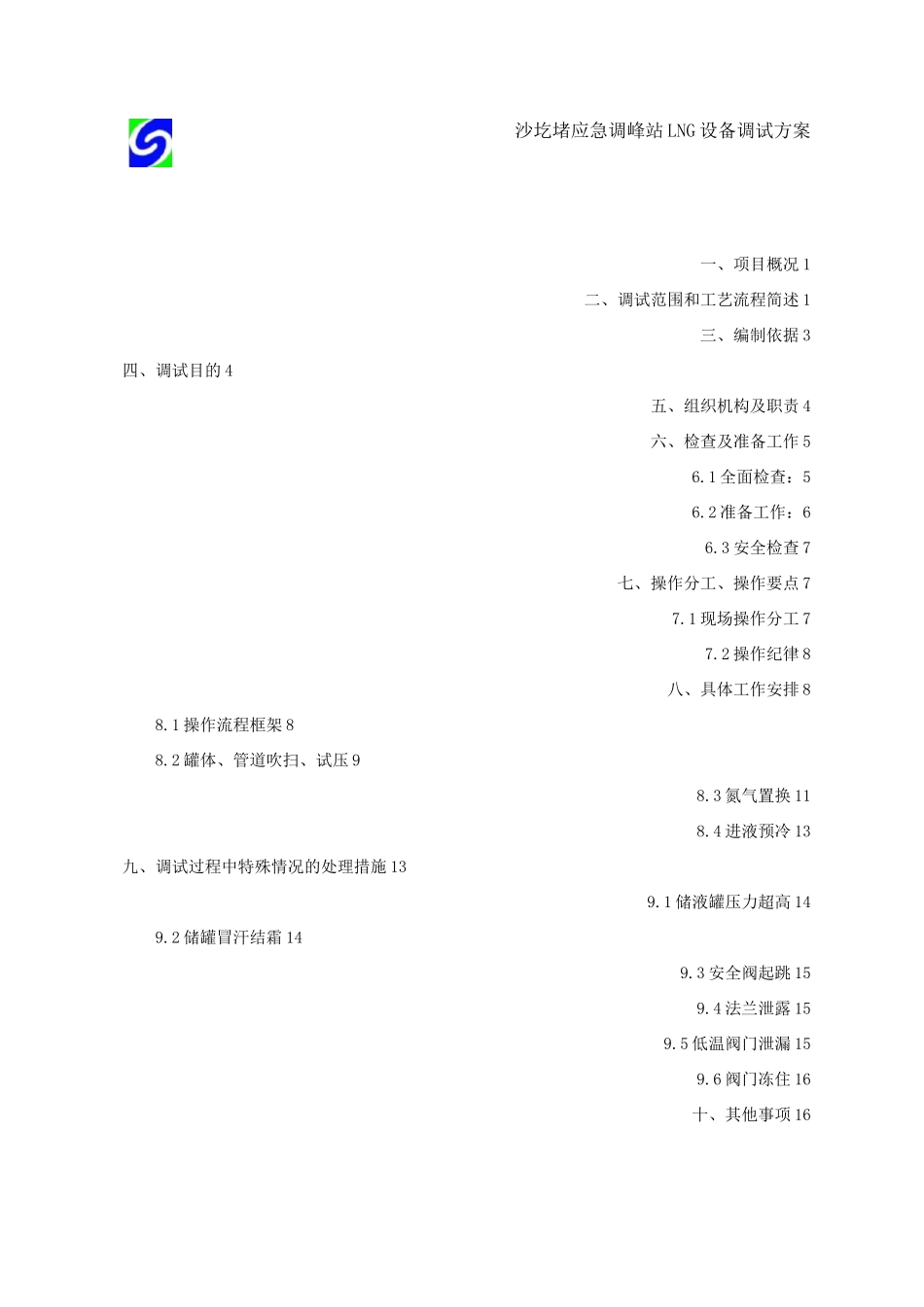

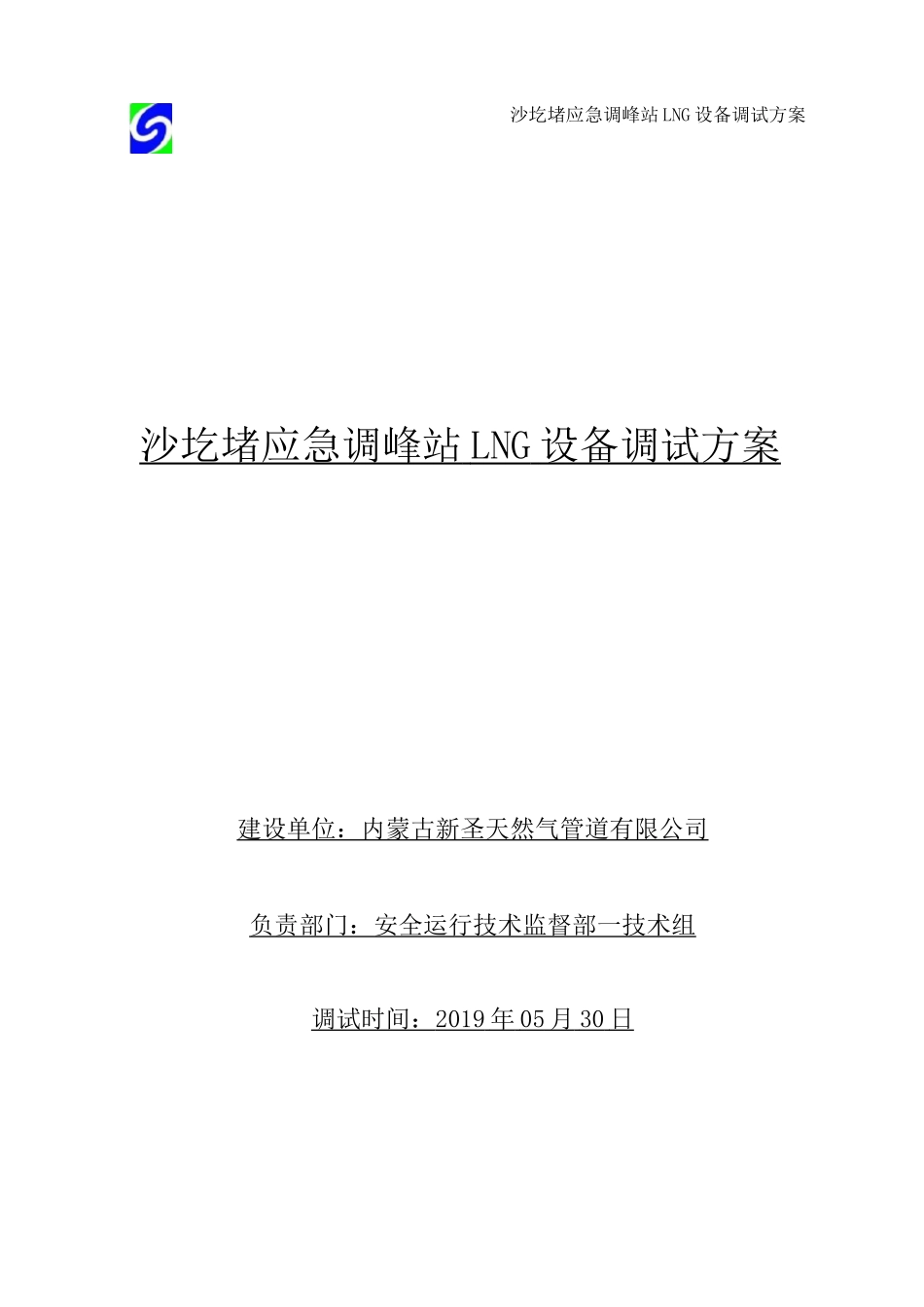

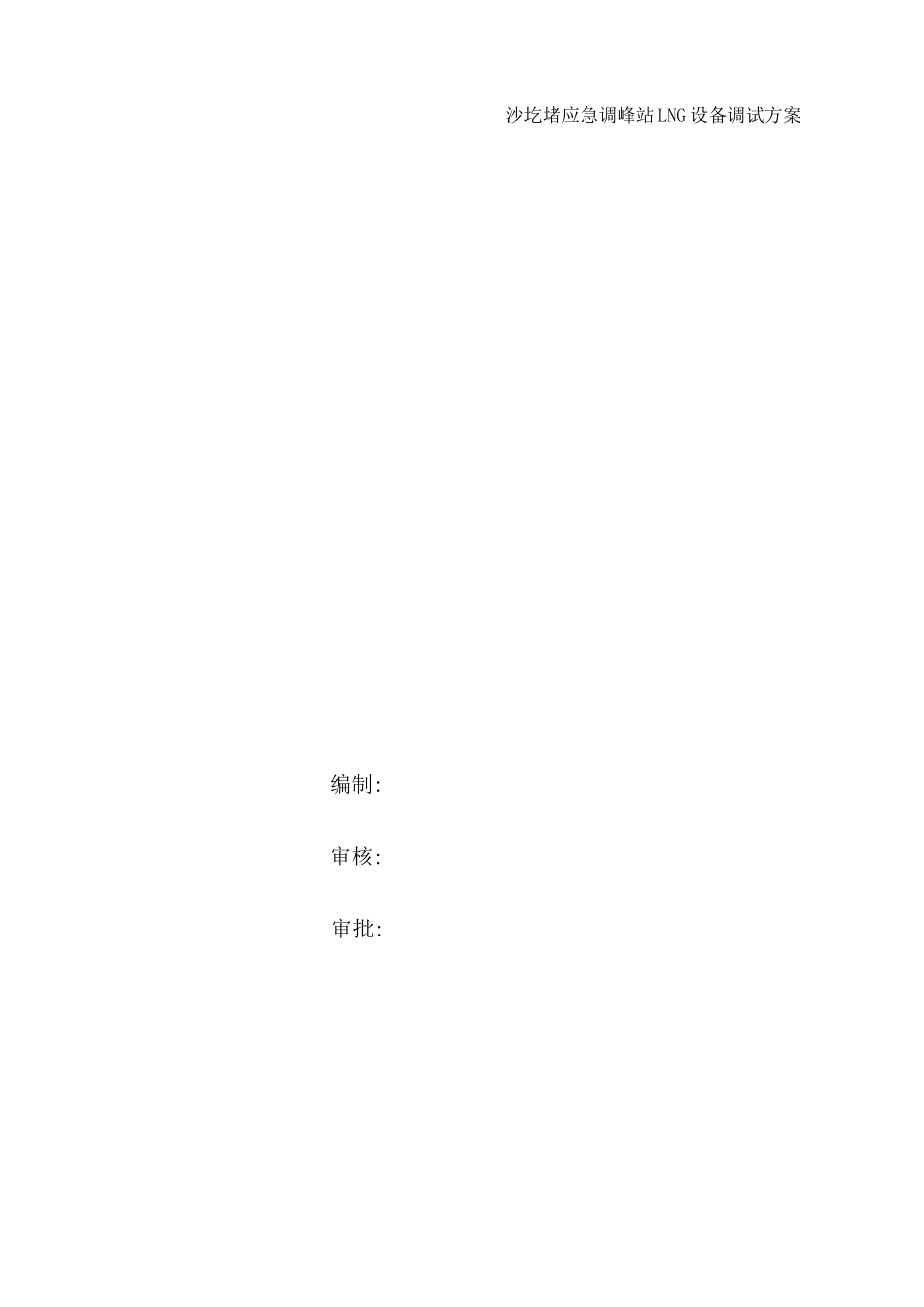

沙圪堵应急调峰站 LNG 设备调试方案沙圪堵应急调峰站 LNG 设备调试方案 建设单位：内蒙古新圣天然气管道有限公司负责部门：安全运行技术监督部一技术组调试时间： 2019 年 05 月 30 日 沙圪堵应急调峰站 LNG 设备调试方案编制:审核:审批:沙圪堵应急调峰站 LNG 设备调试方案一、项目概况 1二、调试范围和工艺流程简述 1三、编制依据 3四、调试目的 4五、组织机构及职责 4六、检查及准备工作 56.1 全面检查：56.2 准备工作：66.3 安全检查 7七、操作分工、操作要点 77.1 现场操作分工 77.2 操作纪律 8八、具体工作安排 88.1 操作流程框架 88.2 罐体、管道吹扫、试压 98.3 氮气置换 118.4 进液预冷 13九、调试过程中特殊情况的处理措施 139.1 储液罐压力超高 149.2 储罐冒汗结霜 149.3 安全阀起跳 159.4 法兰泄露 159.5 低温阀门泄漏 159.6 阀门冻住 16十、其他事项 16i新圣天然气沙圪堵应急调峰站 LNG 设备调试方沙圪堵应急调峰站项目 LNG 设备调试方案一、项目概况沙圪堵应急调峰站是新圣天然气准格尔经济开发区 LNG、CNG 加气应急调峰站项目由内蒙古新圣投资集团投资建设，地址位于鄂尔多斯市准格尔旗沙圪堵镇经济开发区。其中 LNG 加气区拥有 2 台容积 20m 的液化天然气立式储罐，加气站等级为 2 级。如今站内的基础建设以及设备安装等均已安装设计规范建设完成，符合国家标准，LNG 设备具备调试的条件。为了确保调试工作的顺利进行，特编制此调试方案，确保此次调试工作顺利完成。二、调试范围和工艺流程简述1、首先利用空气压缩机将 LNG 的流程内的设备（LNG 液化天然气储罐除外）及管路进行强度试压以及严密性试压工作，根据设备的设计压力确定强度试验压力的大小。对设备外观进行全面检查，检查是否出现鼓包、裂纹等设备损坏的情况，待强度试压结束后将压力泄放至运行压力范围内,再进行严密性试压，对设备进行全面验漏工作，发现存在泄漏及时进行整改并做好记录工作。2、设备试压结束后对整个 LNG 工艺流程内包括的设备注入氮气进行气体置换工作。ii3、液氮槽车（此次调试利用液氮代替液化天然气进行）到达站后，经差新圣天然气NEWSHJNE24旨新圣天然气沙圪堵应急调峰站 LNG 设备调试方案现场指挥：2、安全组：全面负责 LNG 加气站的调试过程的安全工作，涉及安全问题的操作或施工，必要时有权勒令停工，协助指挥组实施调试现场的安全监督。安全监督组：现场维...
