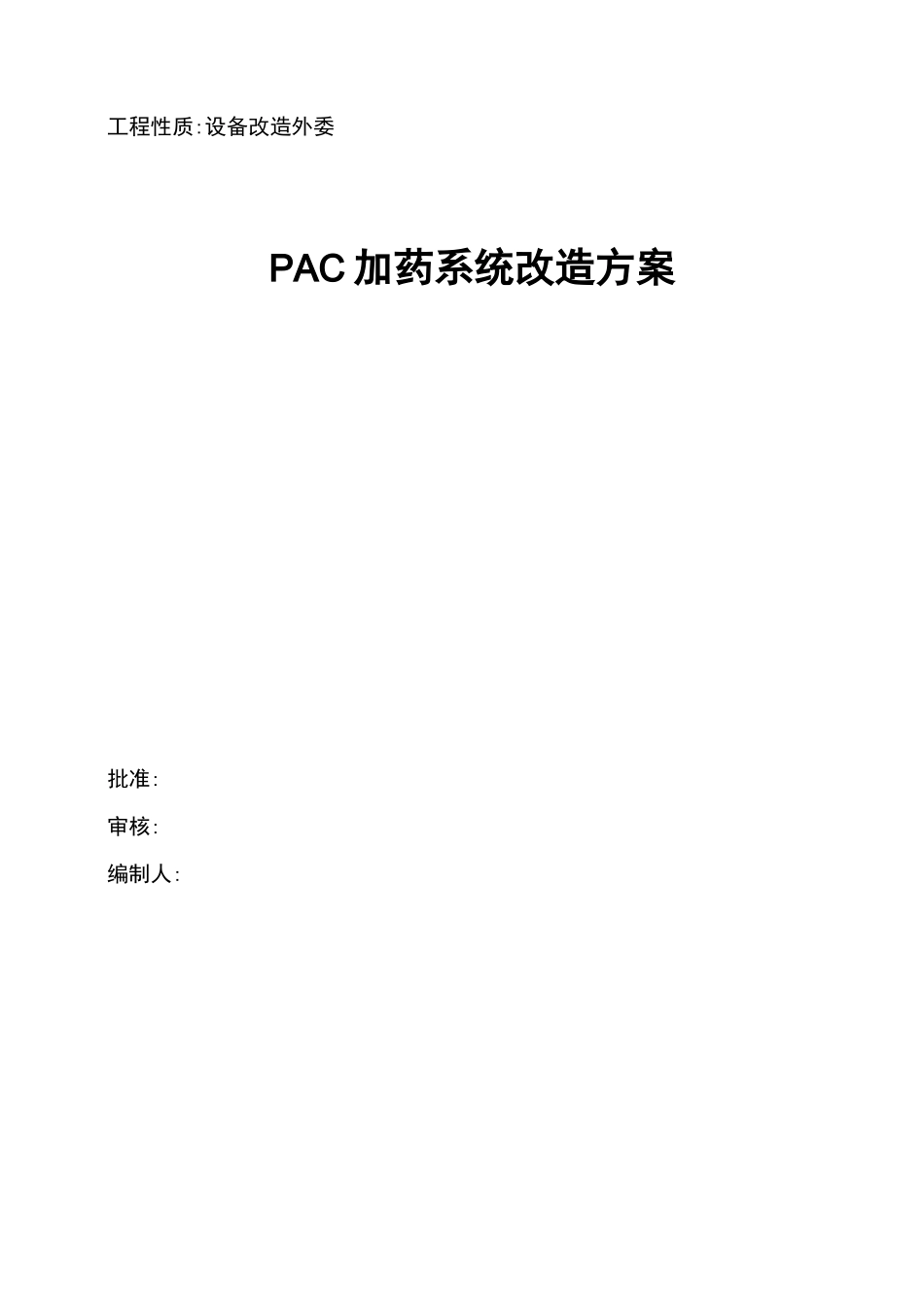

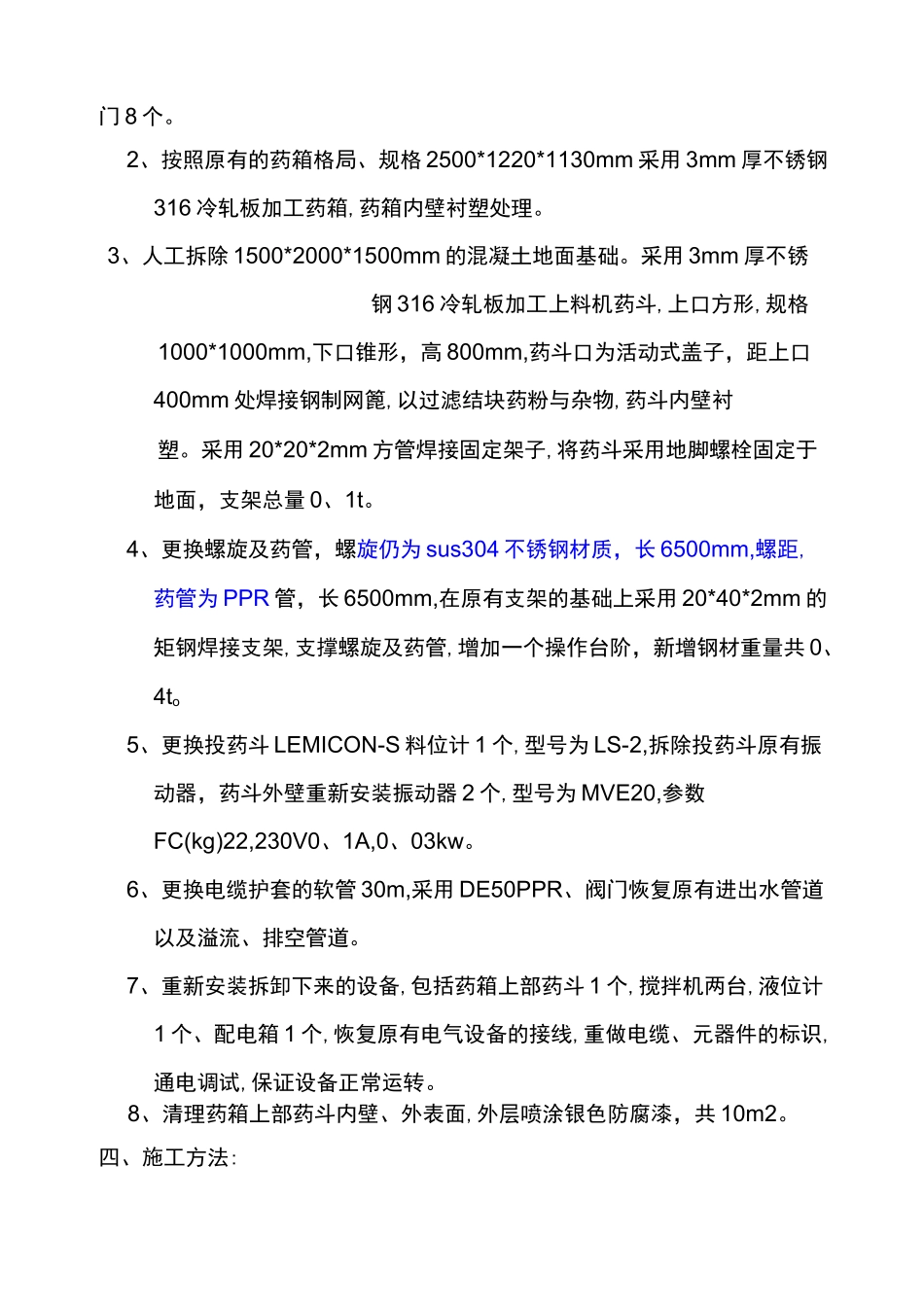

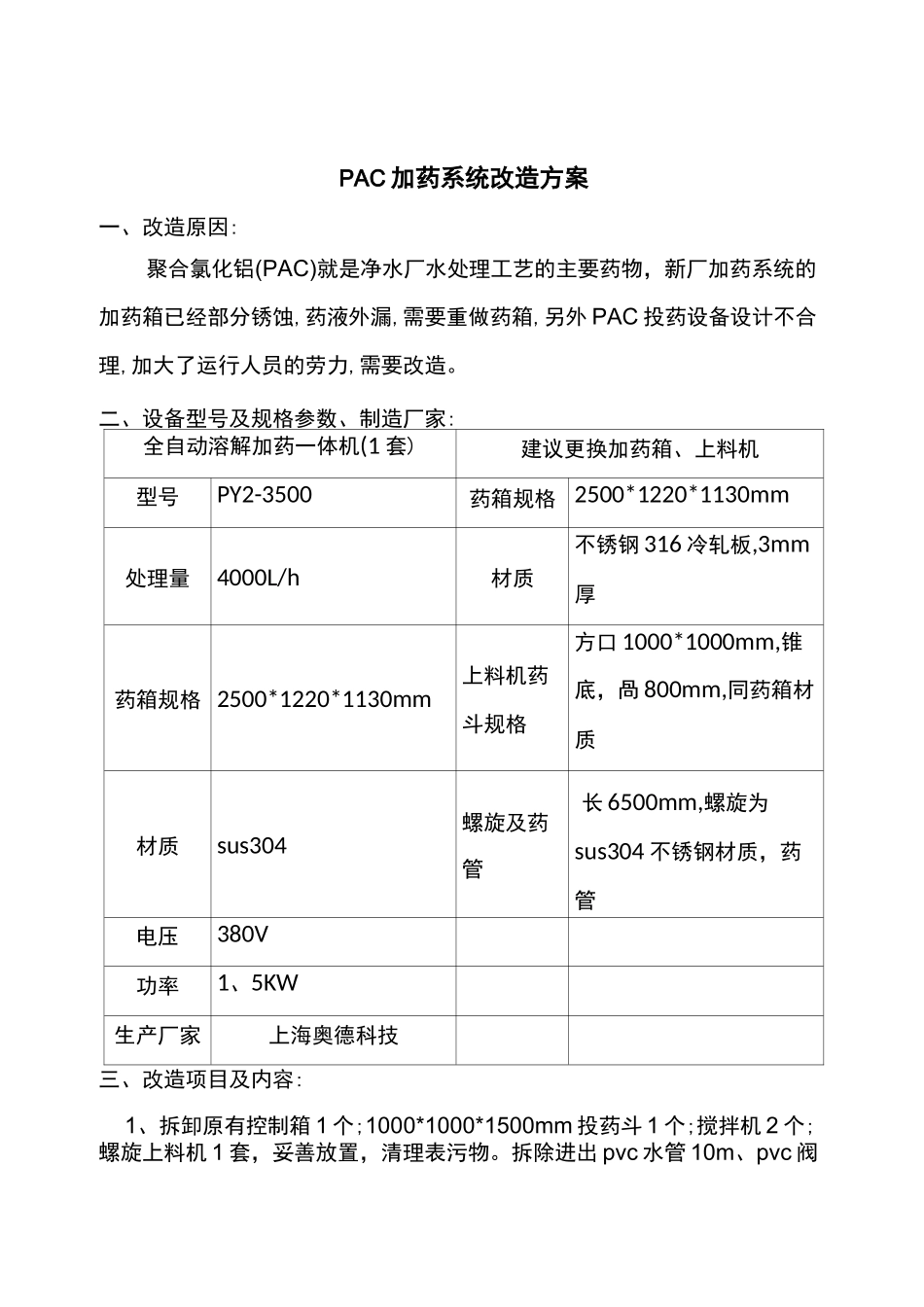

工程性质:设备改造外委PAC 加药系统改造方案批准:审核:编制人:PAC 加药系统改造方案一、改造原因:聚合氯化铝(PAC)就是净水厂水处理工艺的主要药物，新厂加药系统的加药箱已经部分锈蚀,药液外漏,需要重做药箱,另外 PAC 投药设备设计不合理,加大了运行人员的劳力,需要改造。二、设备型号及规格参数、制造厂家:全自动溶解加药一体机(1 套)建议更换加药箱、上料机型号PY2-3500药箱规格 2500*1220*1130mm处理量4000L/h材质不锈钢 316 冷轧板,3mm厚药箱规格 2500*1220*1130mm上料机药斗规格方口 1000*1000mm,锥底，咼 800mm,同药箱材质材质sus304螺旋及药管长 6500mm,螺旋为sus304 不锈钢材质，药管电压380V功率1、5KW生产厂家上海奥德科技三、改造项目及内容:1、拆卸原有控制箱 1 个;1000*1000*1500mm 投药斗 1 个;搅拌机 2 个;螺旋上料机 1 套，妥善放置，清理表污物。拆除进出 pvc 水管 10m、pvc 阀门 8 个。2、按照原有的药箱格局、规格 2500*1220*1130mm 采用 3mm 厚不锈钢316 冷轧板加工药箱,药箱内壁衬塑处理。3、人工拆除 1500*2000*1500mm 的混凝土地面基础。采用 3mm 厚不锈钢 316 冷轧板加工上料机药斗,上口方形,规格1000*1000mm,下口锥形，高 800mm,药斗口为活动式盖子，距上口400mm 处焊接钢制网篦,以过滤结块药粉与杂物,药斗内壁衬塑。采用 20*20*2mm 方管焊接固定架子,将药斗采用地脚螺栓固定于地面，支架总量 0、1t。4、更换螺旋及药管，螺旋仍为 sus304 不锈钢材质，长 6500mm,螺距,药管为 PPR 管，长 6500mm,在原有支架的基础上采用 20*40*2mm 的矩钢焊接支架,支撑螺旋及药管,增加一个操作台阶，新增钢材重量共 0、4to5、更换投药斗 LEMICON-S 料位计 1 个,型号为 LS-2,拆除投药斗原有振动器，药斗外壁重新安装振动器 2 个,型号为 MVE20,参数FC(kg)22,230V0、1A,0、03kw。6、更换电缆护套的软管 30m,采用 DE50PPR、阀门恢复原有进出水管道以及溢流、排空管道。7、重新安装拆卸下来的设备,包括药箱上部药斗 1 个,搅拌机两台,液位计1 个、配电箱 1 个,恢复原有电气设备的接线,重做电缆、元器件的标识,通电调试,保证设备正常运转。8、清理药箱上部药斗内壁、外表面,外层喷涂银色防腐漆，共 10m2。四、施工方法:1、拆除原有配电箱,投药斗、搅拌机,管道与阀门;2、按照原有格局,规格制作新的药箱,并安装;3、制作上料机的药斗,更换药管与螺旋,焊接支架,将药斗固定于地...
