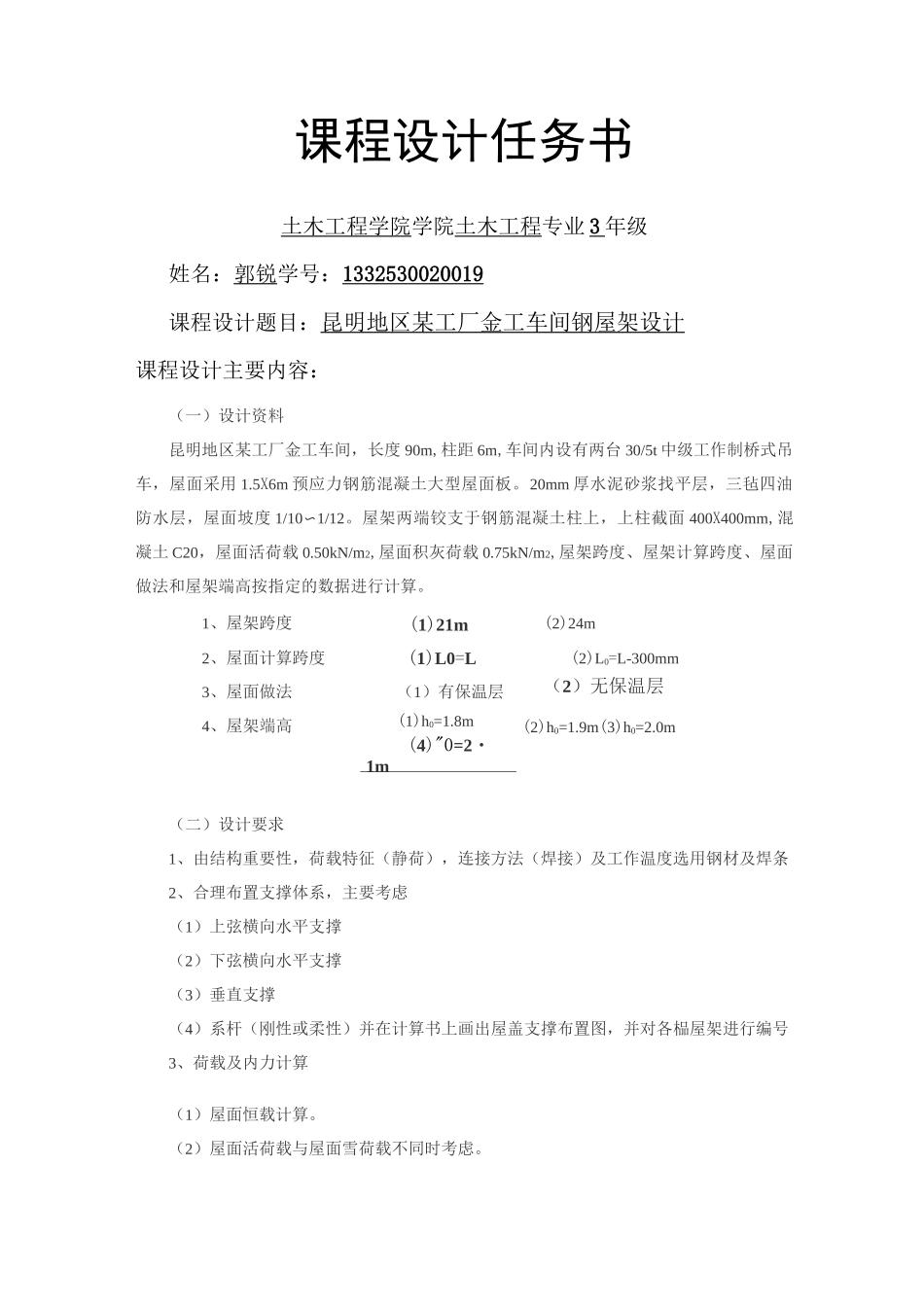

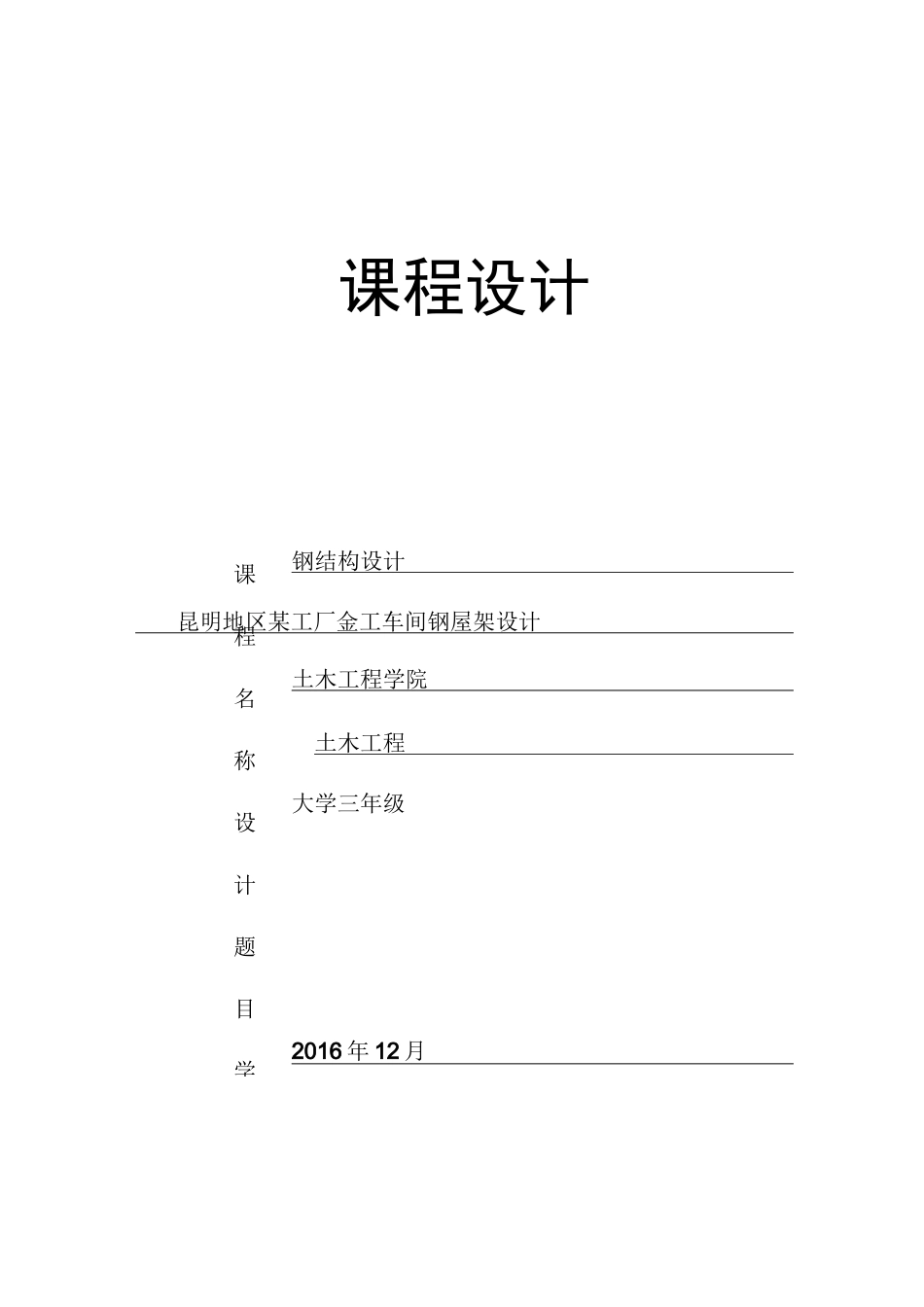

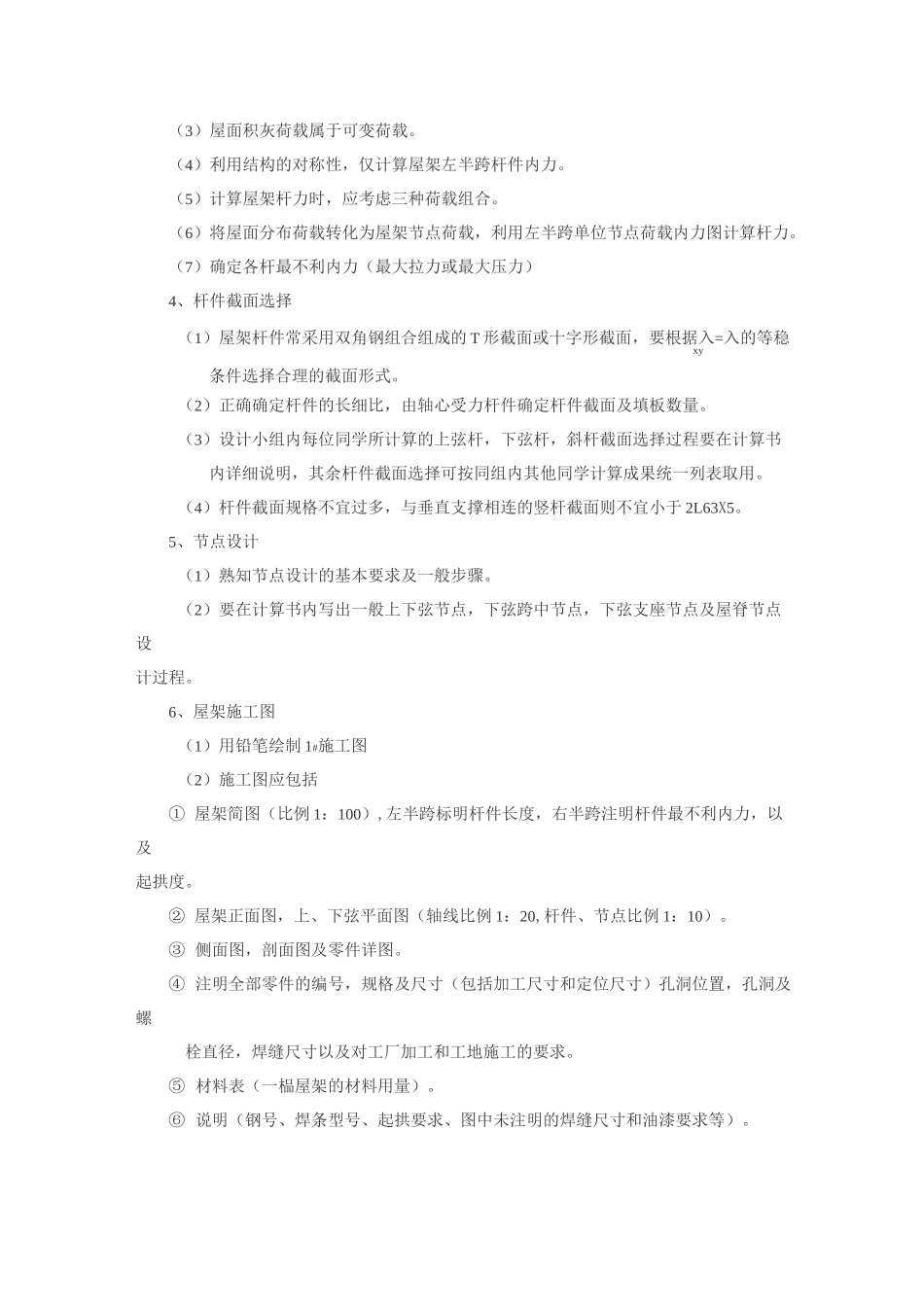

课程名称设计题目学课程设计钢结构设计昆明地区某工厂金工车间钢屋架设计土木工程学院土木工程大学三年级2016 年 12 月课程设计任务书土木工程学院学院土木工程专业 3 年级姓名：郭锐学号：1332530020019课程设计题目：昆明地区某工厂金工车间钢屋架设计课程设计主要内容：（一）设计资料昆明地区某工厂金工车间，长度 90m,柱距 6m,车间内设有两台 30/5t 中级工作制桥式吊车，屋面采用 1.5X6m 预应力钢筋混凝土大型屋面板。20mm 厚水泥砂浆找平层，三毡四油防水层，屋面坡度 1/10〜1/12。屋架两端铰支于钢筋混凝土柱上，上柱截面 400X400mm,混凝土 C20，屋面活荷载 0.50kN/m2,屋面积灰荷载 0.75kN/m2,屋架跨度、屋架计算跨度、屋面做法和屋架端高按指定的数据进行计算。1、屋架跨度(1)21m(2)24m2、屋面计算跨度(1)L0=L(2)L0=L-300mm3、屋面做法（1）有保温层（2）无保温层4、屋架端高(1)h0=1.8m(4)"0=2・1m(2)h0=1.9m(3)h0=2.0m（二）设计要求1、由结构重要性，荷载特征（静荷），连接方法（焊接）及工作温度选用钢材及焊条2、合理布置支撑体系，主要考虑（1）上弦横向水平支撑（2）下弦横向水平支撑（3）垂直支撑（4）系杆（刚性或柔性）并在计算书上画出屋盖支撑布置图，并对各榀屋架进行编号3、荷载及内力计算（1）屋面恒载计算。（2）屋面活荷载与屋面雪荷载不同时考虑。（3）屋面积灰荷载属于可变荷载。（4）利用结构的对称性，仅计算屋架左半跨杆件内力。（5）计算屋架杆力时，应考虑三种荷载组合。（6）将屋面分布荷载转化为屋架节点荷载，利用左半跨单位节点荷载内力图计算杆力。（7）确定各杆最不利内力（最大拉力或最大压力）4、杆件截面选择（1）屋架杆件常采用双角钢组合组成的 T 形截面或十字形截面，要根据入=入的等稳xy条件选择合理的截面形式。（2）正确确定杆件的长细比，由轴心受力杆件确定杆件截面及填板数量。（3）设计小组内每位同学所计算的上弦杆，下弦杆，斜杆截面选择过程要在计算书内详细说明，其余杆件截面选择可按同组内其他同学计算成果统一列表取用。（4）杆件截面规格不宜过多，与垂直支撑相连的竖杆截面则不宜小于 2L63X5。5、节点设计（1）熟知节点设计的基本要求及一般步骤。（2）要在计算书内写出一般上下弦节点，下弦跨中节点，下弦支座节点及屋脊节点设计过程。6、屋架施工图（1）用铅笔绘制 1#施工图（2）施工图应包括① 屋架简图（比例 1：100）,左半跨标明杆件长度，右半跨注明杆...
