供热管道安装施工方案

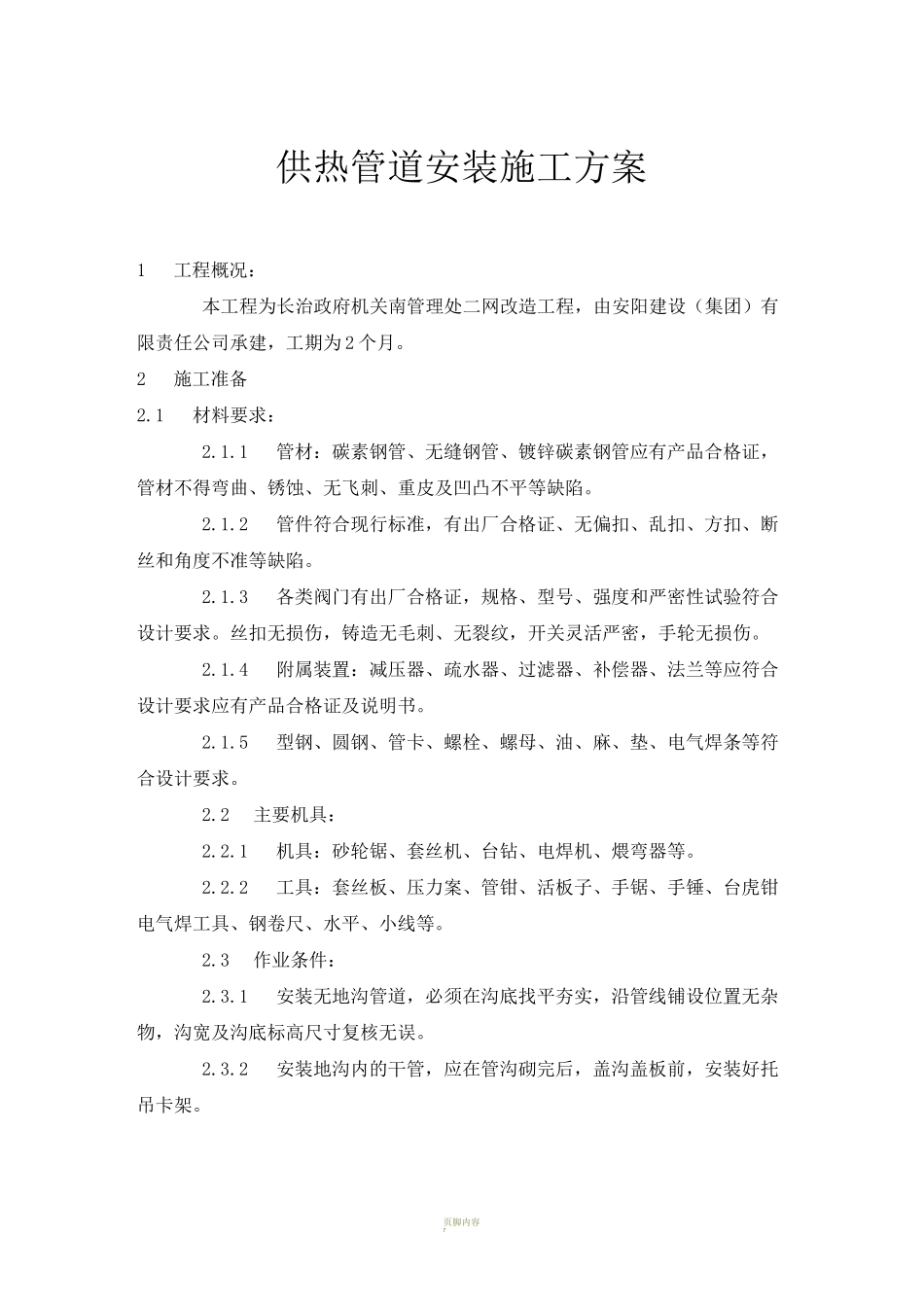

页脚内容7供热管道安装施工方案1工程概况：本工程为长治政府机关南管理处二网改造工程，由安阳建设（集团）有限责任公司承建，工期为 2 个月。2施工准备2.1材料要求：2.1.1管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。2.1.2管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。2.1.3各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。2.1.4附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。2.1.5型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。2.2主要机具：2.2.1机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。2.2.2工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳电气焊工具、钢卷尺、水平、小线等。2.3作业条件：2.3.1安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。2.3.2安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。页脚内容72.3.3安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。3操作工艺3.1工艺流程：3.1.1直埋：f 防腐保温放线定位 f 挖管沟 f 管道敷设f 补偿器安装 f 水压试验 ff 砌井、铺底砂防腐保温修补 f 填盖细砂 f 回填土夯实3.1.2管沟：放线定位 f 挖土方 f 砌管沟 f 卡架制安装 f 管道安装 f 补偿器安装 f水压试验 f 防腐保温 f 盖沟盖板 f 回填土3.1.3架设：放线定位 f 卡架安装 f 管道安装 f 补偿器安装 f 水压试验 f 防腐保温3.2直埋管道安装：3.2.1根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。3.2.2为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持 0.6〜1m 的距离，沟底要求打平夯实，以防止管道弯曲受力不均。3.2.3管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记，便于统一修理。3.2.4管道应先在沟边进行分段焊接，每段长度在 25〜35m 范围内。放管时，应用绳索将一端固定在地锚上，并套卷管段拉住另一端，用撬杠将管段移至沟边，放好木滑杠，统一指挥慢速放绳使管段沿滑木杠下滚。为避免管道弯曲，拉绳不得...
