球墨铸铁管安装

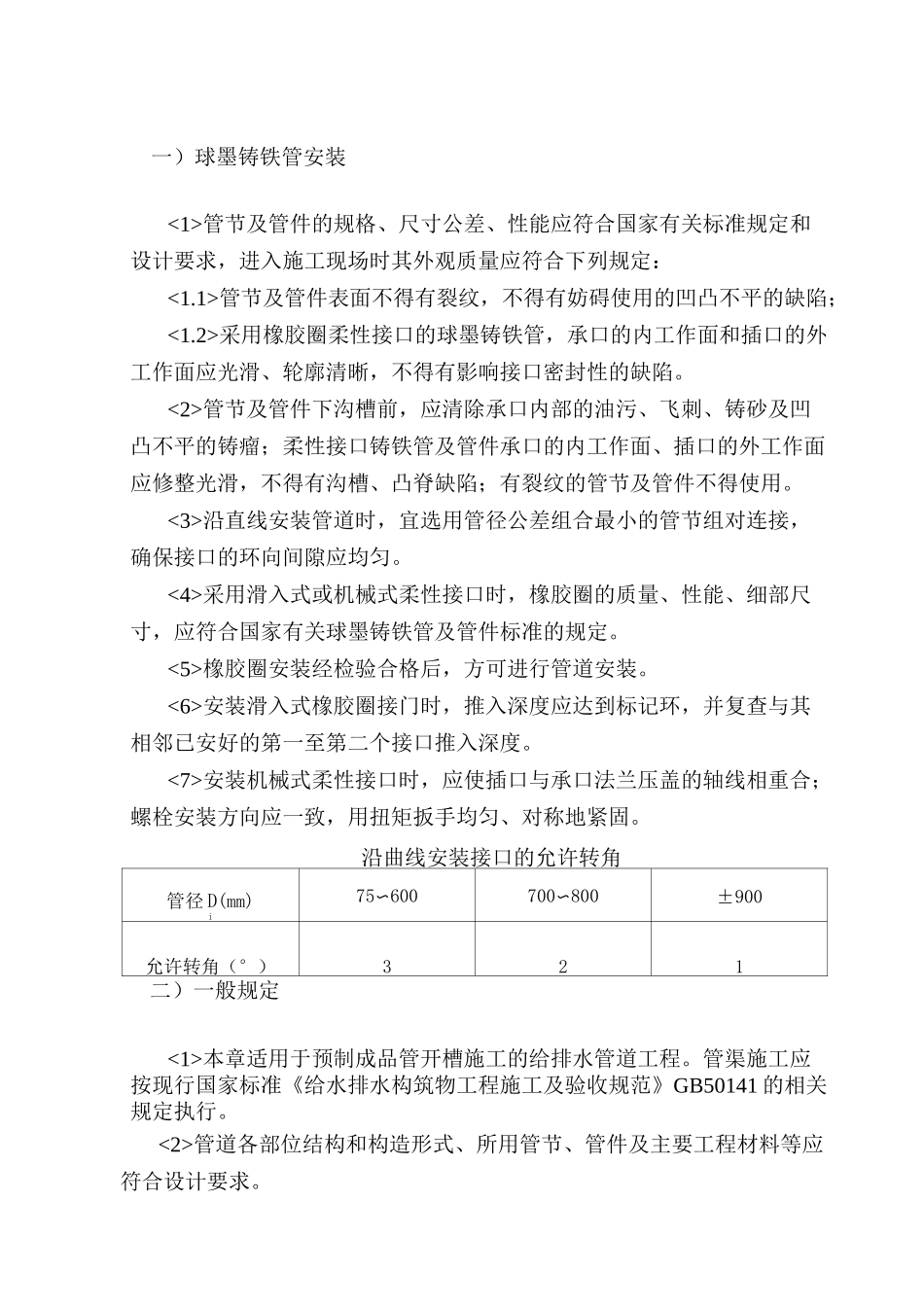

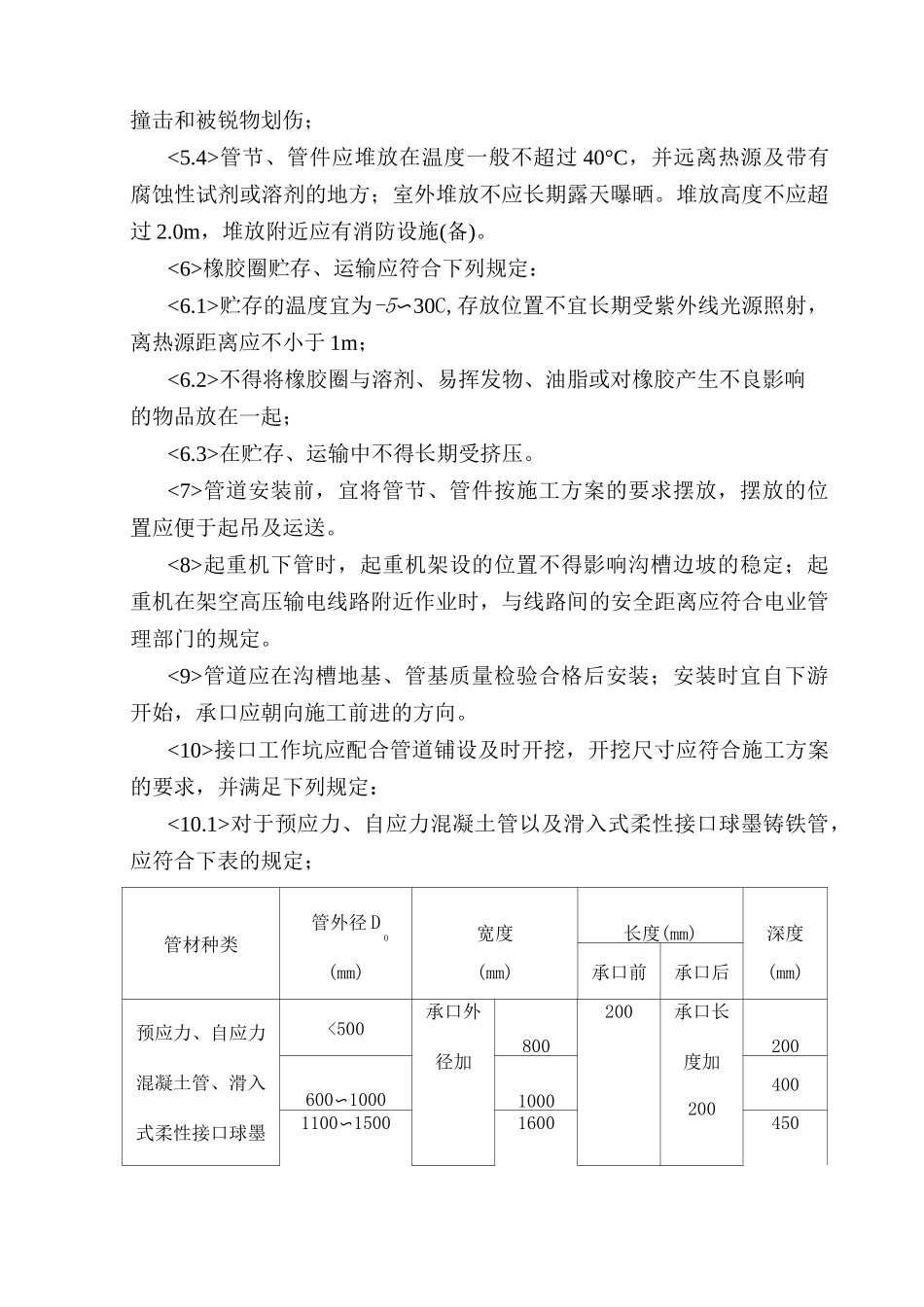

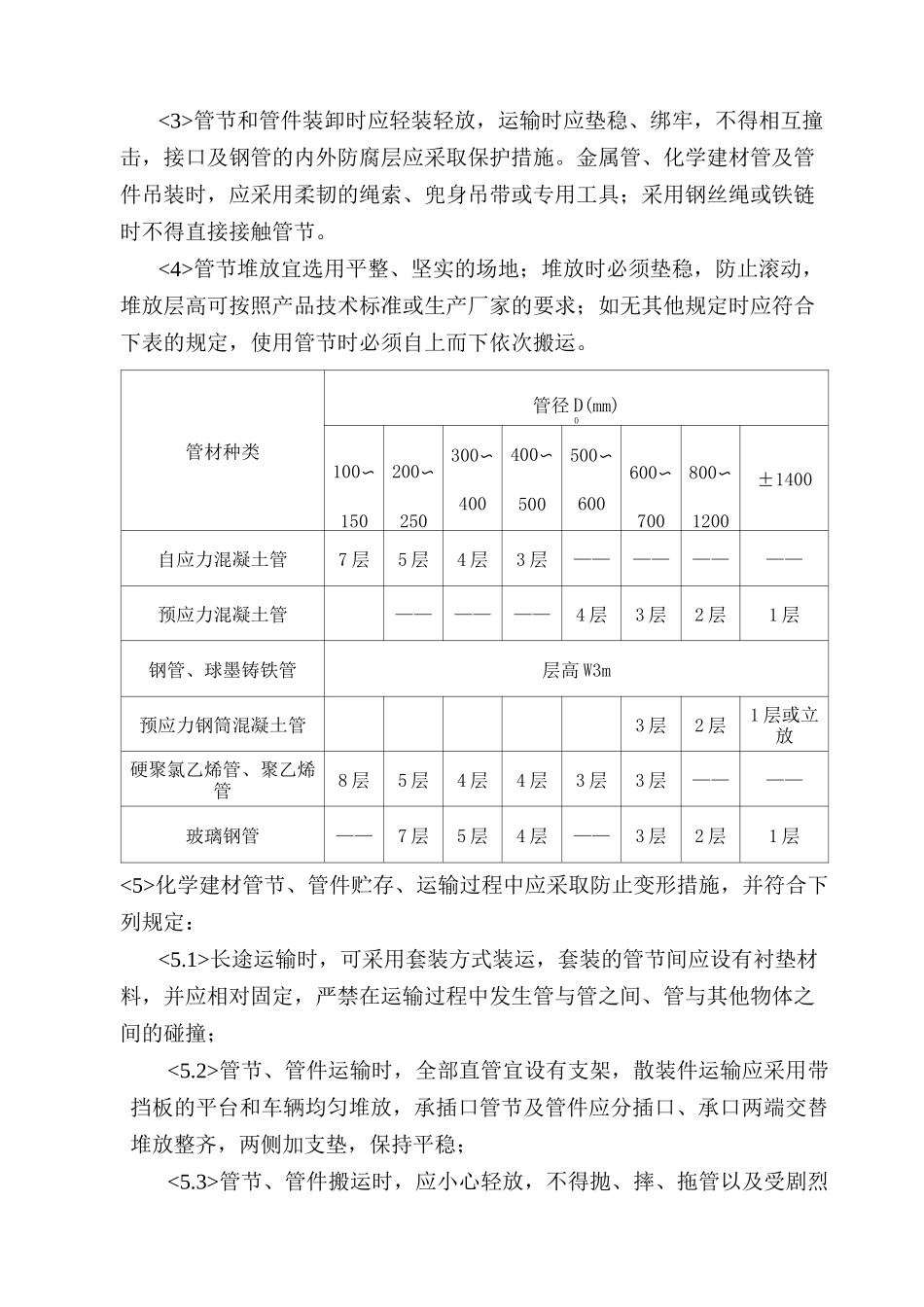

一）球墨铸铁管安装<1>管节及管件的规格、尺寸公差、性能应符合国家有关标准规定和设计要求，进入施工现场时其外观质量应符合下列规定：<1.1>管节及管件表面不得有裂纹，不得有妨碍使用的凹凸不平的缺陷；<1.2>采用橡胶圈柔性接口的球墨铸铁管，承口的内工作面和插口的外工作面应光滑、轮廓清晰，不得有影响接口密封性的缺陷。<2>管节及管件下沟槽前，应清除承口内部的油污、飞刺、铸砂及凹凸不平的铸瘤；柔性接口铸铁管及管件承口的内工作面、插口的外工作面应修整光滑，不得有沟槽、凸脊缺陷；有裂纹的管节及管件不得使用。<3>沿直线安装管道时，宜选用管径公差组合最小的管节组对连接，确保接口的环向间隙应均匀。<4>采用滑入式或机械式柔性接口时，橡胶圈的质量、性能、细部尺寸，应符合国家有关球墨铸铁管及管件标准的规定。<5>橡胶圈安装经检验合格后，方可进行管道安装。<6>安装滑入式橡胶圈接门时，推入深度应达到标记环，并复查与其相邻已安好的第一至第二个接口推入深度。<7>安装机械式柔性接口时，应使插口与承口法兰压盖的轴线相重合；螺栓安装方向应一致，用扭矩扳手均匀、对称地紧固。沿曲线安装接口的允许转角管径 D(mm)i75〜600700〜800±900允许转角（°）321二）一般规定<1>本章适用于预制成品管开槽施工的给排水管道工程。管渠施工应按现行国家标准《给水排水构筑物工程施工及验收规范》GB50141 的相关规定执行。<2>管道各部位结构和构造形式、所用管节、管件及主要工程材料等应符合设计要求。<3>管节和管件装卸时应轻装轻放，运输时应垫稳、绑牢，不得相互撞击，接口及钢管的内外防腐层应采取保护措施。金属管、化学建材管及管件吊装时，应采用柔韧的绳索、兜身吊带或专用工具；采用钢丝绳或铁链时不得直接接触管节。<4>管节堆放宜选用平整、坚实的场地；堆放时必须垫稳，防止滚动，堆放层高可按照产品技术标准或生产厂家的要求；如无其他规定时应符合下表的规定，使用管节时必须自上而下依次搬运。管材种类管径 D(mm)0100〜150200〜250300〜400400〜500500〜600600〜700800〜1200±1400自应力混凝土管7 层5 层4 层3 层————————预应力混凝土管——————4 层3 层2 层1 层钢管、球墨铸铁管层高 W3m预应力钢筒混凝土管3 层2 层1 层或立放硬聚氯乙烯管、聚乙烯管8 层5 层4 层4 层3 层3 层————玻璃钢管——7 层5 层4 层——3 层2 层1 层<5>化学建材管节、管件贮存、运输过程中应采取防止...
