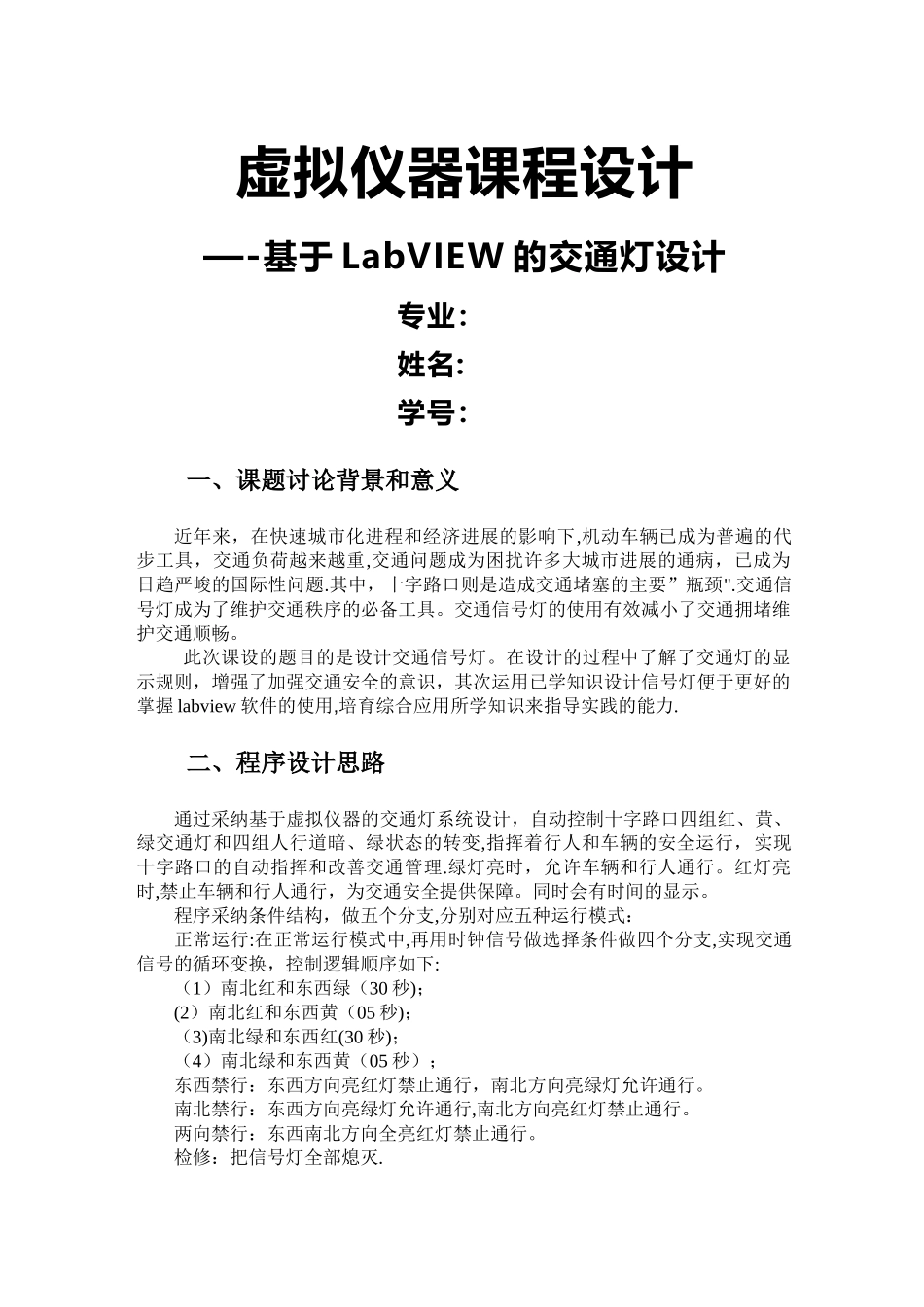

虚拟仪器课程设计—-基于 LabVIEW 的交通灯设计专业：姓名:学号：一、课题讨论背景和意义近年来，在快速城市化进程和经济进展的影响下,机动车辆已成为普遍的代步工具，交通负荷越来越重,交通问题成为困扰许多大城市进展的通病，已成为日趋严峻的国际性问题.其中，十字路口则是造成交通堵塞的主要”瓶颈".交通信号灯成为了维护交通秩序的必备工具。交通信号灯的使用有效减小了交通拥堵维护交通顺畅。 此次课设的题目的是设计交通信号灯。在设计的过程中了解了交通灯的显示规则，增强了加强交通安全的意识，其次运用已学知识设计信号灯便于更好的掌握 labview 软件的使用,培育综合应用所学知识来指导实践的能力.二、程序设计思路通过采纳基于虚拟仪器的交通灯系统设计，自动控制十字路口四组红、黄、绿交通灯和四组人行道暗、绿状态的转变,指挥着行人和车辆的安全运行，实现十字路口的自动指挥和改善交通管理.绿灯亮时，允许车辆和行人通行。红灯亮时,禁止车辆和行人通行，为交通安全提供保障。同时会有时间的显示。程序采纳条件结构，做五个分支,分别对应五种运行模式：正常运行:在正常运行模式中,再用时钟信号做选择条件做四个分支,实现交通信号的循环变换，控制逻辑顺序如下:（1）南北红和东西绿（30 秒)；(2）南北红和东西黄（05 秒)；（3)南北绿和东西红(30 秒)；（4）南北绿和东西黄（05 秒）；东西禁行：东西方向亮红灯禁止通行，南北方向亮绿灯允许通行。南北禁行：东西方向亮绿灯允许通行,南北方向亮红灯禁止通行。两向禁行：东西南北方向全亮红灯禁止通行。检修：把信号灯全部熄灭.在各运行模式中，每个条件结构里的程序基本相同：用需要点亮的灯与布尔真常量连接,不需要点亮的与布尔假常量连接，而两方向灯的时间显示器则用一定的值减去输入的时间量，以实现倒计时的功能。2.1 前面板的设计本设计中前面板需要用 20 盏灯、4 个时间显示器、1 个菜单下拉列表、1 个停止按键即可。其中十字路口的 12 盏灯，红、黄、各 4 盏,绿灯 12 盏，在控件选板中选择指示灯，将它放在前面板合适的位置，单击鼠标右键，更改指示灯的属性，改变指示灯的大小和颜色,做出一个合适的指示灯。道理指示灯三个分为一组，每组都包含红黄绿三种颜色的灯，再用框将每组灯框起来，做成一个交通灯。在每组交通灯合适的位置放置一个数值显示控件作为交通灯的计时器,同样的方法另做人行道的 8 盏绿灯灯。并在前面板合适的位置放置一个控制窗口，...
