基于PLC的两台电动机顺序启动顺序停止控制设计

基于PLC的两台电动机顺序启动顺序停止控制设计_第1页
1/10
基于PLC的两台电动机顺序启动顺序停止控制设计_第2页
2/10
基于PLC的两台电动机顺序启动顺序停止控制设计_第3页
3/10

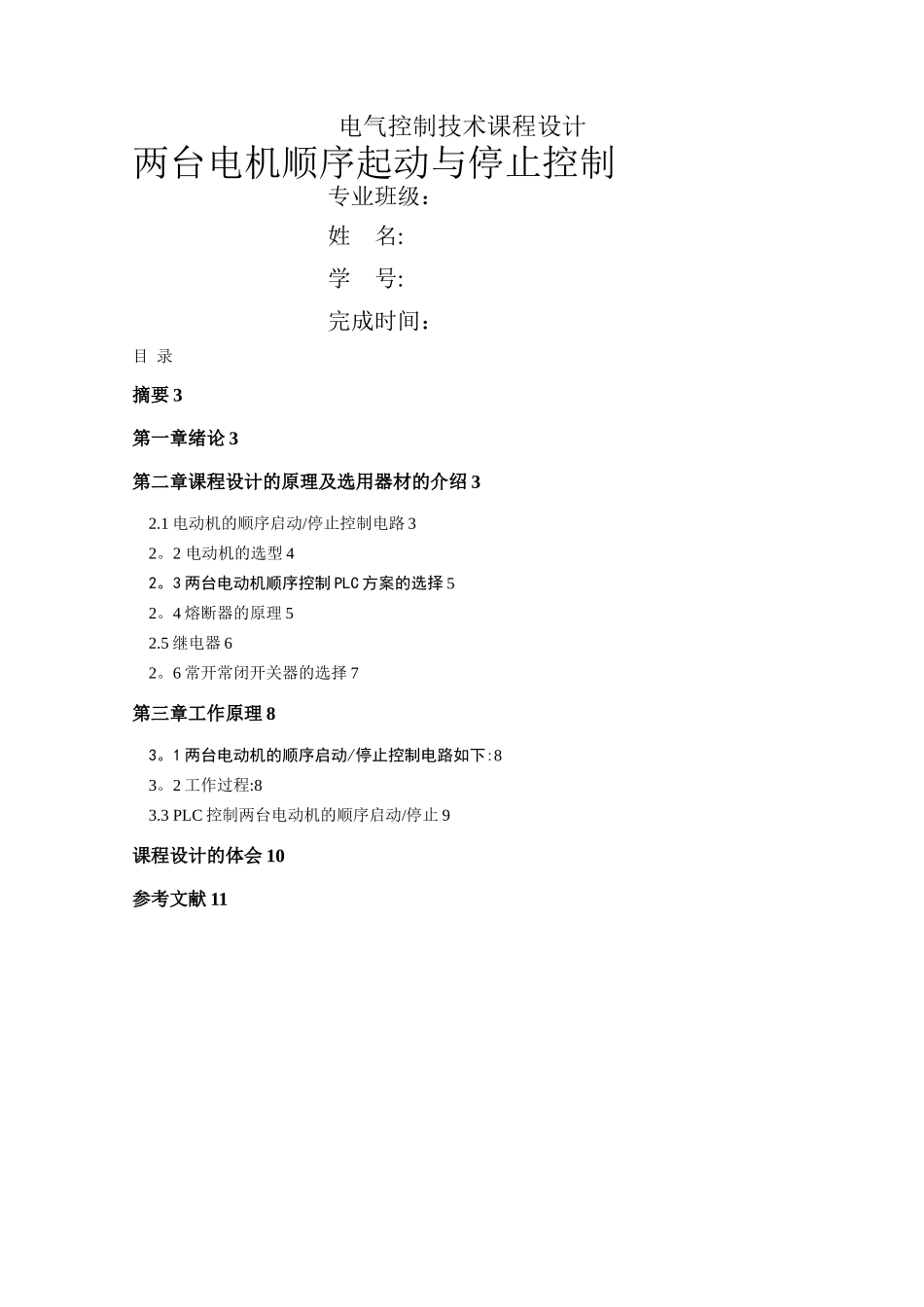

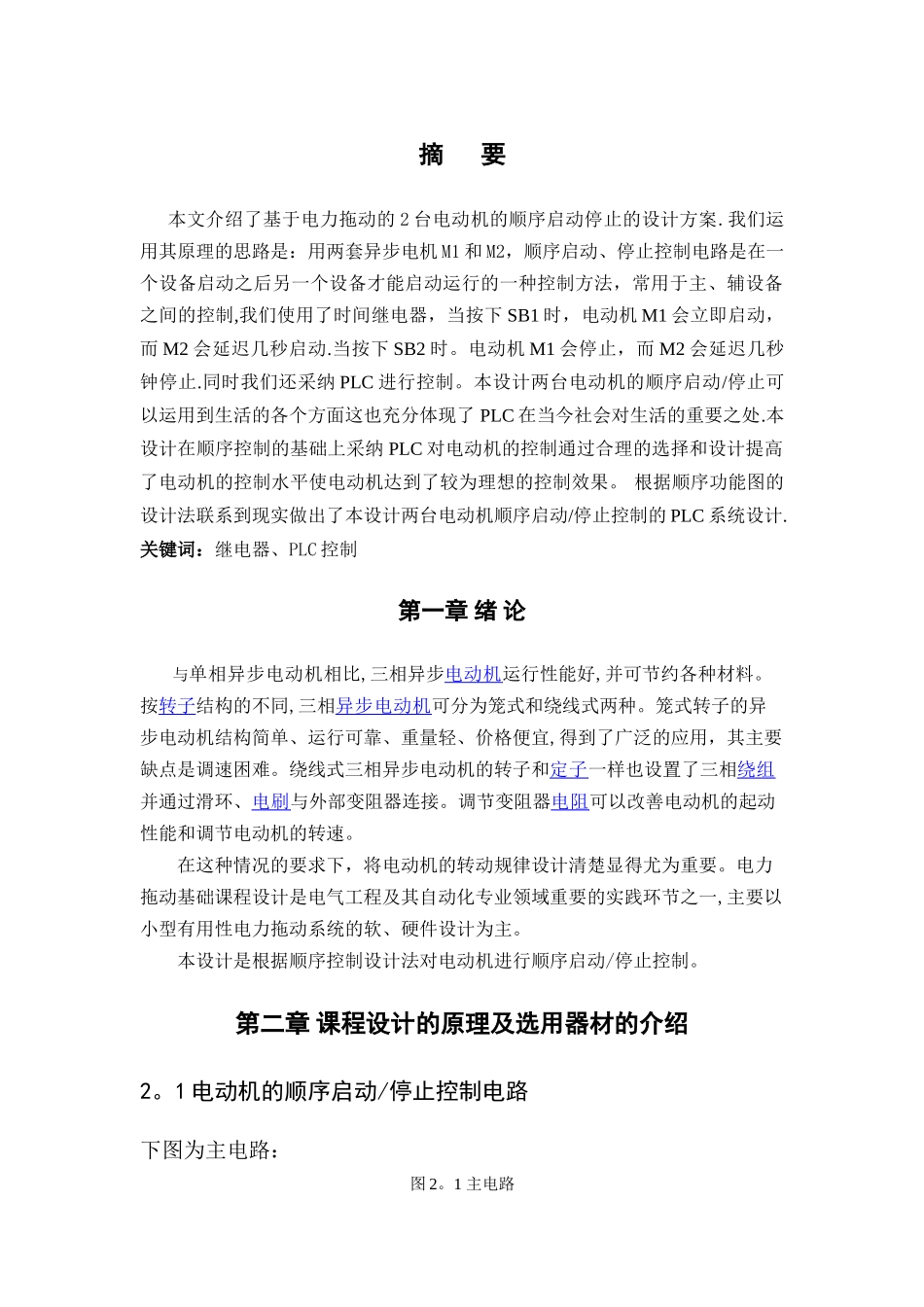

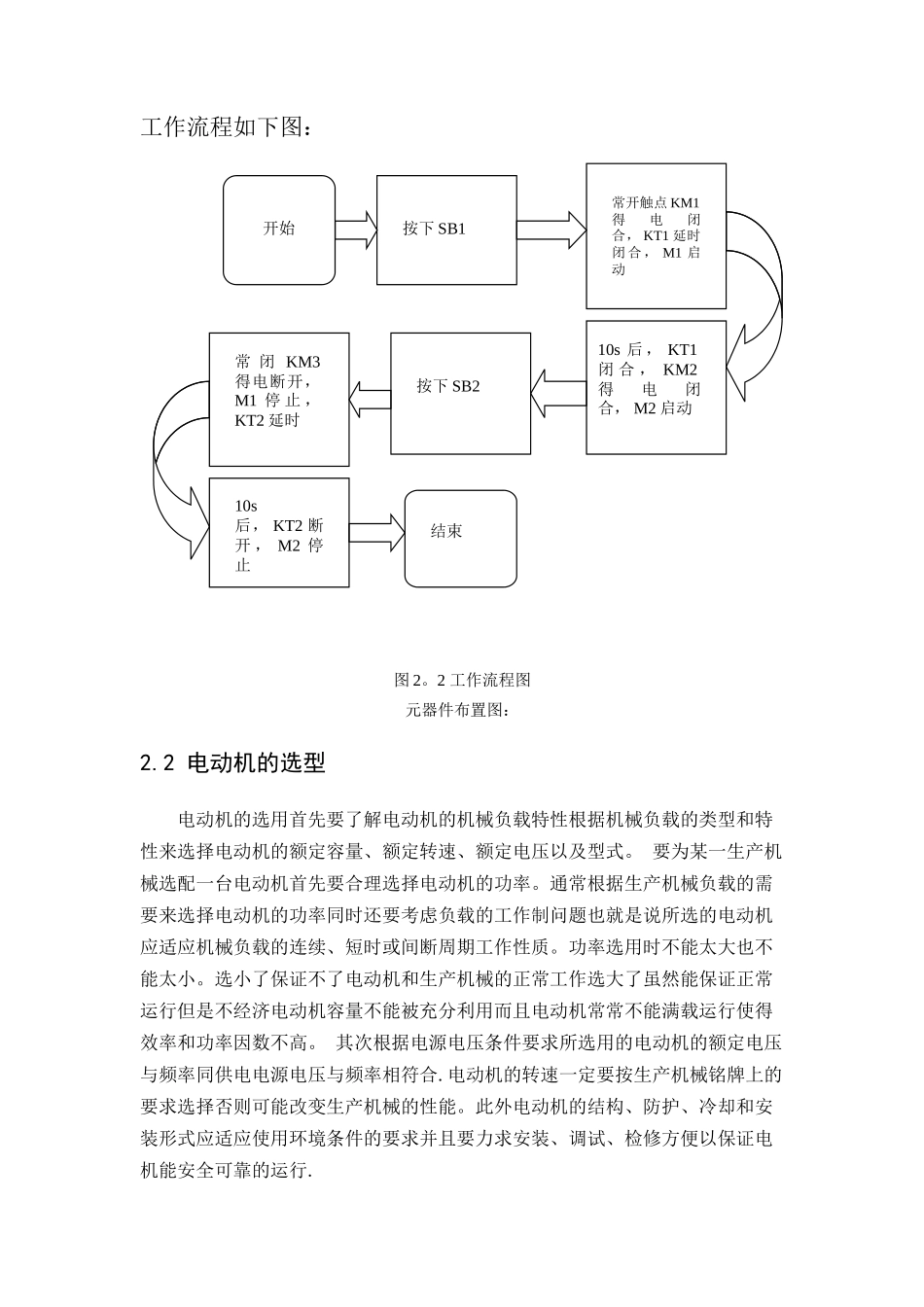

电气控制技术课程设计两台电机顺序起动与停止控制专业班级:姓 名:学 号:完成时间:目 录摘要 3第一章绪论 3第二章课程设计的原理及选用器材的介绍 32.1 电动机的顺序启动/停止控制电路 32。2 电动机的选型 42。3 两台电动机顺序控制 PLC 方案的选择 52。4 熔断器的原理 52.5 继电器 62。6 常开常闭开关器的选择 7第三章工作原理 83。1 两台电动机的顺序启动/停止控制电路如下:83。2 工作过程:83.3 PLC 控制两台电动机的顺序启动/停止 9课程设计的体会 10参考文献 11摘 要本文介绍了基于电力拖动的 2 台电动机的顺序启动停止的设计方案.我们运用其原理的思路是:用两套异步电机 M1 和 M2,顺序启动、停止控制电路是在一个设备启动之后另一个设备才能启动运行的一种控制方法,常用于主、辅设备之间的控制,我们使用了时间继电器,当按下 SB1 时,电动机 M1 会立即启动,而 M2 会延迟几秒启动.当按下 SB2 时。电动机 M1 会停止,而 M2 会延迟几秒钟停止.同时我们还采纳 PLC 进行控制。本设计两台电动机的顺序启动/停止可以运用到生活的各个方面这也充分体现了 PLC 在当今社会对生活的重要之处.本设计在顺序控制的基础上采纳 PLC 对电动机的控制通过合理的选择和设计提高了电动机的控制水平使电动机达到了较为理想的控制效果。 根据顺序功能图的设计法联系到现实做出了本设计两台电动机顺序启动/停止控制的 PLC 系统设计.关键词:继电器、PLC 控制第一章 绪 论与单相异步电动机相比,三相异步电动机 运行性能好,并可节约各种材料。按转子结构的不同,三相异步电动机 可分为笼式和绕线式两种。笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜,得到了广泛的应用,其主要缺点是调速困难。绕线式三相异步电动机的转子和定子 一样也设置了三相绕组并通过滑环、电刷 与外部变阻器连接。调节变阻器电阻 可以改善电动机的起动性能和调节电动机的转速。 在这种情况的要求下,将电动机的转动规律设计清楚显得尤为重要。电力拖动基础课程设计是电气工程及其自动化专业领域重要的实践环节之一,主要以小型有用性电力拖动系统的软、硬件设计为主。本设计是根据顺序控制设计法对电动机进行顺序启动/停止控制。第二章 课程设计的原理及选用器材的介绍2。1 电动机的顺序启动/停止控制电路下图为主电路:图 2。1 主电路工作流程如下图:图 2。2 工作流程图元器件布置图:2.2 电动机的选...
