基于PLC的自动门控制系统的设计

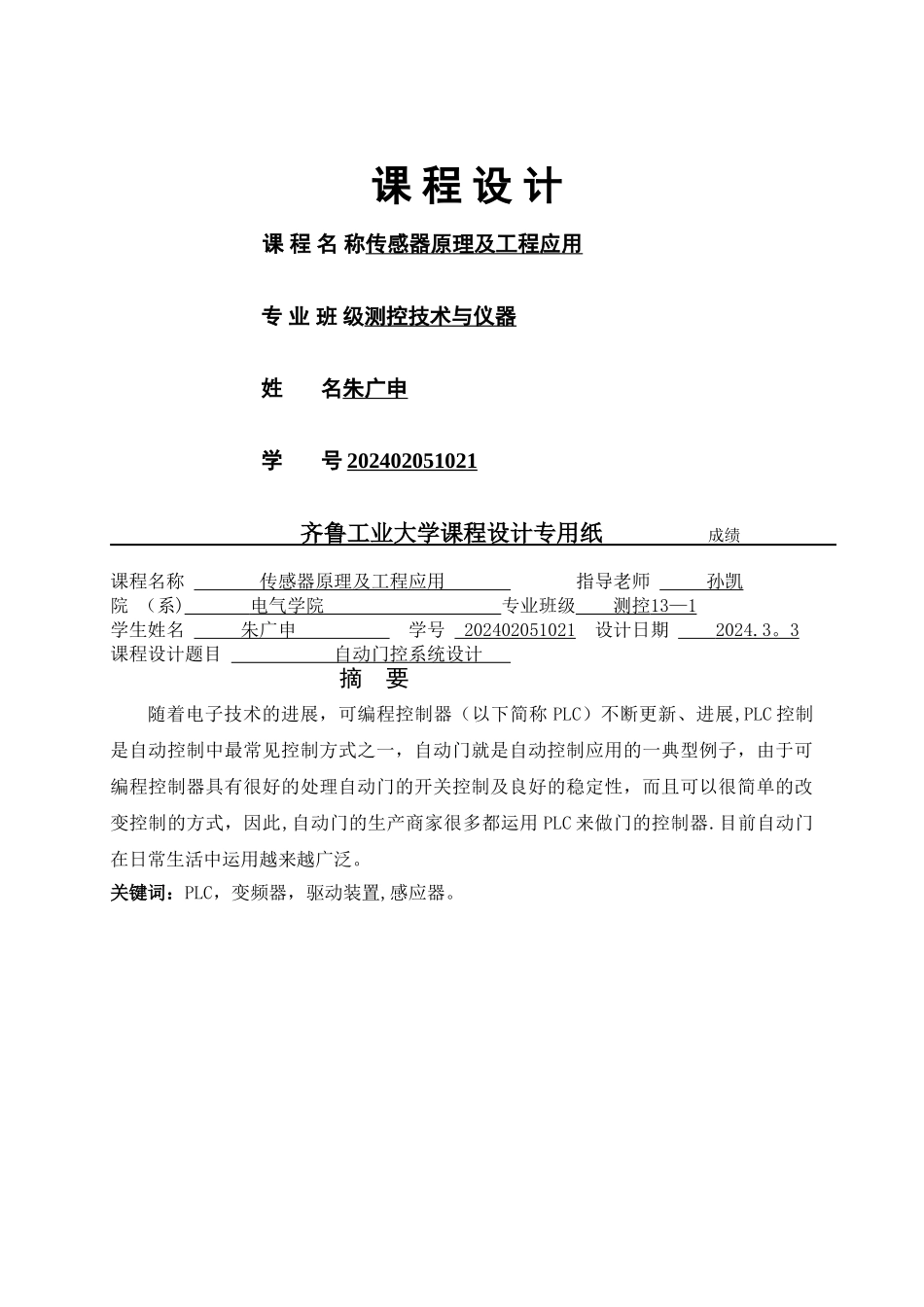

课 程 设 计 课 程 名 称传感器原理及工程应用专 业 班 级测控技术与仪器姓 名朱广申学 号 202402051021 齐鲁工业大学课程设计专用纸 成绩课程名称 传感器原理及工程应用 指导老师 孙凯 院 （系) 电气学院 专业班级 测控 13—1 学生姓名 朱广申 学号 202402051021 设计日期 2024.3 。 3 课程设计题目 自动门控系统设计 摘 要随着电子技术的进展，可编程控制器（以下简称 PLC）不断更新、进展,PLC 控制是自动控制中最常见控制方式之一，自动门就是自动控制应用的一典型例子，由于可编程控制器具有很好的处理自动门的开关控制及良好的稳定性，而且可以很简单的改变控制的方式，因此,自动门的生产商家很多都运用 PLC 来做门的控制器.目前自动门在日常生活中运用越来越广泛。关键词：PLC，变频器，驱动装置,感应器。目 录摘要 1引言 1 1. 概述 Error: Reference source not found 1 。 1 国内外自动门进展现状 2 1 。 2 本课题讨论的内容 3 1 。 3 本课题讨论的目的和意义 3 2 。 自动门控制系统总体方案设计 4 2.1 自动门的功能需求分析 4 2 。 2 系统设计的基本步骤 Error: Reference source not found 2 。 3 自动门技术参数的确定 5 2.4 自动门的机械传动机构设计 6 3 。 自动门硬件系统的设计 Error: Reference source not found 3.1 控制系统结构设计 7 3 。 2 可编程控制器 （ PLC) 的选型 7 3 。 2 。 1 PLC 概述 7 3 。 2.2 可编程控制器 ( PLC ）的选型 8 3.3 驱动装置的选型 11 3 。 4 变频器的选型 11 3.4 。 1 变频器原理 11 3.4 。 2 变频器的选型 11 3 。 4 。 3 变频器的参数设定 12 3 。 5 感应开关的选型 13 3 。 6 自动门系统 I/O 分配表 14 3.7 控制系统的电气接线 15 3.8 结束语3.9 参考文献齐鲁工业大学课程设计专用纸（附页)引言在经济飞速进展的中国,高楼耸立的大都市里的大厦、宾馆、酒店、银行、商场、写字楼，自动门已经是随处可见。自动门的工作方式是通过自动门内外两侧的感应开关来感应人的出入,当人走近自动门时，感应开关感应到人的存在,给控制器一个开门信号，控制器通过驱动装置将门打开。当人通过门之后，再将门关闭。由于自动门在通电后可以实现无人管理，不但能给我们带来人员进出方便、节约空调能源、防风、防尘、降低噪音等好处，...
