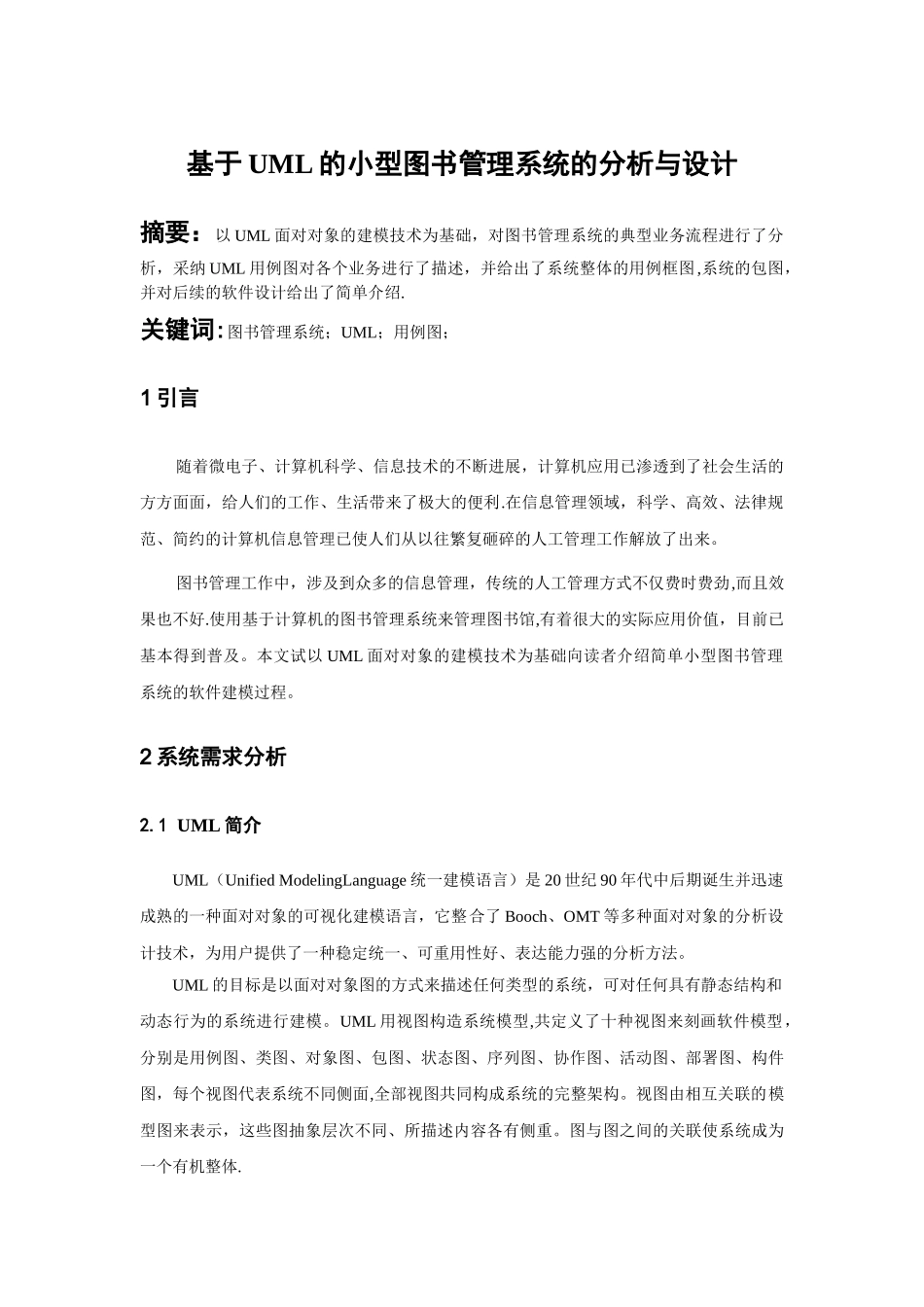

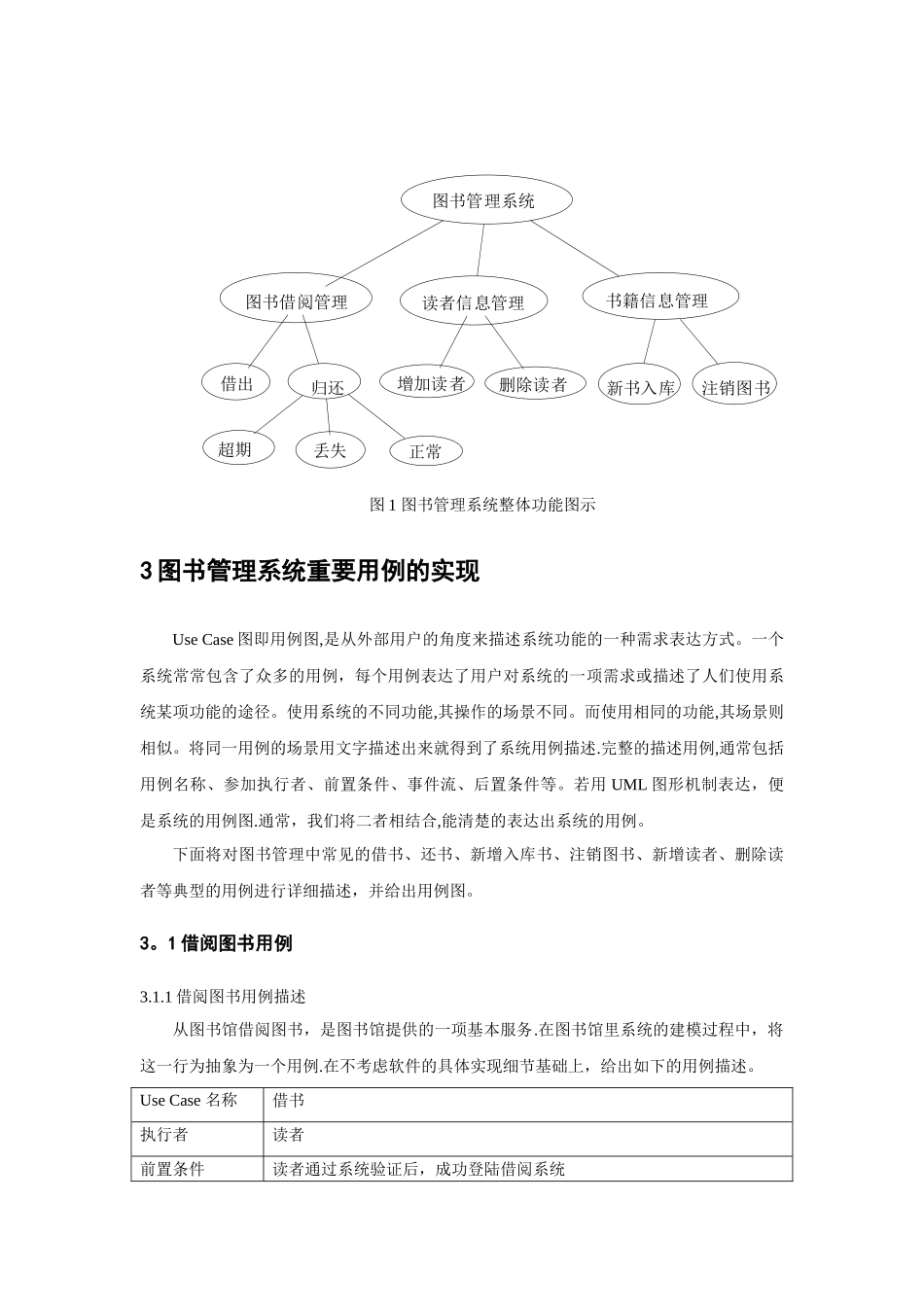

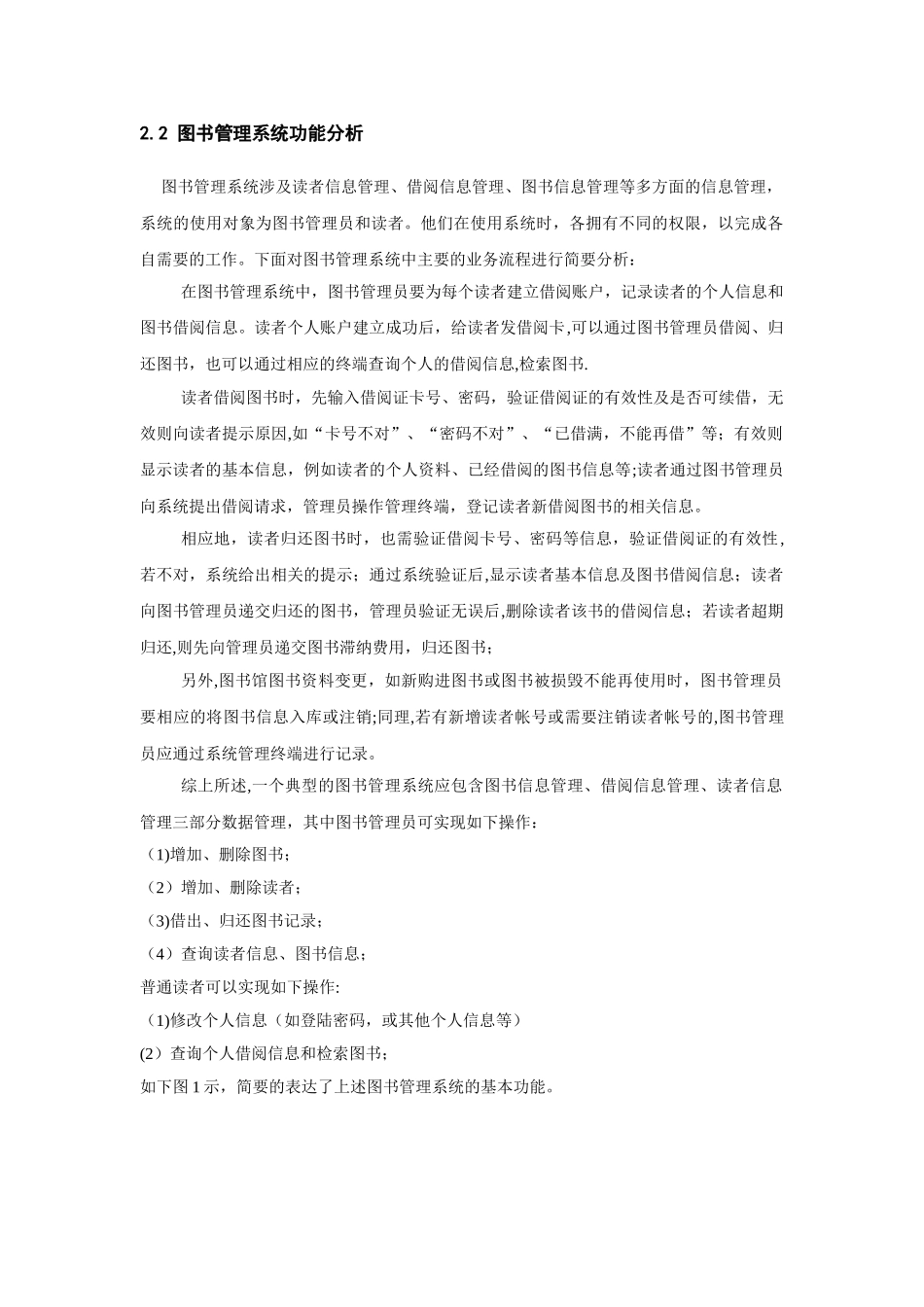

基于 UML 的小型图书管理系统的分析与设计摘要：以 UML 面对对象的建模技术为基础，对图书管理系统的典型业务流程进行了分析，采纳 UML 用例图对各个业务进行了描述，并给出了系统整体的用例框图,系统的包图，并对后续的软件设计给出了简单介绍.关键词:图书管理系统；UML；用例图；1 引言随着微电子、计算机科学、信息技术的不断进展，计算机应用已渗透到了社会生活的方方面面，给人们的工作、生活带来了极大的便利.在信息管理领域，科学、高效、法律规范、简约的计算机信息管理已使人们从以往繁复砸碎的人工管理工作解放了出来。图书管理工作中，涉及到众多的信息管理，传统的人工管理方式不仅费时费劲,而且效果也不好.使用基于计算机的图书管理系统来管理图书馆,有着很大的实际应用价值，目前已基本得到普及。本文试以 UML 面对对象的建模技术为基础向读者介绍简单小型图书管理系统的软件建模过程。2 系统需求分析2.1 UML 简介UML（Unified ModelingLanguage 统一建模语言）是 20 世纪 90 年代中后期诞生并迅速成熟的一种面对对象的可视化建模语言，它整合了 Booch、OMT 等多种面对对象的分析设计技术，为用户提供了一种稳定统一、可重用性好、表达能力强的分析方法。UML 的目标是以面对对象图的方式来描述任何类型的系统，可对任何具有静态结构和动态行为的系统进行建模。UML 用视图构造系统模型,共定义了十种视图来刻画软件模型，分别是用例图、类图、对象图、包图、状态图、序列图、协作图、活动图、部署图、构件图，每个视图代表系统不同侧面,全部视图共同构成系统的完整架构。视图由相互关联的模型图来表示，这些图抽象层次不同、所描述内容各有侧重。图与图之间的关联使系统成为一个有机整体.2.2 图书管理系统功能分析 图书管理系统涉及读者信息管理、借阅信息管理、图书信息管理等多方面的信息管理，系统的使用对象为图书管理员和读者。他们在使用系统时，各拥有不同的权限，以完成各自需要的工作。下面对图书管理系统中主要的业务流程进行简要分析：在图书管理系统中，图书管理员要为每个读者建立借阅账户，记录读者的个人信息和图书借阅信息。读者个人账户建立成功后，给读者发借阅卡,可以通过图书管理员借阅、归还图书，也可以通过相应的终端查询个人的借阅信息,检索图书.读者借阅图书时，先输入借阅证卡号、密码，验证借阅证的有效性及是否可续借，无效则向读者提示原因,如“卡号不对”、“密码不对”、“已...
