基于单片机的智能浇灌系统设计VIP专享

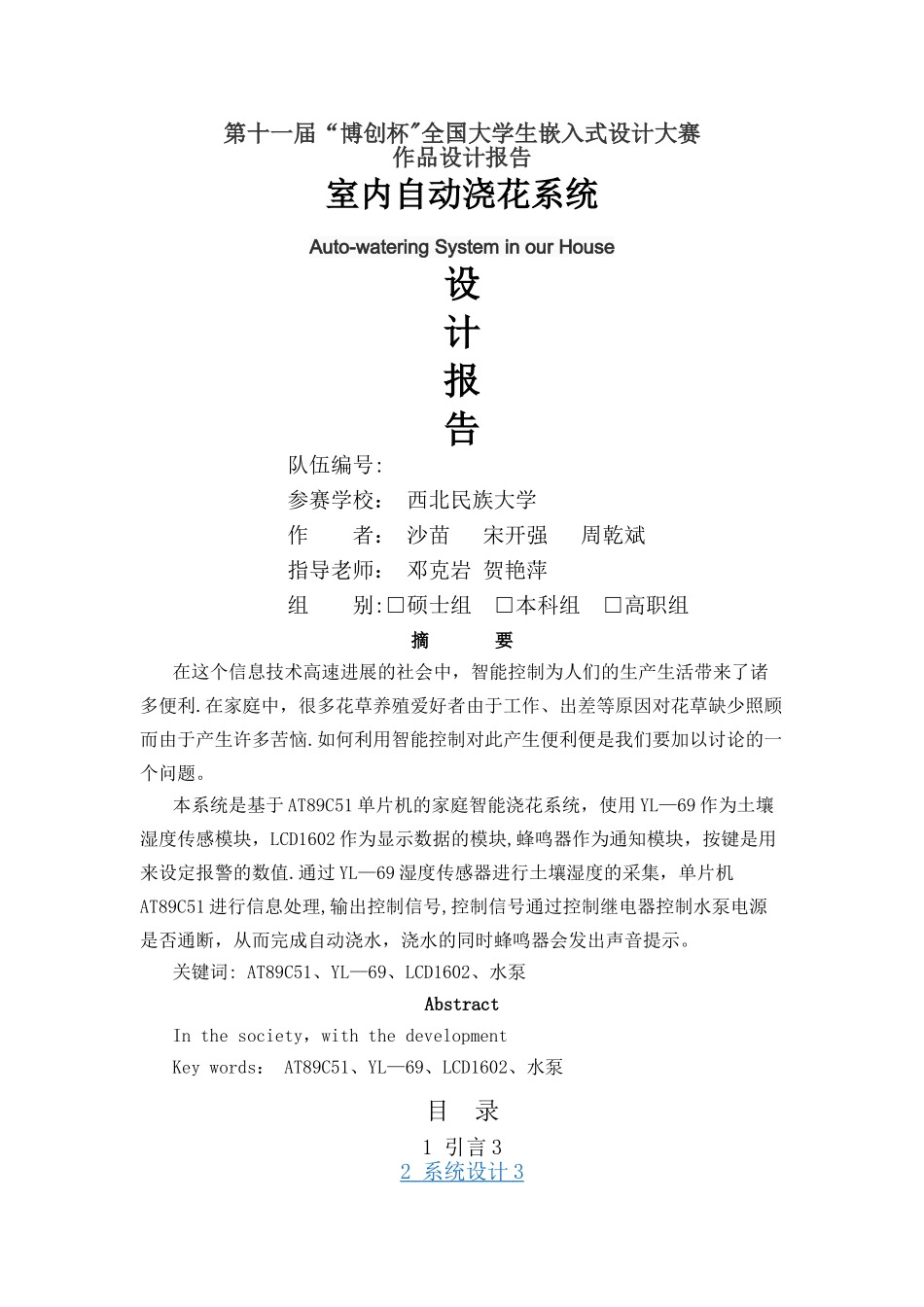

第十一届“博创杯"全国大学生嵌入式设计大赛作品设计报告室内自动浇花系统Auto-watering System in our House设计报告队伍编号:参赛学校： 西北民族大学 作 者： 沙苗 宋开强 周乾斌指导老师： 邓克岩 贺艳萍组 别:□硕士组 □本科组 □高职组 摘 要在这个信息技术高速进展的社会中，智能控制为人们的生产生活带来了诸多便利.在家庭中，很多花草养殖爱好者由于工作、出差等原因对花草缺少照顾而由于产生许多苦恼.如何利用智能控制对此产生便利便是我们要加以讨论的一个问题。本系统是基于 AT89C51 单片机的家庭智能浇花系统，使用 YL—69 作为土壤湿度传感模块，LCD1602 作为显示数据的模块,蜂鸣器作为通知模块，按键是用来设定报警的数值.通过 YL—69 湿度传感器进行土壤湿度的采集，单片机AT89C51 进行信息处理,输出控制信号,控制信号通过控制继电器控制水泵电源是否通断，从而完成自动浇水，浇水的同时蜂鸣器会发出声音提示。关键词: AT89C51、YL—69、LCD1602、水泵AbstractIn the society，with the developmentKey words： AT89C51、YL—69、LCD1602、水泵目 录1 引言 32 系统设计 3 2.1 方案论证 3 2 。 1.1 总体方案设计 3 2 。 1 。 2 芯片的选择 4 2 。 1.3 系统结构 4 2 。 2 系统硬件设置 5 2 。 2 。 1 AT89 C 51 主要性能参数 5 2 。 2.2 时钟电路 5 2 。 2 。 3 AT89C51 的复位电路 6 2.2 。 4 YL—69 土壤湿度传感器 7 2 。 2 。 5ADC0832 功能特点及引脚 7 2.2.6 ADC0832 的控制原理 8 2 。 2.7 继电器 9 2.2.8 蜂鸣器及按键 9 2 。 3 系统软件设计 10 2 。 3 。 1 系统流程图 10 2.3.2 LCD1602 显示程序 10 2 。 3 。 3 按键程序 11 2.3 。 4 ADC0832 芯片接口程序 12 3 仿真设计与硬件调试 13 3 。 1 13 3 。 2 仿真设计 13 3 。 3 硬件测试与调试 13 4 结论 Error: Reference source not found 参考文献 15 致谢 16 附录 19 第 1 章 绪论随着人们生活水平的提高，花卉逐渐收到人们的青睐，陶冶情操，净化空气.利用单片机设计了一款家庭智能浇花器实现自动浇花，节约人力,方便人们出差的时候，不至于影响花卉的生长，假如在家也可以关断浇花器,手动浇花。浇花器设置为根据土壤湿度浇花。采纳这种方式定量浇花时，数码管显示时间和流水时间.因...
