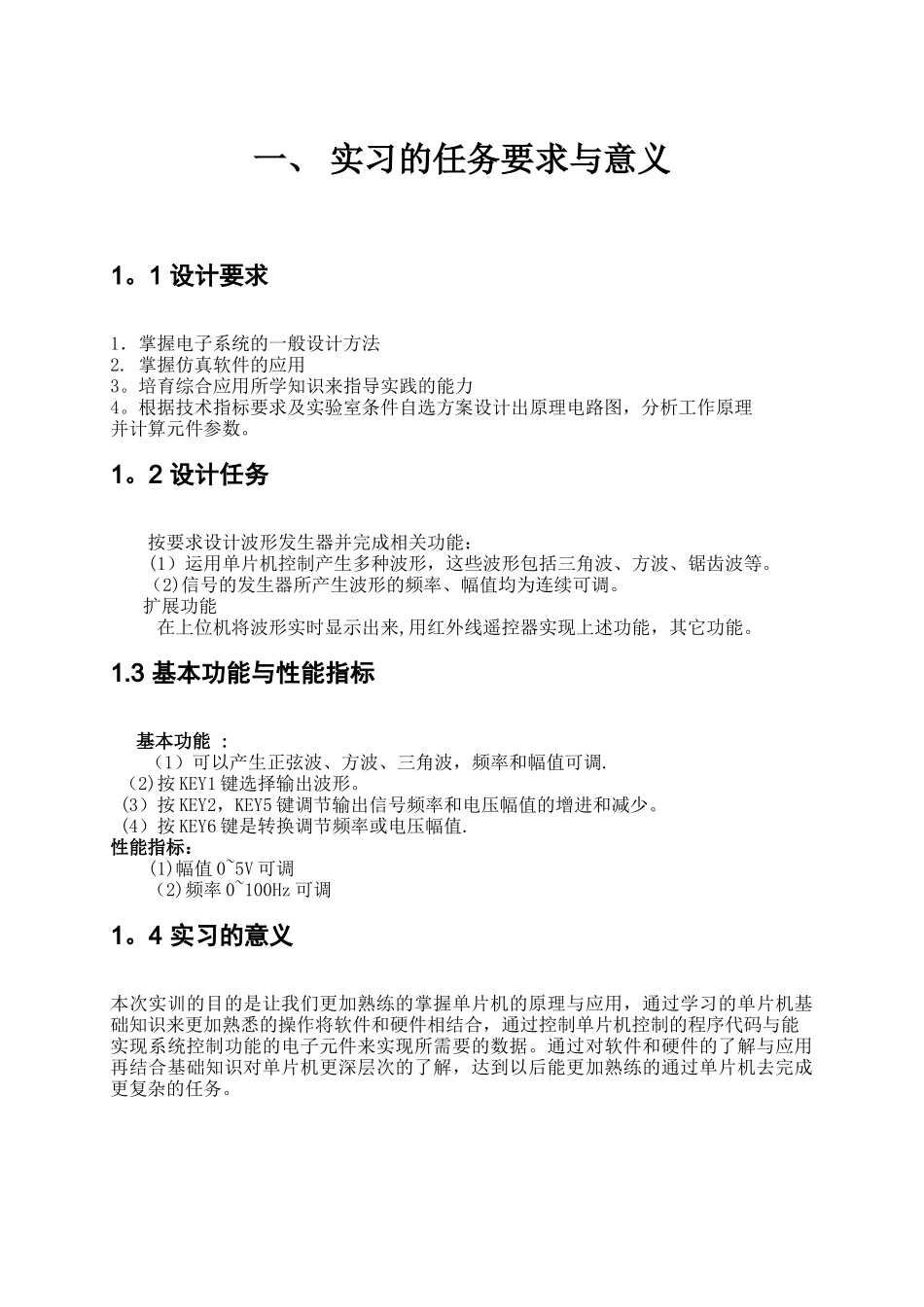

重庆科技学院学生实习（实训)总结报告学院： 电气与信息工程学院专业班级： 测控 学生姓名：学 号:设计地点（单位) I 506 设计题目:基于单片机的波形发生器的设计 完成日期： 2024 年 03 月 17 日指导老师评语：________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________成绩（五级记分制）：___________________________指导老师（签字):____________________________目录一、 实习的任务要求与意义 11 。 1 设计要求 0 1 。 2 设计任务 0 1 。 3 基本功能与性能指标 0 1 。 4 实习的意义 0 二、设计方案 1 2 。 1 硬件选择 1 2 。 2 系统总体设计 1 三、系统硬件设计 2 3 。 1 单片机的最小系统 2 3.2 按键电路设计 2 3 。 3 LCD 显示的设计 2 四、系统软件设计 3 4.1 主程序设计 3 4 。 2 LCD 显示子程序设计 3 4.3 D/A 转换子程序设计 4 五、调试及性能分析 5 5.1 调试步骤 5 5 。 2 性能分析 5 参考文献 6 附录 1 系统硬件电路图 6 附录 2 程序代码 6 一、 实习的任务要求与意义1。1 设计要求1．掌握电子系统的一般设计方法2. 掌握仿真软件的应用3。培育综合应用所学知识来指导实践的能力4。根据技术指标要求及实验室条件自选方案设计出原理电路图，分析工作原理并计算元件参数。1。2 设计任务按要求设计波形发生器并完成相关功能：(1）运用单片机控制产生多种波形，这些波形包括三角波、方波、锯齿波等。（2)信号的发生器所产生波形的频率、幅值均为连续可调。扩展功能在上位机将波形实时显示出来,用红外线遥控器实现上述功能，其它功能。1.3 基本功能与性能指标基本功能 : （1）可以产生正弦波、方波、三角波，频率和幅值可调. （2)按 KEY1 键选择输出波形。 (3）按 KEY2，KEY5 键调节输出信号频率和电压幅值的增进和减少。 (4）按 KEY6 键是转换调节频率或电压幅值.性能指标：(1)幅值 0~5V 可调 （2)频率 0~100Hz 可调1。4 实习的意义本次实训的目的是让我们更加熟练的掌握单片机的原理与应用，通过学习的单片机基础知识来更加熟悉的操作将软件和硬件相结合，通过控制单片机控制的程序代码与能实现系统控制功能...
