基坑喷锚护壁专项方案及施工组织设计

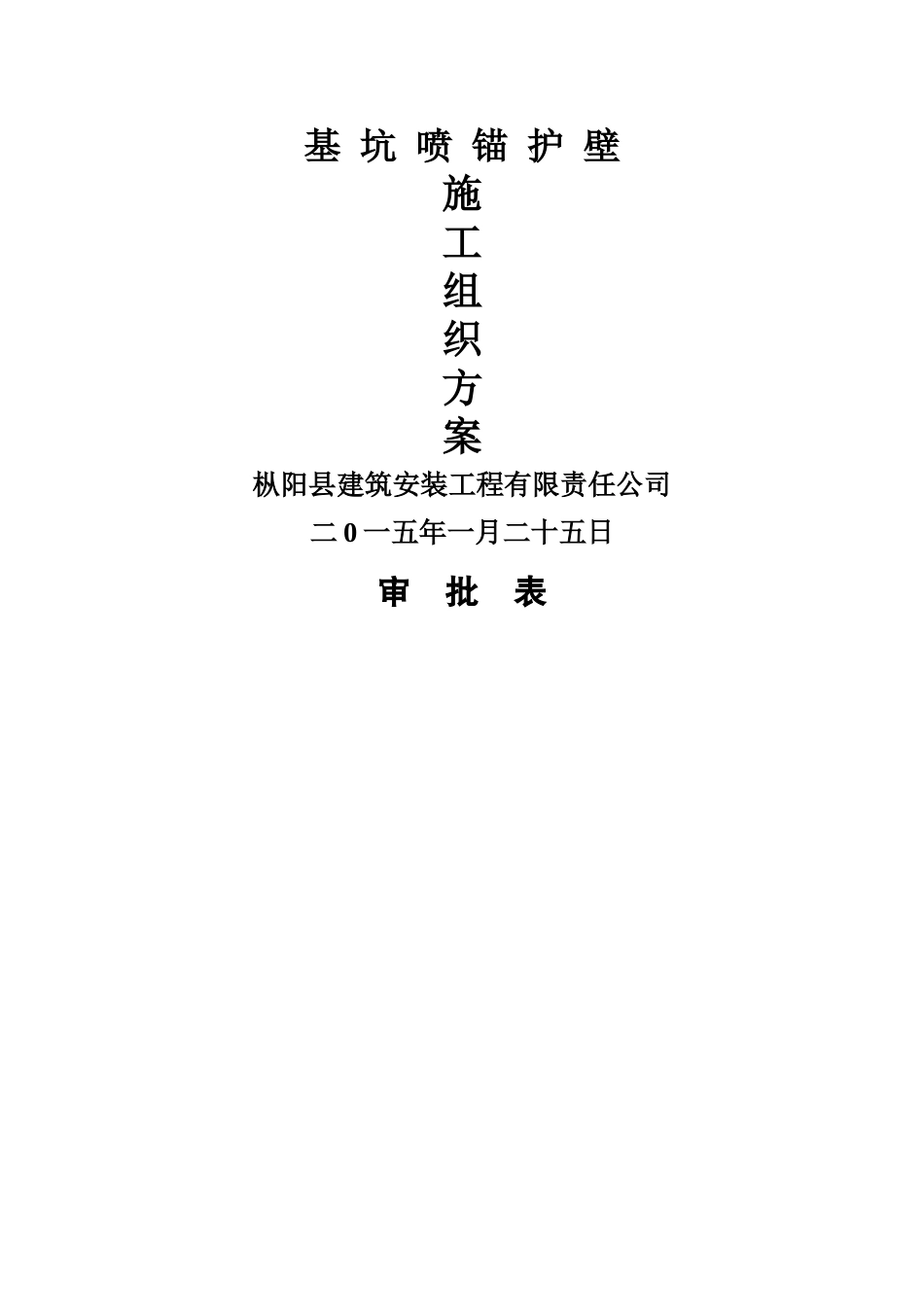

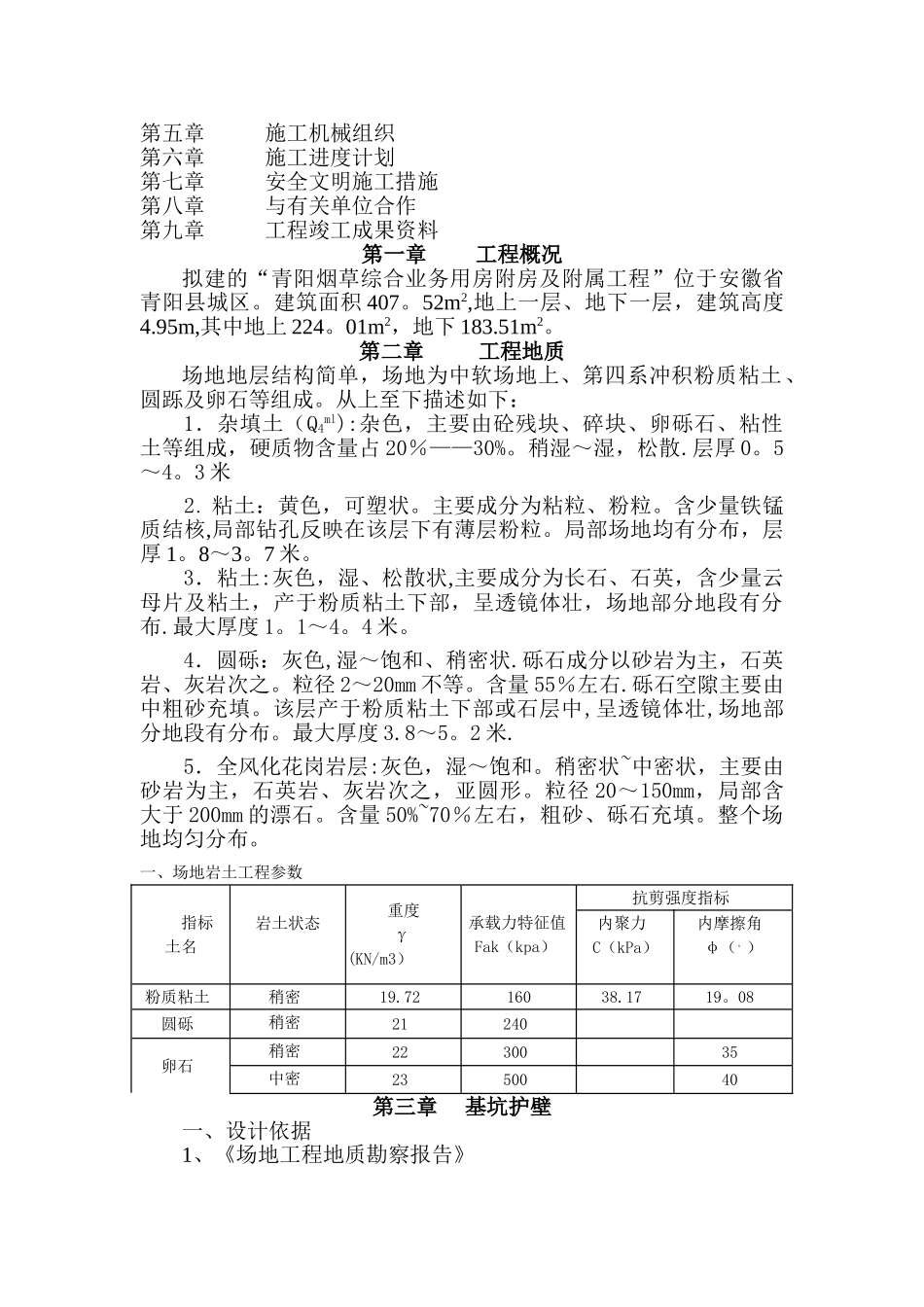

基 坑 喷 锚 护 壁施工组织方案枞阳县建筑安装工程有限责任公司二 0 一五年一月二十五日审 批 表目 录第一章 工程概况第二章 工程地质第三章基坑护壁第四章 质量保证措施工程名称青阳烟草综合业务用房附房及附属工程建设单位安徽省烟草公司池州分公司施工单位枞阳县建筑安装工程有限责任公司工程负责人编制人工程部审核 年 月 日建设单位审核 年 月 日监理单位审核 年 月 日第五章 施工机械组织第六章 施工进度计划第七章 安全文明施工措施第八章 与有关单位合作第九章 工程竣工成果资料第一章 工程概况拟建的“青阳烟草综合业务用房附房及附属工程”位于安徽省青阳县城区。建筑面积 407。52m2,地上一层、地下一层，建筑高度4.95m,其中地上 224。01m2，地下 183.51m2。第二章 工程地质场地地层结构简单，场地为中软场地上、第四系冲积粉质粘土、圆跞及卵石等组成。从上至下描述如下：1．杂填土（Q4ml):杂色，主要由砼残块、碎块、卵砾石、粘性土等组成，硬质物含量占 20％——30%。稍湿～湿，松散.层厚 0。5～4。3 米2．粘土：黄色，可塑状。主要成分为粘粒、粉粒。含少量铁锰质结核,局部钻孔反映在该层下有薄层粉粒。局部场地均有分布，层厚 1。8～3。7 米。3．粘土:灰色，湿、松散状,主要成分为长石、石英，含少量云母片及粘土，产于粉质粘土下部，呈透镜体壮，场地部分地段有分布.最大厚度 1。1～4。4 米。4．圆砾：灰色,湿～饱和、稍密状.砾石成分以砂岩为主，石英岩、灰岩次之。粒径 2～20mm 不等。含量 55％左右.砾石空隙主要由中粗砂充填。该层产于粉质粘土下部或石层中,呈透镜体壮,场地部分地段有分布。最大厚度 3.8～5。2 米.5．全风化花岗岩层:灰色，湿～饱和。稍密状~中密状，主要由砂岩为主，石英岩、灰岩次之，亚圆形。粒径 20～150mm，局部含大于 200mm 的漂石。含量 50%~70％左右，粗砂、砾石充填。整个场地均匀分布。一、场地岩土工程参数指标土名重度γ(KN/m3）承载力特征值Fak（kpa）抗剪强度指标岩土状态内聚力C（kPa）内摩擦角φ（。）粉质粘土稍密19.7216038.1719。08圆砾稍密21240卵石稍密2230035中密2350040第三章 基坑护壁一、设计依据1、《场地工程地质勘察报告》2、《建筑基础平面图》3、《建筑基坑支护技术规程》4、《建筑基坑工程技术法律规范》5、《砼结构工程及验收法律规范》6、《工业与民用建筑灌注桩基础设计及施工法律规范》7、现场条件二、喷锚设计（一）设...
